ВЕНТИЛЬ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ УЗЛЫ И ДЕТАЛИ

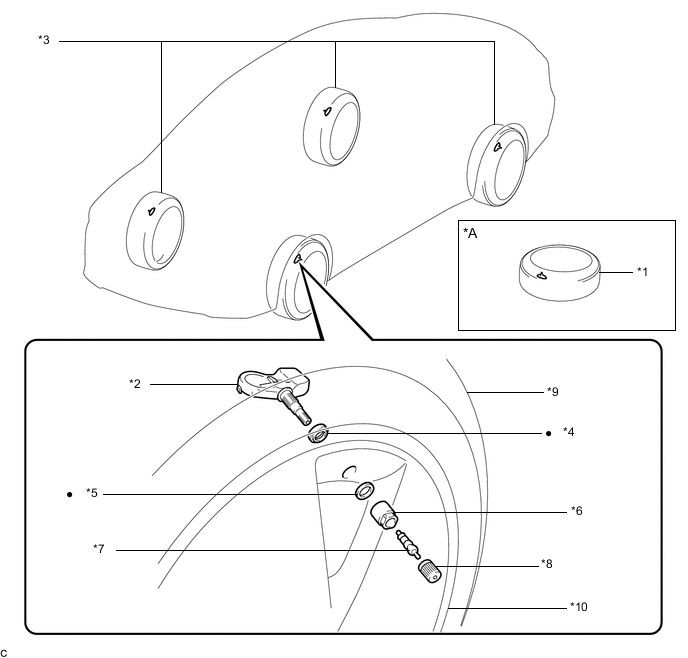

ИЛЛЮСТРАЦИЯ
| *A | для моделей с полноразмерным запасным колесом | - | - |
| *1 | ЗАПАСНАЯ ШИНА | *2 | ВЕНТИЛЬ И ПЕРЕДАТЧИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ |
| *3 | ШИНЫ | *4 | УПЛОТНИТЕЛЬНАЯ ШАЙБА |
| *5 | ШАЙБА | *6 | ГАЙКА |
| *7 | НИППЕЛЬ | *8 | КОЛПАЧОК ВЕНТИЛЯ ШИНЫ |
| *9 | ШИНА | *10 | КОЛЕСНЫЙ ДИСК |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
