СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ, Diagnostic DTC:C2179/79

Код DTC Наименование DTC
C2179/79 Прекращение обмена данными с ЭБУ системы предупреждения о ненадлежащем давлении в шинах

ОПИСАНИЕ

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) передает сигналы в ЭБУ с приемником системы предупреждения о ненадлежащем давлении в шинах по линии прямой связи.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок Примечание
C2179/79 Прекращение обмена данными с ЭБУ системы предупреждения о ненадлежащем давлении в шинах Обмен данными между главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) и ЭБУ с приемником системы предупреждения о ненадлежащем давлении в шинах прерывается на 10 с или более.

  • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

  • Жгут проводов или разъем

  • ЭБУ и приемник системы предупреждения о ненадлежащем давлении в шинах

 -

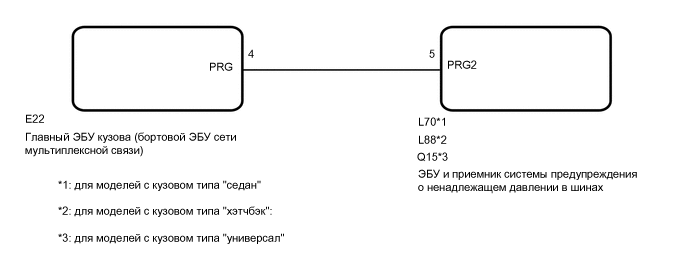

СХЕМА СОЕДИНЕНИЙ

A01D3ZVE11

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • В случае замены ЭБУ и приемника системы предупреждения о ненадлежащем давлении в шинах перед их снятием считайте значения идентификаторов передатчиков, сохраненные в ЭБУ, с помощью GTS и запишите их.

  • После замены ЭБУ необходимо выполнить инициализацию, предварительно зарегистрировав Click here идентификаторы передатчиков в ЭБУ с приемником системы предупреждения о ненадлежащем давлении в шинах.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК И ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ - ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ))


    1. Отсоедините разъем L70, L88 или Q15 ЭБУ с приемником системы предупреждения о ненадлежащем давлении в шинах.

    2. Отсоедините разъем E22 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с кузовом типа "седан":
      Подключение диагностического прибора Условие Заданные условия
      L70-5 (PRG2) - E22-4 (PRG) Всегда Менее 1 Ом
      L70-5 (PRG2) или E22-4 (PRG) - масса Всегда 10 кОм или более
      Для моделей с кузовом типа "хэтчбэк":
      Подключение диагностического прибора Условие Заданные условия
      L88-5 (PRG2) - E22-4 (PRG) Всегда Менее 1 Ом
      L88-5 (PRG2) или E22-4 (PRG) - масса Всегда 10 кОм или более
      Для моделей с кузовом типа "универсал":
      Подключение диагностического прибора Условие Заданные условия
      Q15-5 (PRG2) - E22-4 (PRG) Всегда Менее 1 Ом
      Q15-5 (PRG2) или E22-4 (PRG) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  2. ЗАМЕНИТЕ ЭБУ И ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ


    1. Замените ЭБУ с приемником системы предупреждения о ненадлежащем давлении в шинах.

      Для моделей с кузовом типа "седан": Нажмите здесь Click here

      Для моделей с кузовом типа "универсал": Нажмите здесь Click here

      Для моделей с кузовом типа "хэтчбэк": Нажмите здесь Click here

      Результат
      Следующий шаг
      ДАЛЕЕ

    ДАЛЕЕ

  3. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC


    1. Сбросьте коды DTC.

      Нажмите здесь Click here


      Chassis > Tire Pressure Monitor > Clear DTCs

    2. Выключите зажигание.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Проверьте наличие кодов DTC.

      Нажмите здесь Click here


      Chassis > Tire Pressure Monitor > Trouble Codes
      OK
      DTC C2179/79 не выводится.
      Результат
      Следующий шаг
      OK
      NG

    OK

    КОНЕЦ

    NG

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Для моделей с левосторонним рулевым управлением ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Нажмите здесь Click here
    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Для моделей с правосторонним рулевым управлением ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Нажмите здесь Click here
