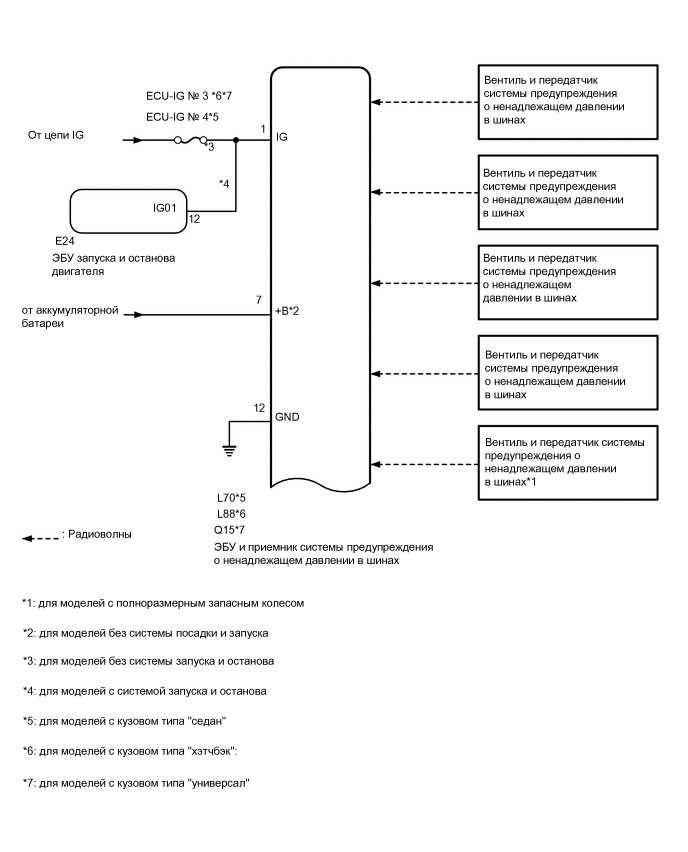

СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ СХЕМА СИСТЕМЫ
Tech Tips
Каждый вентиль с передатчиком системы предупреждения о ненадлежащем давлении в шинах передает информацию о своем идентификаторе передатчика, давлении в шине и температуре в ЭБУ и приемник системы предупреждения о ненадлежащем давлении в шинах.
| Передающий ЭБУ (передатчик) | Принимающий ЭБУ | Сигнал | Метод передачи данных |
|---|---|---|---|
| Щиток приборов в сборе | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | Сигнал скорости автомобиля | Линия передачи данных CAN |
| Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | Щиток приборов в сборе | Сигнал контрольной лампы предупреждения о ненадлежащем давлении в шинах | Линия передачи данных CAN |
