СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

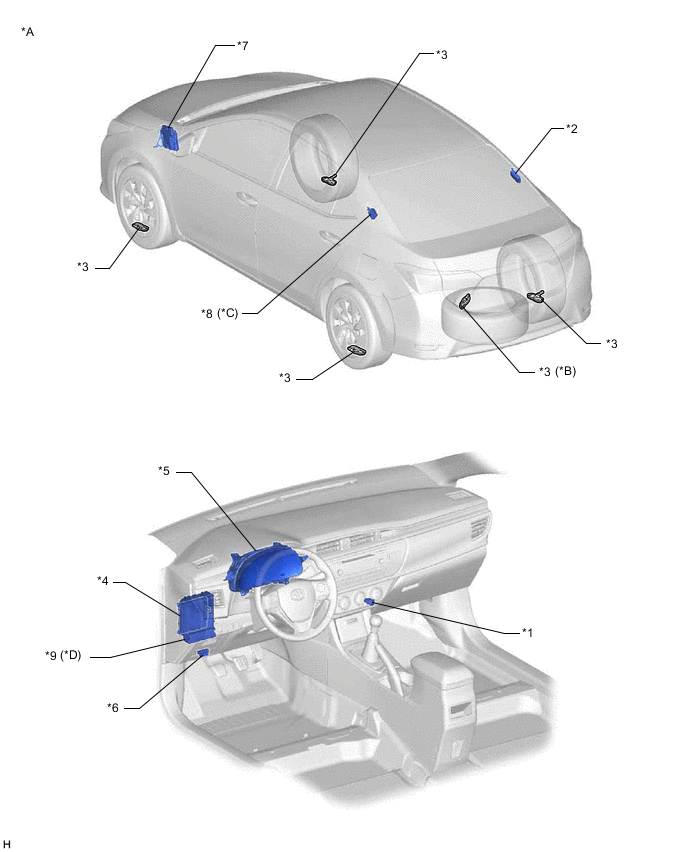

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением. | *B | для моделей с полноразмерным запасным колесом |
| *C | для моделей без системы посадки и запуска | *D | Для моделей без системы запуска и останова |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СБРОСА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ | *2 | ПРИЕМНИК И ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ |
| *3 | ВЕНТИЛЬ И ПЕРЕДАТЧИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | ЩИТОК ПРИБОРОВ В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА ДАВЛЕНИЯ В ШИНАХ |
*6 | DLC3 |
| *7 | ECM | *8 | Приемник системы дистанционной блокировки дверей |
| *9 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 4 |
- | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с полноразмерным запасным колесом |
| *C | для моделей без системы посадки и запуска | *D | Для моделей без системы запуска и останова |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СБРОСА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ | *2 | ПРИЕМНИК И ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ |
| *3 | ВЕНТИЛЬ И ПЕРЕДАТЧИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | ЩИТОК ПРИБОРОВ В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА ДАВЛЕНИЯ В ШИНАХ |
*6 | DLC3 |
| *7 | ECM | *8 | Приемник системы дистанционной блокировки дверей |
| *9 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 4 |
- | - |
