ВЕРХНИЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  2. СНИМИТЕ НАКЛАДКУ РЫЧАГА ЗАДНЕЙ ПОДВЕСКИ

    Нажмите здесь Click here

  3. СНИМИТЕ НАКЛАДКУ ЛЕВОГО БОКОВОГО ЗАЩИТНОГО БРУСА ЗАДНЕГО ПОЛА (для левой стороны)

    Нажмите здесь Click here

  4. СНИМИТЕ НАКЛАДКУ ПРАВОГО БОКОВОГО ЗАЩИТНОГО БРУСА ЗАДНЕГО ПОЛА (для правой стороны)

    Нажмите здесь Click here

  5. СНИМИТЕ ЗАДНИЙ ВЕРХНИЙ РЫЧАГ УПРАВЛЕНИЯ В СБОРЕ

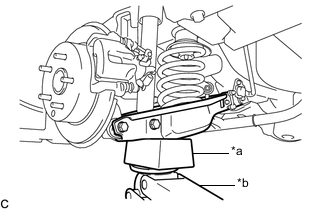

    1. A01M0D2C04
      *a Деревянный брусок
      *b Домкрат

      Поддерживайте рычаг задней подвески № 2 в горизонтальном положении с помощью домкрата и деревянного бруска.

      CAUTION:

      Не поднимайте рычаг задней подвески № 2 в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note


      • При поддомкрачивании рычага задней подвески № 2 выполняйте эту операцию медленно.

      • При выполнении этой операции автомобиль должен находиться как можно ниже.

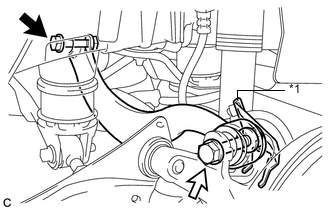

    2. A01LVIAC04
      *1 Кронштейн гибкого шланга № 2
      A01M03W Болт (A)
      A01LZQW Болт (B)

      Выверните болт (B), отверните гайку и снимите кронштейн гибкого шланга № 2, а затем отсоедините задний верхний рычаг управления в сборе от задней полуоси.

      Note

      Поскольку гайка снабжена фиксатором, не поворачивайте ее. При ослаблении болта гайка должна оставаться неподвижной.

    3. Выверните болт (A) и снимите гайку и задний верхний рычаг управления в сборе с элемента задней подвески в сборе.

      Note

      Поскольку гайка снабжена фиксатором, не поворачивайте ее. При ослаблении болта гайка должна оставаться неподвижной.
