ВЕРХНИЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ВРЕМЕННО ЗАКРЕПИТЕ ЗАДНИЙ ВЕРХНИЙ РЫЧАГ УПРАВЛЕНИЯ В СБОРЕ




   1.

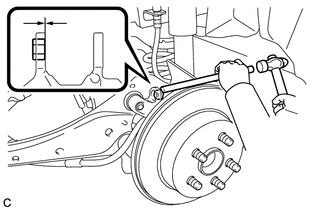

      С помощью латунного стержня и молотка выбейте втулку так, чтобы она располагалась, как показано на рисунке.

      Note

      Соблюдайте осторожность, чтобы не повредить втулку.

      Tech Tips

      Выбивание втулки облегчает установку заднего верхнего рычага управления в сборе.

   2. Поддерживайте рычаг задней подвески № 2 в горизонтальном положении с помощью домкрата и деревянного бруска.

      CAUTION:

      Не поднимайте рычаг задней подвески № 2 в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note




      • При поддомкрачивании рычага задней подвески № 2 выполняйте эту операцию медленно.

      • При выполнении этой операции автомобиль должен находиться как можно ниже.

   3.

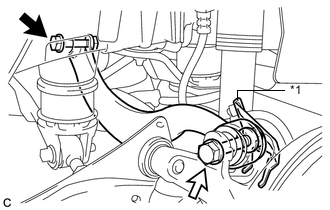

      *1	Кронштейн гибкого шланга № 2
      	Болт (A)
      	Болт (B)

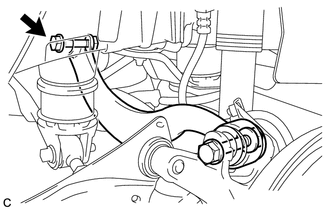

      Временно установите задний верхний рычаг управления в сборе на элементе задней подвески в сборе болтом (A) и гайкой.

      Note




      • Поскольку у гайки имеется фиксатор, не поворачивайте гайку. При затягивании болта гайка должна оставаться неподвижной.

      • Резьбовой конец вставляемого болта должен быть обращен к задней части автомобиля.

   4. Окончательно установите задний верхний рычаг управления в сборе и кронштейн гибкого шланга № 2 на задней полуоси в сборе с помощью болта (B) и гайки.

      Torque:

      90 Н*м  { 918 кгс*см, 66 фунт-сила-футов }

      Note




      • Поскольку у гайки имеется фиксатор, не поворачивайте гайку. При затягивании болта гайка должна оставаться неподвижной.

      • Резьбовой конец вставляемого болта должен быть обращен к задней части автомобиля.

2. ДОБЕЙТЕСЬ УСТОЙЧИВОСТИ ПОДВЕСКИ

   Нажмите здесь Click here

3. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ ЗАДНИЙ ВЕРХНИЙ РЫЧАГ УПРАВЛЕНИЯ В СБОРЕ




   1.

      Полностью затяните болт.

      Torque:

      90 Н*м  { 918 кгс*см, 66 фунт-сила-футов }

      Note




      • Поскольку у гайки имеется фиксатор, не поворачивайте гайку. При затягивании болта гайка должна оставаться неподвижной.

      • Убедитесь, что рычаг задней подвески № 2 в сборе остается в горизонтальном положении при полной затяжке болта.

4. УСТАНОВИТЕ НАКЛАДКУ ЛЕВОГО БОКОВОГО ЗАЩИТНОГО БРУСА ЗАДНЕГО ПОЛА (для левой стороны)

   Нажмите здесь Click here

5. УСТАНОВИТЕ НАКЛАДКУ ПРАВОГО БОКОВОГО ЗАЩИТНОГО БРУСА ЗАДНЕГО ПОЛА (для правой стороны)

   Нажмите здесь Click here

6. УСТАНОВИТЕ НАКЛАДКУ РЫЧАГА ЗАДНЕЙ ПОДВЕСКИ

   Нажмите здесь Click here

7. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

   Torque:

   103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

8. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ЗАДНИХ КОЛЕС

   Нажмите здесь Click here
