ЗАДНЯЯ ЦИЛИНДРИЧЕСКАЯ ВИНТОВАЯ ПРУЖИНА (для моделей с подвеской торсионного типа) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЗАДНИЕ КОЛЕСА

2. ОТСОЕДИНИТЕ КАБЕЛЬ ЛЕВОГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ




   1. Отсоедините разъем провода левого датчика системы противоскольжения.

      Нажмите здесь Click here

   2.

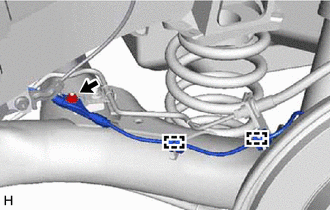

      Отверните гайку и освободите 2 зажима, чтобы отсоединить провод левого датчика системы противоскольжения.

3. ОТСОЕДИНИТЕ КАБЕЛЬ ПРАВОГО ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

   Tech Tips

   Порядок выполнения работ такой же, как для левой стороны.

4. ОТСОЕДИНИТЕ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ (для моделей с датчиком высоты подвески)




   1.

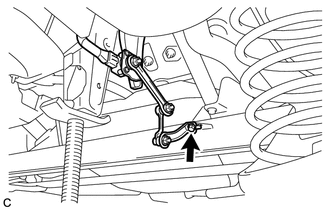

      Выверните болт и отсоедините задний датчик высоты подвески в сборе от балки заднего моста в сборе.

   2.

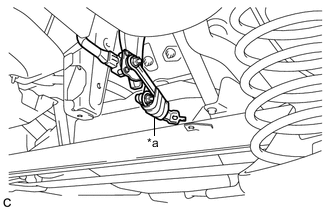

      *a	Защитная клейкая лента

      Используя защитную клейкую ленту, закрепите правый задний датчик высоты подвески в сборе, как показано на рисунке.

5. ОТСОЕДИНИТЕ ПОДКРЫЛОК АРКИ ЛЕВОГО ЗАДНЕГО КОЛЕСА (для моделей с подкрылком арки колеса)




   1.

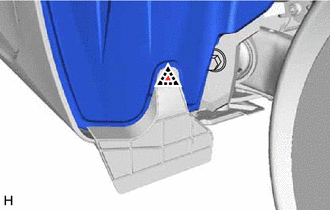

      Снимите фиксатор и отогните подкрылок арки левого заднего колеса, чтобы отсоединить его.

6. ОТСОЕДИНИТЕ ПОДКРЫЛОК АРКИ ПРАВОГО ЗАДНЕГО КОЛЕСА (для моделей с подкрылком арки колеса)

   Tech Tips

   Порядок выполнения работ такой же, как для левой стороны.

7. СНИМИТЕ ЗАДНЮЮ ЦИЛИНДРИЧЕСКУЮ ВИНТОВУЮ ПРУЖИНУ




   1.

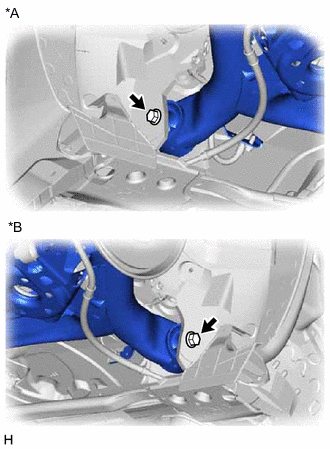

      *A	Левая сторона
      *B	Правая сторона

      Ослабьте 2 болта.

      Note

      Не выворачивайте болты.

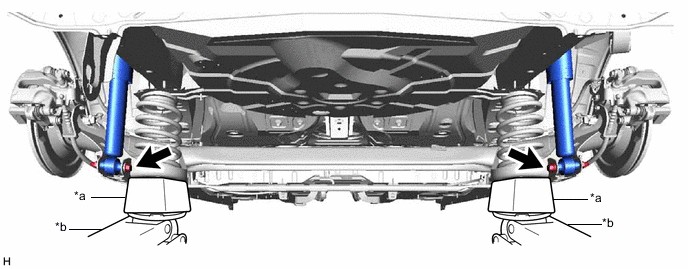

   2. Поддомкратьте чашку пружины балки заднего моста в сборе, используя 2 домкрата и 2 деревянных бруска.



      *a

      Деревянный брусок

      *b

      Домкрат

      CAUTION:

      Не поднимайте балку заднего моста в сборе слишком высоко, иначе автомобиль может опрокинуться.

   3. Выверните 2 болта, удерживая 2 гайки, и отсоедините балку заднего моста в сборе от правого и левого задних амортизаторов в сборе.

      Note

      Поскольку гайки снабжена фиксаторами, не поворачивайте их. При ослаблении болтов гайки должны оставаться неподвижными.

   4.

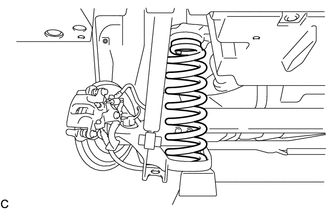

      Медленно опустите балку заднего моста в сборе, используя 2 домкрата и 2 деревянных бруска, и снимите заднюю цилиндрическую винтовую пружину.

      Note

      При смещении балки заднего моста в сборе за пределы полного обратного хода позаботьтесь о том, чтобы балка не оставалась в смещенном положении дольше 10 мин.

   5. Медленно поднимите балку заднего моста в сборе с помощью 2 домкратов и 2 деревянных брусков, и предварительно установите ее на правом и левом задних амортизаторах в сборе 2 болтами и 2 гайками.

8. СНИМИТЕ ВЕРХНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ЗАДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ




   1. Снимите верхнюю изолирующую прокладку задней цилиндрической винтовой пружины.

9. СНИМИТЕ НИЖНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ЗАДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ




   1. Снимите изолирующую прокладку задней цилиндрической винтовой пружины.
