СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ КОНТАКТЫ ЭБУ


  1. ПРОВЕРЬТЕ ЭБУ И ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ

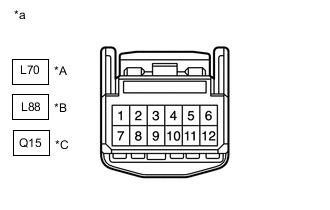

    1. A01M3GRC29
      *A Для моделей с кузовом типа "седан"
      *B для моделей с кузовом типа "хэтчбэк"
      *C для моделей с кузовом типа "универсал"
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ и приемнику системы предупреждения о ненадлежащем давлении в шинах)

      Отсоедините разъем L70, L88 или Q15 ЭБУ с приемником системы предупреждения о ненадлежащем давлении в шинах и измерьте напряжение и сопротивление со стороны жгута проводов.

      Для моделей с кузовом типа "седан":
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      L70-1 (IG) - L70-12 (GND) SB - BR Источник питания IG Зажигание включено 10–16 В
      L70-7 (+B)* - L70-12 (GND) P - BR Питание (от аккумуляторной батареи) Всегда 10–16 В
      L70-12 (GND) - масса BR - масса Масса Всегда Менее 1 Ом

      *: для моделей без системы посадки и запуска

      Для моделей с кузовом типа "хэтчбэк":
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      L88-1 (IG) - L88-12 (GND) L - W-B Источник питания IG Зажигание включено 10–16 В
      L88-7 (+B)* - L88-12 (GND) W - W-B Питание (от аккумуляторной батареи) Всегда 10–16 В
      L88-12 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

      *: для моделей без системы посадки и запуска

      Для моделей с кузовом типа "универсал":
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      Q15-1 (IG) - Q15-12 (GND) L - W-B Источник питания IG Зажигание включено 10–16 В
      Q15-7 (+B)* - Q15-12 (GND) W - W-B Питание (от аккумуляторной батареи) Всегда 10–16 В
      Q15-12 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом

      *: для моделей без системы посадки и запуска

    2. Подсоедините разъем L70, L88 или Q15 ЭБУ с приемником системы предупреждения о ненадлежащем давлении в шинах.

    3. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице. Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.

      Tech Tips

      Проводите изменения со стороны жгута проводов при подсоединенном разъеме.

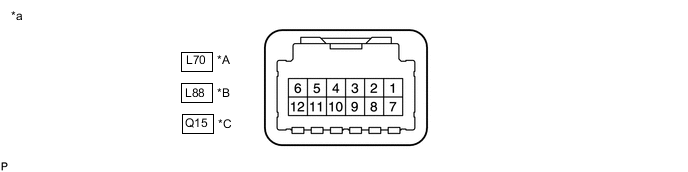

      A01LZETC13
      *A Для моделей с кузовом типа "седан" *B для моделей с кузовом типа "хэтчбэк"
      *C для моделей с кузовом типа "универсал" - -
      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ и приемник системы предупреждения о ненадлежащем давлении в шинах)

      - -
      Для моделей с кузовом типа "седан":
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      L70-3 (CLSW) - L70-12 (GND) B - BR Переключатель сброса системы предупреждения о ненадлежащем давлении в шинах
      • Зажигание включено

      • Переключатель сброса системы предупреждения о ненадлежащем давлении в шинах включен

      Менее 1,5 В

      • Зажигание включено

      • Переключатель сброса системы предупреждения о ненадлежащем давлении в шинах выключен

      8 - 15 В
      L70-4 (RDA2) - L70-12 (GND) G - BR Выходные сигналы Зажигание включено Формирование импульсов (см. сигнал 1)
      L70-5 (PRG2) - L70-12 (GND) Y - BR Входные сигналы Зажигание включено Формирование импульсов (см. сигнал 1)
      L70-9 (PRG3)* - L70-12 (GND) P - BR Выходные сигналы Выключатель зажигания вкл. → Выключатель зажигания выкл. 0 В → 16 В
      L70-10 (RDA3)* - L70-12 (GND) GR - BR Входные сигналы Выключатель зажигания вкл. → Выключатель зажигания выкл. 0 В → 16 В

      *: для моделей без системы посадки и запуска

      Для моделей с кузовом типа "хэтчбэк":
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      L88-3 (CLSW) - L88-12 (GND) R - W-B Переключатель сброса системы предупреждения о ненадлежащем давлении в шинах
      • Зажигание включено

      • Переключатель сброса системы предупреждения о ненадлежащем давлении в шинах включен

      Менее 1,5 В

      • Зажигание включено

      • Переключатель сброса системы предупреждения о ненадлежащем давлении в шинах выключен

      8 - 15 В
      L88-4 (RDA2) - L88-12 (GND) G - W-B Выходные сигналы Зажигание включено Формирование импульсов (см. сигнал 1)
      L88-5 (PRG2) - L88-12 (GND) Y - W-B Входные сигналы Зажигание включено Формирование импульсов (см. сигнал 1)
      L88-9 (PRG3)* - L88-12 (GND) P - W-B Выходные сигналы Выключатель зажигания вкл. → Выключатель зажигания выкл. 0 В → 16 В
      L88-10 (RDA3)* - L88-12 (GND) V - W-B Входные сигналы Выключатель зажигания вкл. → Выключатель зажигания выкл. 0 В → 16 В

      *: для моделей без системы посадки и запуска

      Для моделей с кузовом типа "универсал":
      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      Q15-3 (CLSW) - Q15-12 (GND) R - W-B Переключатель сброса системы предупреждения о ненадлежащем давлении в шинах
      • Зажигание включено

      • Переключатель сброса системы предупреждения о ненадлежащем давлении в шинах включен

      Менее 1,5 В

      • Зажигание включено

      • Переключатель сброса системы предупреждения о ненадлежащем давлении в шинах выключен

      8 - 15 В
      Q15-4 (RDA2) - Q15-12 (GND) G - W-B Выходные сигналы Зажигание включено Формирование импульсов (см. сигнал 1)
      Q15-5 (PRG2) - Q15-12 (GND) Y - W-B Входные сигналы Зажигание включено Формирование импульсов (см. сигнал 1)
      Q15-9 (PRG3)* - Q15-12 (GND) P - W-B Выходные сигналы Выключатель зажигания вкл. → Выключатель зажигания выкл. 0 В → 16 В
      Q15-10 (RDA3)* - Q15-12 (GND) V - W-B Входные сигналы Выключатель зажигания вкл. → Выключатель зажигания выкл. 0 В → 16 В

      *: для моделей без системы посадки и запуска

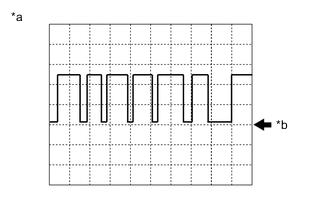

    4. A01LYJJC03
      *a Пример
      *b GND

      С помощью осциллографа проверьте форму сигнала 1.

      Осциллограмма 1:
      Параметр / Устройство Содержание
      Контакт

      L70-4 (RDA2) - L70-12 (GND)*1

      L70-5 (PRG2) - L70-12 (GND)*1

      L88-4 (RDA2) - L88-12 (GND)*2

      L88-5 (PRG2) - L88-12 (GND)*2

      Q15-4 (RDA2) - Q15-12 (GND)*3

      Q15-5 (PRG2) - Q15-12 (GND)*3

      Настройки прибора 5 B/дел., 5 мс/дел./ дел.
      Состояние автомобиля Зажигание включено

      *1: для моделей с кузовом типа "седан"

      *2: для моделей с кузовом типа "хэтчбэк":

      *3: Для моделей с кузовом типа "универсал"

      Tech Tips

      Форма сигнала, показанная на рисунке, приведена лишь для примера. Если на экране диагностического прибора отображается сигнал, изменяющийся между высоким и низким уровнями, причем высокий уровень представляет собой напряжение между напряжением питания IG и напряжением на 2,2 В ниже напряжения питания IG, а низкий уровень представляет собой напряжение от 0 до 1,2 В, ЭБУ можно считать исправным.
