ЭЛЕМЕНТ ПЕРЕДНЕЙ ПОДВЕСКИ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ПЕРЕДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

    Нажмите здесь Click here

  2. УСТАНОВИТЕ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесь Click here

  3. ПРЕДВАРИТЕЛЬНО ЗАКРЕПИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ


    1. Предварительно закрепите левый нижний рычаг передней подвески № 1 в сборе на подрамнике передней подвески с помощью 2 болтов и гайки.

      Note

      Поскольку у гайки имеется фиксатор, не поворачивайте гайку. При затягивании болта гайка должна оставаться неподвижной.

  4. ПРЕДВАРИТЕЛЬНО ЗАКРЕПИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  5. УСТАНОВИТЕ ТЯГУ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  6. УСТАНОВИТЕ ПЕРЕДНЮЮ ПОПЕРЕЧИНУ В СБОРЕ


    1. Подоприте двигатель и трансмиссию в блоке с главной передачей с помощью домкрата и деревянных брусков.

    2. Установите переднюю поперечину в сборе и закрепите ее 4 болтами.

      Torque:
      99 Н*м  { 1010 кгс*см, 73 фунт-сила-фута }

    3. Подсоедините переднюю подушку опоры двигателя к передней поперечине в сборе и закрепите 2 болтами.

      Torque:
      95 Н*м  { 969 кгс*см, 70 фунт-сила-футов }

  7. УСТАНОВИТЕ ПОПЕРЕЧИНУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ


    1. Подоприте подрамник передней подвески в сборе с подъемником двигателя, используя 4 переходника или аналогичных приспособления.

      CAUTION:


      • Подрамник передней подвески в сборе имеет большую массу. Убедитесь, что он надежно поддерживается.

      • Обязательно закрепите подрамник передней подвески в сборе, чтобы он не упал.

      Note

      Используйте переходники, чтобы поддерживать подрамник передней подвески в горизонтальном положении.

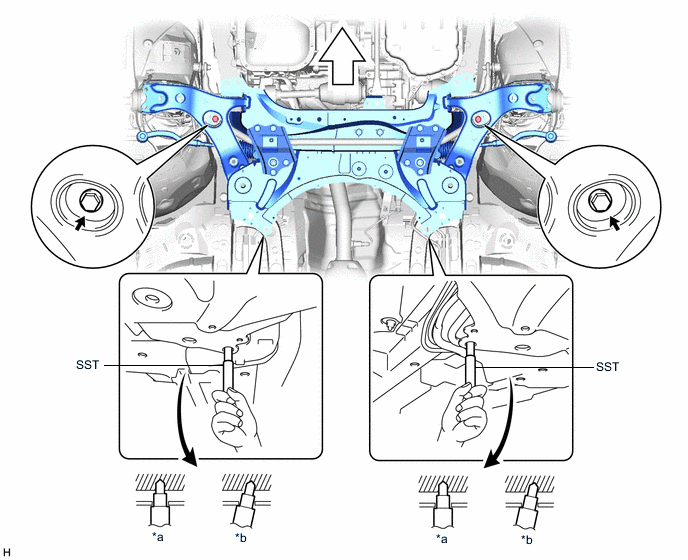

    2. Равномерно затяните 2 болта, попеременно вставляя SST в левое и правое контрольные отверстия в подрамнике передней подвески в сборе.

      SST
      09670-00020
      A01D49HC02
      *a OK *b NG
      A01D5LY Передняя сторона автомобиля - -
      Torque:
      137 Н*м  { 1397 кгс*см, 101 фунт-сила-фут }

    3. Опустите подъемник двигателя.

    4. Подсоедините заднюю подушку опоры двигателя к поперечине передней подвески в сборе с помощью 2 болтов и 2 гаек.

      Torque:
      95 Н*м  { 969 кгс*см, 70 фунт-сила-футов }

    5. для моделей с 1ZR-FAE, 1AD-FTV:


      1. Закрепите 2 кронштейна зажимов жгута проводов 2 болтами.

        Torque:
        12,5 Н*м  { 127 кгс*см, 9 фунт-сила-футов }

  8. УСТАНОВИТЕ ЛЕВУЮ ЗАДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

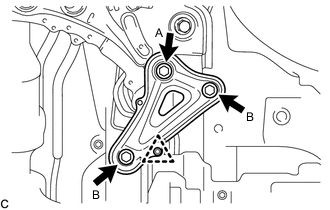

    1. A01D6ESN01

      Тип A:


      1. Установите левую заднюю скобу элемента передней подвески и закрепите ее 2 болтами (B) и (A).

        Torque:
        болт A
        137 Н*м  { 1397 кгс*см, 101 фунт-сила-фут }
        Болт B
        93 Н*м  { 948 кгс*см, 69 фунт-сила-футов }

      2. Установите фиксатор.

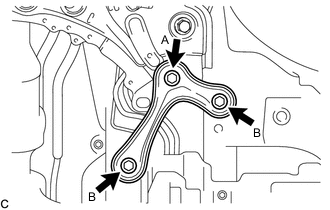

    2. A01D4L0N01

      Тип B:


      1. Установите левую заднюю скобу элемента передней подвески и закрепите ее 2 болтами (B) и (A).

        Torque:
        болт A
        137 Н*м  { 1397 кгс*см, 101 фунт-сила-фут }
        Болт B
        93 Н*м  { 948 кгс*см, 69 фунт-сила-футов }

  9. УСТАНОВИТЕ ПРАВУЮ ЗАДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  10. УСТАНОВИТЕ ЛЕВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

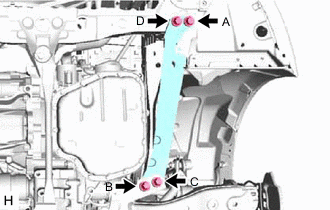

    1. A01D5SKN01

      Установите левое усиление элемента передней подвески и закрепите его 4 болтами.

      Torque:
      99 Н*м  { 1010 кгс*см, 73 фунт-сила-фута }

      Note

      Предварительно затяните болт (A) и болт (B), а затем полностью затяните 4 болта в следующем порядке: C, B, D и A.

  11. УСТАНОВИТЕ ПРАВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

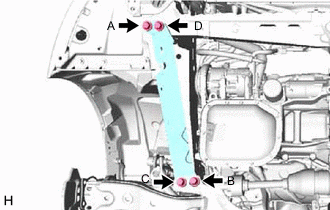

    1. A01D3XAN01

      Установите правое усиление элемента передней подвески и закрепите его 4 болтами.

      Torque:
      99 Н*м  { 1010 кгс*см, 73 фунт-сила-фута }

      Note

      Предварительно затяните болт (A) и болт (B), а затем полностью затяните 4 болта в следующем порядке: C, B, D и A.

  12. УСТАНОВИТЕ НИЖНЕЕ УСИЛЕНИЕ ПЕРЕДНЕГО КРОНШТЕЙНА ОПОРЫ ДВИГАТЕЛЯ (для моделей с усилением)


    1. Установите нижнее усиление переднего кронштейна опоры двигателя и закрепите его 2 болтами.

      Torque:
      99 Н*м  { 1010 кгс*см, 73 фунт-сила-фута }

  13. ПОДСОЕДИНИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Нажмите здесь Click here

  14. ПОДСОЕДИНИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  15. ПОДСОЕДИНИТЕ НАКОНЕЧНИК ЛЕВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ

    Нажмите здесь Click here

  16. ПОДСОЕДИНИТЕ ПРАВЫЙ НАКОНЕЧНИК ТЯГИ В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  17. УСТАНОВИТЕ ЛЕВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ


    1. Установите левую стойку переднего стабилизатора в сборе на штангу переднего стабилизатора, закрепив ее гайкой.

      Torque:
      74 Н*м  { 755 кгс*см, 55 фунт-сила-футов }

      Note

      Старайтесь не повредить чехол шарового шарнира.

      Tech Tips

      Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте шпильку с помощью шестигранного ключа с головкой 6 мм.

  18. УСТАНОВИТЕ ПРАВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  19. УСТАНОВИТЕ КОЖУХ ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ № 1

    Нажмите здесь Click here

  20. ПОДСОЕДИНИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ № 2 РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  21. УСТАНОВИТЕ ШУМОИЗОЛИРУЮЩУЮ НАКЛАДКУ КОЖУХА ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ

    Нажмите здесь Click here

  22. УСТАНОВИТЕ ПЕРЕДНИЕ КОЛЕСА

    Torque:
    103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

  23. ДОБЕЙТЕСЬ УСТОЙЧИВОСТИ ПОДВЕСКИ

    Нажмите здесь Click here

  24. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Нажмите здесь Click here

  25. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  26. УСТАНОВИТЕ ЗАДНЮЮ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  27. УСТАНОВИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

  28. УСТАНОВИТЕ ПЕРЕДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 3 (для моделей с полностью закрытой конструкцией)

  29. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 4 (для моделей с защитой)

  30. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

  31. УСТАНОВИТЕ ПЕРЕДНИЙ НИЖНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА

  32. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС

    Нажмите здесь Click here
