ЭЛЕМЕНТ ПЕРЕДНЕЙ ПОДВЕСКИ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО

  2. ЗАКРЕПИТЕ РУЛЕВОЕ КОЛЕСО

    Нажмите здесь Click here

  3. СНИМИТЕ ШУМОИЗОЛИРУЮЩУЮ НАКЛАДКУ КОЖУХА ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ

    Нажмите здесь Click here

  4. ОТСОЕДИНИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ № 2 РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  5. ОТСОЕДИНИТЕ КОЖУХ ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ № 1 В СБОРЕ

    Нажмите здесь Click here

  6. СНИМИТЕ ПЕРЕДНИЕ КОЛЕСА

  7. СНИМИТЕ ПЕРЕДНИЙ НИЖНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА

  8. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

  9. СНИМИТЕ ЦЕНТРАЛЬНУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 4 (для моделей с защитой)

  10. СНИМИТЕ ПЕРЕДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 3 (для моделей с полностью закрытой конструкцией)

  11. СНИМИТЕ ЗАДНЮЮ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  12. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

  13. ОТСОЕДИНИТЕ ЛЕВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

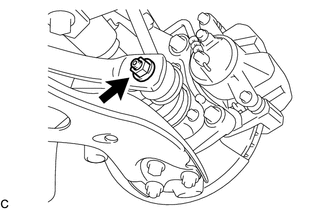

    1. A00Y928

      Отверните гайку и отсоедините левую стойку переднего стабилизатора в сборе от штанги переднего стабилизатора.

      Note

      Старайтесь не повредить чехол шарового шарнира.

      Tech Tips

      Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте шпильку с помощью шестигранного ключа с головкой 6 мм.

  14. ОТСОЕДИНИТЕ ПРАВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  15. СНИМИТЕ НАКОНЕЧНИК ЛЕВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ

    Нажмите здесь Click here

  16. СНИМИТЕ НАКОНЕЧНИК ПРАВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  17. ОТСОЕДИНИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Нажмите здесь Click here

  18. СНИМИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  19. СНИМИТЕ НИЖНЕЕ УСИЛЕНИЕ ПЕРЕДНЕГО КРОНШТЕЙНА ОПОРЫ ДВИГАТЕЛЯ (для моделей с усилением)

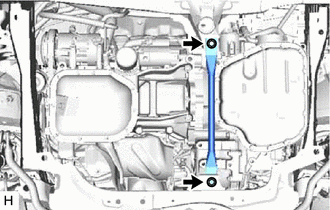

    1. A00Y5SS

      Выверните 2 болта и снимите нижнее усиление переднего кронштейна опоры двигателя.

  20. СНИМИТЕ ЛЕВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

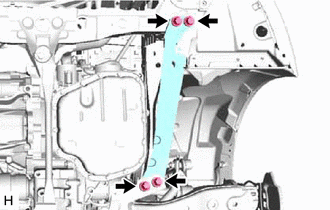

    1. A00Y7TV

      Выверните 4 болта и снимите левое усиление элемента передней подвески.

  21. СНИМИТЕ ПРАВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  22. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ


    1. Тип A:

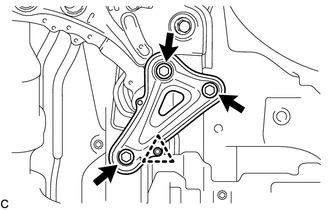

      1. A00Y7FJ

        Выверните 3 болта и снимите фиксатор и левую заднюю скобу элемента передней подвески.

    2. Тип B:

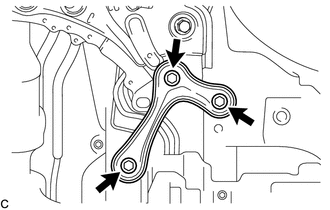

      1. A00Y81V

        Выверните 3 болта и снимите левую заднюю скобу элемента передней подвески.

  23. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  24. СНИМИТЕ ПОПЕРЕЧИНУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ


    1. для моделей с 1ZR-FAE, 1AD-FTV:

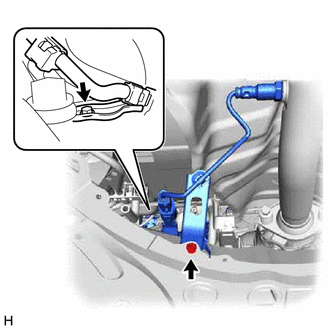

      1. A00Y9NR

        Выверните 2 болта и снимите 2 кронштейна зажимов жгута проводов с подрамника передней подвески в сборе.

    2. Выверните 2 болта, отверните 2 гайки и отделите подрамник передней подвески в сборе от задней подушки опоры двигателя.

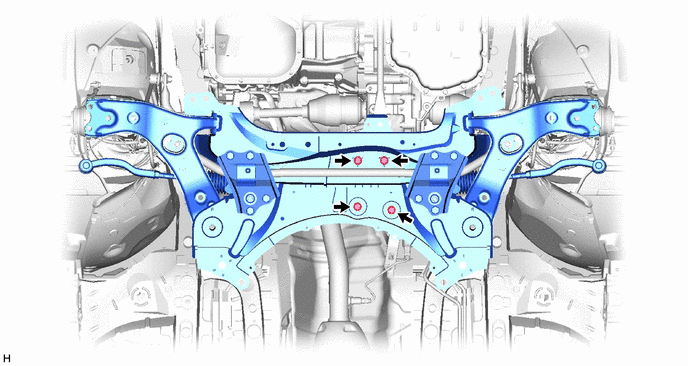

      A00Y7CY

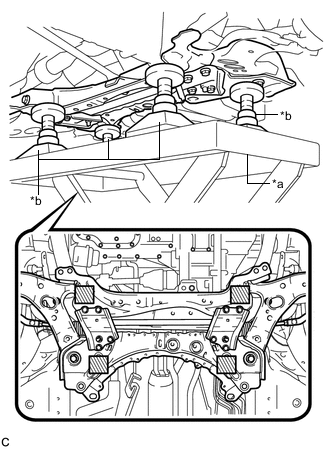

    3. A00Y8S7C02
      *a Подъемник двигателя
      *b Переходник
      A00Y4VF Места расположения переходников

      Подоприте подрамник передней подвески в сборе с подъемником двигателя, используя 4 переходника или аналогичных приспособления, как показано на рисунке.

      CAUTION:


      • Подрамник передней подвески в сборе имеет большую массу. Убедитесь, что он надежно поддерживается.

      • Обязательно закрепите подрамник передней подвески в сборе, чтобы он не упал.

      Note

      Используйте переходники, чтобы поддерживать подрамник передней подвески в горизонтальном положении.

    4. Выверните 2 болта и снимите подрамник передней подвески в сборе.

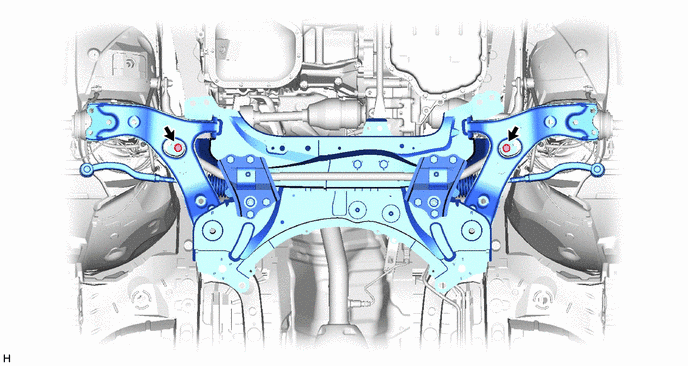

      A00YA58

    5. Медленно опустите подрамник передней подвески в сборе.

      Note

      При опускании подрамника передней подвески соблюдайте осторожность, чтобы не повредить кузов автомобиля и другие узлы, установленные на автомобиле.

  25. СНИМИТЕ ПЕРЕДНЮЮ ПОПЕРЕЧИНУ В СБОРЕ

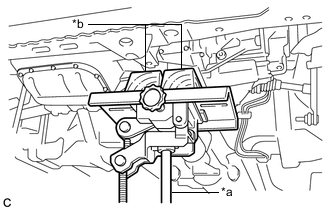

    1. A00YA7XC02
      *a Домкрат
      *b Деревянный брусок

      Подоприте двигатель и трансмиссию в блоке с главной передачей с помощью домкрата и деревянных брусков.

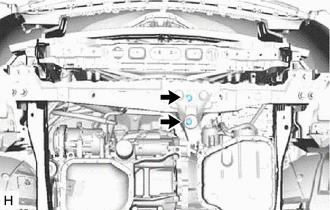

    2. A00Y80V

      Выверните 2 болта и отсоедините переднюю поперечину в сборе от подушки передней опоры двигателя.

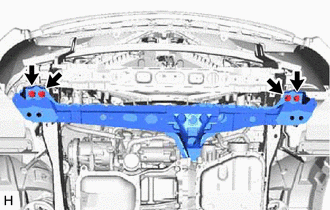

    3. A00YBHB

      Выверните 4 болта и снимите переднюю поперечину в сборе.

  26. СНИМИТЕ ТЯГУ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесь Click here

  27. СНИМИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

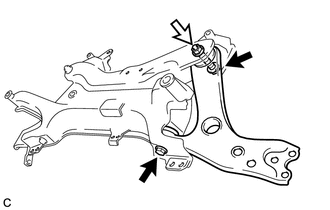

    1. A00Y5E9C01
      A00Y51D Болт
      A00YA05 Гайка

      Выверните 2 болта, отверните гайку и снимите левый нижний рычаг передней подвески № 1 в сборе с подрамника передней подвески.

      Note

      Поскольку гайка снабжена фиксатором, не поворачивайте ее. При ослаблении болта гайка должна оставаться неподвижной.

  28. СНИМИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  29. СНИМИТЕ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

    Нажмите здесь Click here

  30. СНИМИТЕ ПЕРЕДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ


    1. Снимите штангу переднего стабилизатора вместе с 2 втулками переднего стабилизатора с подрамника передней подвески в сборе.
