ШТАНГА ПЕРЕДНЕГО СТАБИЛИЗАТОРА (для моделей с механической трансмиссией "multimode") УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

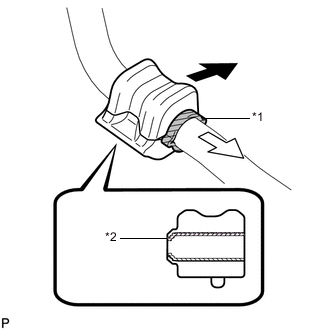

   УСТАНОВИТЕ ЛЕВУЮ ВТУЛКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА



   1.

      *1	Стопор
      *2	Кромка пылезащитного уплотнения
      	Передняя сторона автомобиля
      	Внутрь автомобиля

      Установите левую втулку переднего стабилизатора снаружи упора на штанге переднего стабилизатора, как показано на рисунке.

      Note:


      • Установите левую втулку переднего стабилизатора так, чтобы пылезащитная кромка была обращена наружу.

      • Установите левую втулку переднего стабилизатора так, чтобы вырез был обращен к задней стороне автомобиля.

2. Click here

   УСТАНОВИТЕ ПРАВУЮ ВТУЛКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА

   Tip:

   Порядок выполнения работ такой же, как для левой стороны.

3. Click here

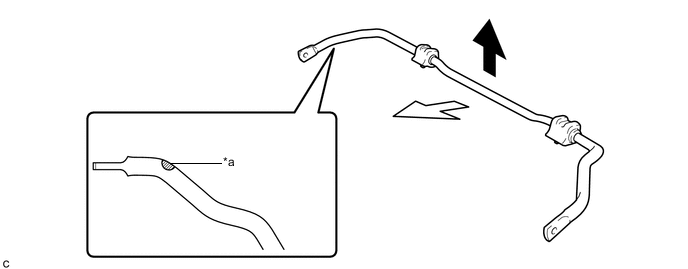

   УСТАНОВИТЕ ПЕРЕДНИЙ СТАБИЛИЗАТОР



   1.

      *a	Идентификационная метка	-	-
      	Верхняя часть автомобиля		Передняя сторона автомобиля

      Установите штангу переднего стабилизатора на подрамник передней подвески в сборе так, чтобы идентификационная метка располагалась с правой стороны автомобиля.

4. Click here

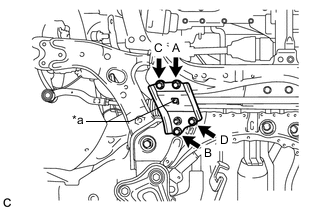

   УСТАНОВИТЕ ЛЕВУЮ ПЕРЕДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ



   1.

      *a

      Выступ

      Установите левую переднюю скобу элемента передней подвески на подрамник передней подвески в сборе и закрепите 4 болтами.

      92 Н*м

      938 кгс*см

      68 фунт-сила-футов

      Note:


      • Временно затяните болт A, а затем полностью затяните 4 болта в следующем порядке: B, C, D и A.

      • После установки левой передней скобы элемента передней подвески убедитесь, что выступ на левой втулке переднего стабилизатора виден.

5. Click here

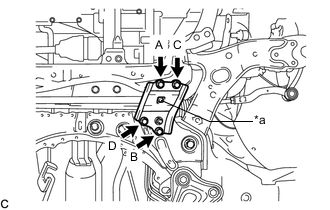

   УСТАНОВИТЕ ПРАВУЮ ПЕРЕДНЮЮ СКОБУ ПЕРЕДНЕЙ ЭЛЕМЕНТА ПОДВЕСКИ



   1.

      *a	Выступание

      Установите правую переднюю скобу элемента передней подвески на подрамник передней подвески в сборе и закрепите 4 болтами.

      92 Н*м

      938 кгс*см

      68 фунт-сила-футов

      Note:


      • Временно затяните болт A, а затем полностью затяните 4 болта в следующем порядке: B, C, D и A.

      • После установки правой передней скобы элемента передней подвески убедитесь, что выступ на правой втулке переднего стабилизатора виден.

6. Click here

   ПРЕДВАРИТЕЛЬНО ЗАКРЕПИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

   Нажмите здесьClick here

7. Click here

   ПОДСОЕДИНИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

   Нажмите здесьClick here

8. Click here

   УСТАНОВИТЕ ЛЕВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ




   1. Установите левую стойку переднего стабилизатора в сборе и закрепите ее 2 гайками.

      74 Н*м

      755 кгс*см

      55 фунт-сила-футов

      Note:

      Старайтесь не повредить чехол шарового шарнира.

      Tip:

      Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте шпильку с помощью шестигранного ключа с головкой 6 мм.

9. Click here

   УСТАНОВИТЕ ПРАВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

   Tip:

   Порядок выполнения работ такой же, как для левой стороны.

10. Click here

    УСТАНОВИТЕ ПЕРЕДНИЕ КОЛЕСА

    103 Н*м

    1050 кгс*см

    76 фунт-сила-футов

11. Click here

    ДОБЕЙТЕСЬ УСТОЙЧИВОСТИ ПОДВЕСКИ

    Нажмите здесьClick here

12. Click here

    ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Нажмите здесьClick here

13. Click here

    УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 4

14. Click here

    УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

15. Click here

    ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС

    Нажмите здесьClick here
