ЗАДНИЙ АМОРТИЗАТОР (для моделей с подвеской торсионного типа) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ БУФЕР ХОДА СЖАТИЯ ЗАДНЕЙ ПРУЖИНЫ № 1


    1. Установите буфер хода сжатия задней пружины № 1 на задний амортизатор в сборе.

  2. ВРЕМЕННО ЗАКРЕПИТЕ ЗАДНИЙ АМОРТИЗАТОР В СБОРЕ


    1. Вставьте верхний конец заднего амортизатора в сборе вместе с буфером хода сжатия задней пружины № 1 в кузов автомобиля.

    2. Предварительно закрепите задний амортизатор в сборе на балке заднего моста в сборе с помощью болта и гайки.

      Note

      Поскольку у гайки имеется фиксатор, не поворачивайте гайку. При затягивании болта гайка должна оставаться неподвижной.

      Tech Tips

      Резьбовой конец вставляемого болта должен быть обращен наружу автомобиля.

  3. УСТАНОВИТЕ ОПОРУ ЗАДНЕЙ ПОДВЕСКИ

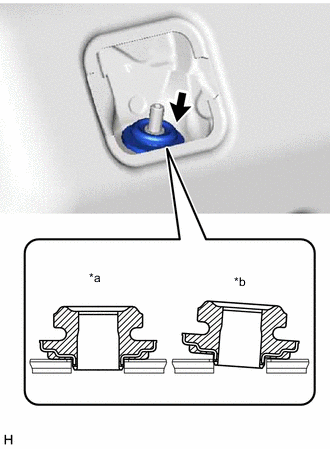

    1. A00Y9NDC01
      *a Правильно
      *b Неправильно

      Установите опору задней подвески.

      Note

      Убедитесь в том, что опора задней подвески установлена правильно (так, как показано на рисунке).

  4. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПОДУШКИ ЗАДНЕГО АМОРТИЗАТОРА

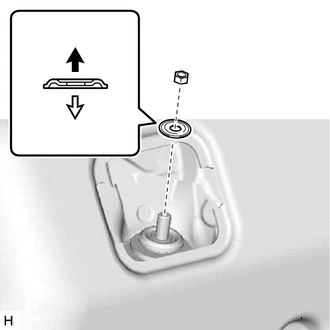

    1. A00YAS3C01
      A00Y51D Верхняя сторона
      A00YA05 Нижняя сторона

      Установите держатель подушки заднего амортизатора.

      Note

      Держатель подушки заднего амортизатора должен устанавливаться с соблюдением правильной ориентации.

    2. Нанесите несколько капель герметика-фиксатора на резьбу новой гайки.

      Фиксатор
      Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный

    3. Используя разрезную головку, окончательно затяните контргайку, удерживая шток заднего амортизатора в сборе шестигранной головкой 6 мм.

      Torque:
      25 Н*м  { 255 кгс*см, 18 фунт-сила-футов }

      Note


      • Плотно вставьте шестигранную головку (6 мм) в шток заднего амортизатора, чтобы не допустить повреждения заднего амортизатора в сборе при затяжке гайки.

      • Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки.

        Нажмите здесь Click here

  5. УСТАНОВИТЕ КРЫШКУ ЗАДНЕГО АМОРТИЗАТОРА


    1. Установите крышку заднего амортизатора и закрепите 2 захватами.

  6. УСТАНОВИТЕ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ (для моделей с датчиком высоты подвески)

    Нажмите здесь Click here

  7. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

    Torque:
    103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

  8. ДОБЕЙТЕСЬ УСТОЙЧИВОСТИ ПОДВЕСКИ


    1. Опустите автомобиль.

    2. Стабилизируйте подвеску, несколько раз покачав автомобиль вверх-вниз.

  9. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ ЗАДНИЙ АМОРТИЗАТОР В СБОРЕ


    1. Полностью затяните болт заднего амортизатора в сборе.

      Torque:
      90 Н*м  { 918 кгс*см, 66 фунт-сила-футов }

      Note

      Поскольку у гайки имеется фиксатор, не поворачивайте гайку. При затягивании болта гайка должна оставаться неподвижной.

  10. ПРОВЕРЬТЕ РЕГУЛИРОВКУ УГЛОВ УСТАНОВКИ ЗАДНИХ КОЛЕС

    Нажмите здесь Click here
