ЗАДНИЙ АМОРТИЗАТОР (для моделей с подвеской торсионного типа) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   СНИМИТЕ ЗАДНЕЕ КОЛЕСО

2. Click here

   ОТСОЕДИНИТЕ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ (для моделей с датчиком высоты подвески)

   Нажмите здесьClick here

3. Click here

   СНИМИТЕ КРЫШКУ ЗАДНЕГО АМОРТИЗАТОРА (кроме моделей с кузовом типа "седан")



   1.

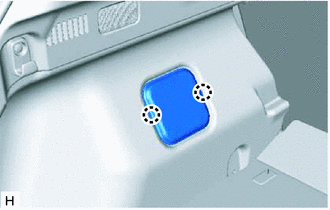

      Освободите 2 захвата, чтобы снять крышку заднего амортизатора.

4. Click here

   СНИМИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с кузовом типа "седан")

   Нажмите здесьClick here

5. Click here

   СНИМИТЕ ДЕРЖАТЕЛЬ ПОДУШКИ ЗАДНЕГО АМОРТИЗАТОРА



   1.

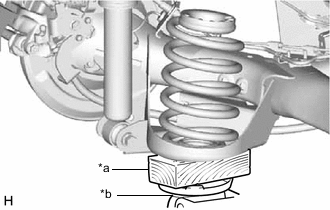

      *a	Деревянный брусок
      *b	Домкрат

      Поддомкратьте гнездо пружины балки заднего моста в сборе, используя домкрат и деревянный брусок.

      CAUTION:

      Не поднимайте балку заднего моста в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note:

      Продолжайте поддерживать балку заднего моста в сборе домкратом, пока не завершите установку заднего амортизатора в сборе.

   2.

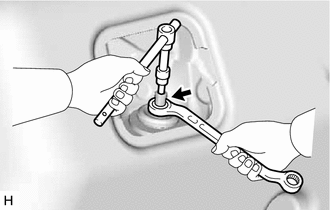

      С помощью торцевой шестигранной головки 6 мм зафиксируйте шток заднего амортизатора и отверните контргайку ключом.

      Note:

      Плотно вставьте торцевую шестигранную головку (6 мм) в шток заднего амортизатора, чтобы не допустить повреждения заднего амортизатора в сборе при отворачивании контргайки.

   3.

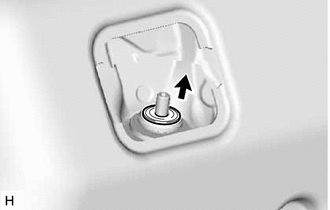

      Снимите держатель подушки заднего амортизатора.

6. Click here

   СНИМИТЕ ОПОРУ ЗАДНЕЙ ПОДВЕСКИ




   1. Снимите опору задней подвески.

7. Click here

   СНИМИТЕ ЗАДНИЙ АМОРТИЗАТОР В СБОРЕ



   1.

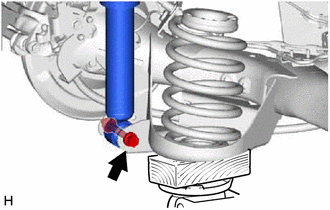

      Выверните болт, отверните гайку и снимите задний амортизатор в сборе и буфер хода сжатия задней пружины № 1, сжимая задний амортизатор в сборе.

      Note:

      Поскольку гайка снабжена фиксатором, не поворачивайте ее. При ослаблении болта гайка должна оставаться неподвижной.

8. Click here

   СНИМИТЕ БУФЕР ХОДА СЖАТИЯ ЗАДНЕЙ ПРУЖИНЫ № 1



   1.

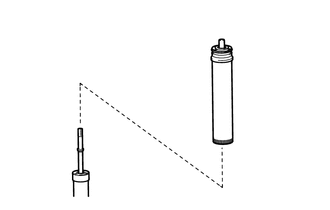

      Снимите буфер хода сжатия задней пружины № 1 с заднего амортизатора в сборе.
