ЗАДНИЙ АМОРТИЗАТОР (для моделей с подвеской торсионного типа) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  2. ОТСОЕДИНИТЕ ЗАДНИЙ ДАТЧИК ВЫСОТЫ ПОДВЕСКИ В СБОРЕ (для моделей с датчиком высоты подвески)

    Нажмите здесь Click here

  3. СНИМИТЕ КРЫШКУ ЗАДНЕГО АМОРТИЗАТОРА


    1. A00YAGM

      Освободите 2 захвата, чтобы снять крышку заднего амортизатора.

  4. СНИМИТЕ ДЕРЖАТЕЛЬ ПОДУШКИ ЗАДНЕГО АМОРТИЗАТОРА

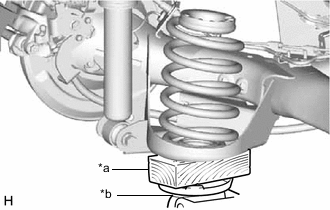

    1. A00Y7WIC03
      *a Деревянный брусок
      *b Домкрат

      Поддомкратьте гнездо пружины балки заднего моста в сборе, используя домкрат и деревянный брусок.

      CAUTION:

      Не поднимайте балку заднего моста в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note

      Продолжайте поддерживать балку заднего моста в сборе домкратом, пока не завершите установку заднего амортизатора в сборе.

    2. A00Y7OP

      С помощью торцевой шестигранной головки 6 мм зафиксируйте шток заднего амортизатора и отверните контргайку ключом.

      Note

      Плотно вставьте торцевую шестигранную головку (6 мм) в шток заднего амортизатора, чтобы не допустить повреждения заднего амортизатора в сборе при отворачивании контргайки.

    3. A00Y96X

      Снимите держатель подушки заднего амортизатора.

  5. СНИМИТЕ ОПОРУ ЗАДНЕЙ ПОДВЕСКИ


    1. Снимите опору задней подвески.

  6. СНИМИТЕ ЗАДНИЙ АМОРТИЗАТОР В СБОРЕ

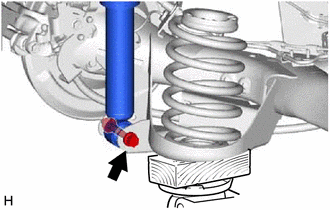

    1. A00YAQZ

      Выверните болт, отверните гайку и снимите задний амортизатор в сборе и буфер хода сжатия задней пружины № 1, сжимая задний амортизатор в сборе.

      Note

      Поскольку гайка снабжена фиксатором, не поворачивайте ее. При ослаблении болта гайка должна оставаться неподвижной.

  7. СНИМИТЕ БУФЕР ХОДА СЖАТИЯ ЗАДНЕЙ ПРУЖИНЫ № 1


    1. A00Y615

      Снимите буфер хода сжатия задней пружины № 1 с заднего амортизатора в сборе.
