ШТАНГА ПЕРЕДНЕГО СТАБИЛИЗАТОРА (для моделей с механической трансмиссией) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ЛЕВУЮ ВТУЛКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА



   1.

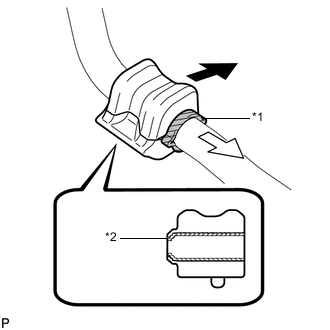

      *1	Стопор
      *2	Кромка пылезащитного уплотнения
      	Передняя сторона автомобиля
      	Внутри автомобиля

      Установите левую втулку переднего стабилизатора снаружи упора на штанге переднего стабилизатора, как показано на рисунке.

      Note




      • Установите левую втулку переднего стабилизатора так, чтобы пылезащитная кромка была обращена наружу.

      • Установите левую втулку переднего стабилизатора так, чтобы вырез был обращен к задней стороне автомобиля.

2. УСТАНОВИТЕ ПРАВУЮ ВТУЛКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА

   Tech Tips

   Порядок выполнения работ такой же, как для левой стороны.

3. УСТАНОВИТЕ ПЕРЕДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

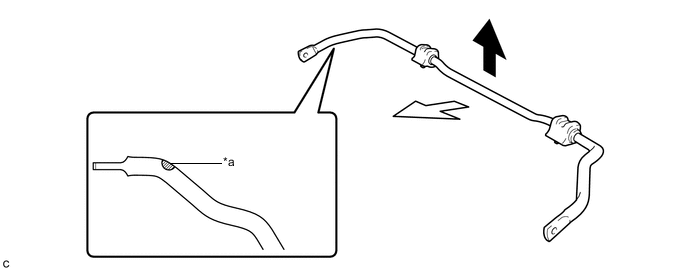

   1. Установите штангу переднего стабилизатора на подрамник передней подвески в сборе так, чтобы идентификационная метка располагалась с правой стороны автомобиля.



      *a	Идентификационная метка	-	-
      	Верхняя часть автомобиля		Передняя сторона автомобиля

4. УСТАНОВИТЕ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ




   1. Тип A:



      1.

         *a	Выступание

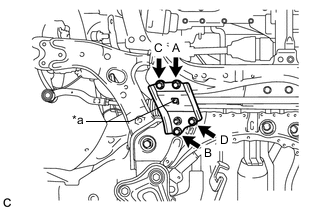

         Установите левую переднюю скобу элемента передней подвески на подрамник передней подвески в сборе и закрепите 4 болтами.

         Torque:

         92 Н*м  { 938 кгс*см, 68 фунт-сила-футов }

         Note




         • Временно затяните болт A, а затем полностью затяните 4 болта в следующем порядке: B, C, D и A.

         • После установки левой передней скобы элемента передней подвески убедитесь, что выступ на левой втулке переднего стабилизатора виден.

      2.

         *a	Выступание

         Установите правую переднюю скобу элемента передней подвески на подрамник передней подвески в сборе и закрепите 4 болтами.

         Torque:

         92 Н*м  { 938 кгс*см, 68 фунт-сила-футов }

         Note




         • Временно затяните болт A, а затем полностью затяните 4 болта в следующем порядке: B, C, D и A.

         • После установки правой передней скобы элемента передней подвески убедитесь, что выступ на правой втулке переднего стабилизатора виден.

   2. Тип B:



      1.

         *a	Выступание

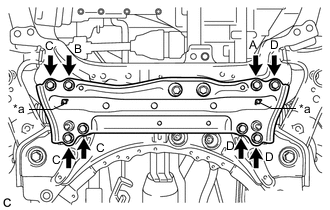

         Установите скобу элемента передней подвески на подрамник передней подвески в сборе и закрепите 8 болтами.

         Torque:

         92 Н*м  { 938 кгс*см, 68 фунт-сила-футов }

         Note




         • Предварительно затяните болт (A), а затем полностью затяните 8 болтов в следующем порядке: B, C, D и A.

         • После установки кронштейна элемента передней подвески убедитесь, что видны выступы втулки переднего стабилизатора.

5. ПРЕДВАРИТЕЛЬНО ЗАКРЕПИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

   Нажмите здесь Click here

6. ПОДСОЕДИНИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

   Нажмите здесь Click here

7. УСТАНОВИТЕ ЛЕВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ




   1. Установите левую стойку переднего стабилизатора в сборе и закрепите ее 2 гайками.

      Torque:

      74 Н*м  { 755 кгс*см, 55 фунт-сила-футов }

      Note

      Старайтесь не повредить чехол шарового шарнира.

      Tech Tips

      Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте шпильку с помощью шестигранного ключа с головкой 6 мм.

8. УСТАНОВИТЕ ПРАВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

   Tech Tips

   Порядок выполнения работ такой же, как для левой стороны.

9. УСТАНОВИТЕ ПЕРЕДНИЕ КОЛЕСА

   Torque:

   103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

10. ДОБЕЙТЕСЬ УСТОЙЧИВОСТИ ПОДВЕСКИ

    Нажмите здесь Click here

11. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Нажмите здесь Click here

12. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 4 (для моделей с защитой)

13. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

14. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС

    Нажмите здесь Click here
