ШТАНГА ПЕРЕДНЕГО СТАБИЛИЗАТОРА (для моделей с механической трансмиссией) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   СНИМИТЕ ПЕРЕДНИЕ КОЛЕСА

2. Click here

   СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

3. Click here

   СНИМИТЕ ЦЕНТРАЛЬНУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 4 (для моделей с защитой)

4. Click here

   СНИМИТЕ ЛЕВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА



   1.

      *A	Верхняя сторона
      *B	Нижняя сторона

      Отверните 2 гайки и снимите левую стойку переднего стабилизатора в сборе.

      Note:

      Старайтесь не повредить чехол шарового шарнира.

      Tip:

      Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте шпильку с помощью шестигранного ключа на 6 мм.

5. Click here

   СНИМИТЕ ПРАВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА

   Tip:

   Порядок выполнения работ такой же, как для левой стороны.

6. Click here

   ОТСОЕДИНИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

   Нажмите здесьClick here

7. Click here

   СНИМИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

   Нажмите здесьClick here

8. Click here

   СНИМИТЕ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ




   1. Тип A:



      1.

         Выверните 4 болта и снимите левую переднюю скобу элемента передней подвески с поперечины передней подвески.

      2. Выверните 4 болта и снимите правую переднюю скобу элемента передней подвески с поперечины передней подвески.

   2. Тип B:



      1.

         Выверните 8 болтов и снимите скобу элемента передней подвески с подрамника передней подвески.

9. Click here

   СНИМИТЕ ШТАНГУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА



   1.

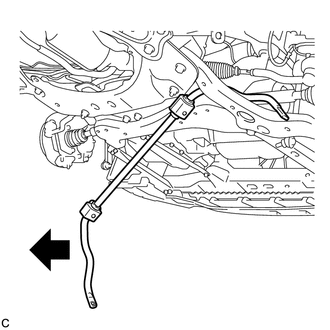

      Снимите штангу переднего стабилизатора вместе с 2 втулками переднего стабилизатора с подрамника передней подвески в сборе.

10. Click here

    СНИМИТЕ ЛЕВУЮ ВТУЛКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА



    1.

       Снимите левую втулку переднего стабилизатора со штанги переднего стабилизатора.

11. Click here

    СНИМИТЕ ПРАВУЮ ВТУЛКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.
