НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ (с правой стороны) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРЕДВАРИТЕЛЬНО ЗАКРЕПИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ (для моделей с 1NR-FE)

   Нажмите здесь Click here

2. ПРЕДВАРИТЕЛЬНО ЗАКРЕПИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ (для моделей с 1ZR-FAE)

   Нажмите здесь Click here

3. ПРЕДВАРИТЕЛЬНО ЗАКРЕПИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ (для моделей с 1AD-FTV, 1ND-TV)




   1. Предварительно закрепите правый нижний рычаг передней подвески № 1 в сборе на подрамнике передней подвески с помощью 2 болтов и гайки.

      Note

      Поскольку у гайки имеется фиксатор, не поворачивайте гайку. При затягивании болта гайка должна оставаться неподвижной.

4. ПОДСОЕДИНИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ (для моделей с 1AD-FTV, 1ND-TV)




   1. Установите нижний рычаг передней подвески № 1 в сборе на правом переднем нижнем шаровом шарнире в сборе с помощью болта и 2 гаек.

      Torque:

      89 Н*м  { 908 кгс*см, 66 фунт-сила-футов }

      Note

      Старайтесь не повредить чехол шарового шарнира.

5. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО

   Torque:

   103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

6. СТАБИЛИЗИРУЙТЕ ПОДВЕСКУ

   Нажмите здесь Click here

7. ОКОНЧАТЕЛЬНО ЗАКРЕПИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

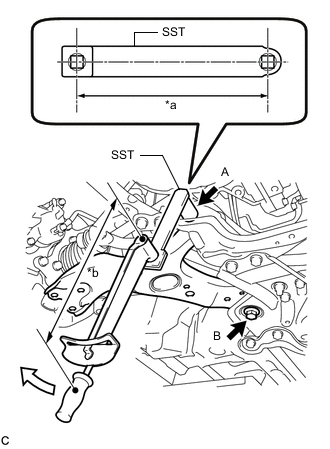

   1.

      *a	Длина SST 200 мм (7,87 дюйма)
      *b	Длина динамометрического ключа 425 мм (1,39 фута)
      	Поверните

      С помощью SST полностью затяните болт A.

      SST

      09961-01270

      Torque:

      Без SST [момент затяжки (Н*м (кгс*см, фунт-сила-футы))]

      233 Н*м  { 2376 кгс*см, 172 фунт-сила-фута }

      С SST [показание шкалы динамометрического ключа (Н*м (кгс*см, фунт-сила-футы))]

      158 Н*м  { 1611 кгс*см, 117 фунт-сила-футов }

      Tech Tips




      • Данное значение момента затяжки действительно в случае, если SST установлен параллельно динамометрическому ключу.

      • Значение момента "при использовании SST" действительно при использовании SST с длиной рычага 200 мм (7,87 дюйма).

      • Значение момента затяжки "при использовании SST" имеет отношение к динамометрическому ключу с длиной рычага 425 мм (1,39 фута).

      • В случае применения динамометрического ключа с другой длиной или соединения динамометрического ключа и SST под углом используйте альтернативные моменты затяжки.

        Нажмите здесь Click here

   2. Полностью затяните болт B.

      Torque:

      214 Н*м  { 2182 кгс*см, 158 фунт-сила-футов }

      Note

      Поскольку у гайки имеется фиксатор, не поворачивайте гайку. При затягивании болта гайка должна оставаться неподвижной.

8. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 (для моделей с 1AD-FTV, 1ND-TV)

9. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС

   Нажмите здесь Click here
