ШТАНГА ПЕРЕДНЕГО СТАБИЛИЗАТОРА (для моделей с механической трансмиссией "multimode") СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПЕРЕДНИЕ КОЛЕСА

2. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ № 1

3. СНИМИТЕ ЦЕНТРАЛЬНУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 4

4. СНИМИТЕ ЛЕВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА



   1.

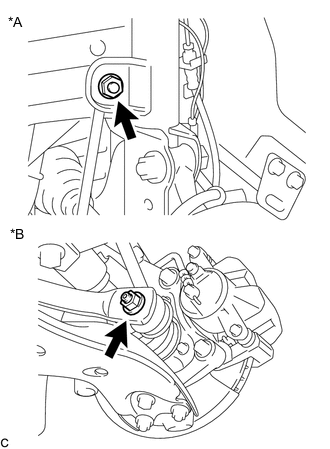

      *A	Верхняя сторона
      *B	Нижняя сторона

      Отверните 2 гайки и снимите левую стойку переднего стабилизатора в сборе.

      Note

      Старайтесь не повредить чехол шарового шарнира.

      Tech Tips

      Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте шпильку с помощью шестигранного ключа на 6 мм.

5. СНИМИТЕ ПРАВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА

   Tech Tips

   Порядок выполнения работ такой же, как для левой стороны.

6. СНИМИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

   Нажмите здесь Click here

7. СНИМИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

   Нажмите здесь Click here

8. СНИМИТЕ ЛЕВУЮ ПЕРЕДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ




   1.

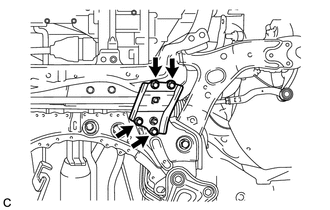

      Выверните 4 болта и снимите левую переднюю скобу элемента передней подвески с поперечины передней подвески.

9. СНИМИТЕ ПРАВУЮ ПЕРЕДНЮЮ СКОБУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ

   Tech Tips

   Порядок выполнения работ такой же, как для левой стороны.

10. СНИМИТЕ ПЕРЕДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ




    1.

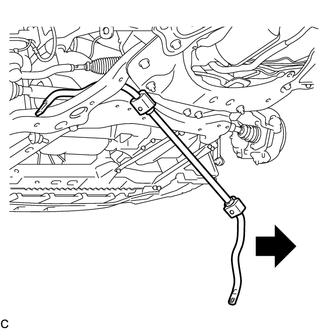

       Снимите штангу переднего стабилизатора вместе с 2 втулками переднего стабилизатора с подрамника передней подвески в сборе.

11. СНИМИТЕ ЛЕВУЮ ВТУЛКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА




    1.

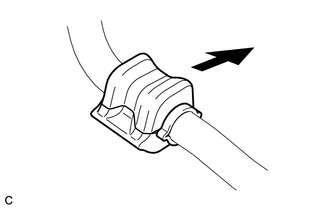

       Снимите левую втулку переднего стабилизатора со штанги переднего стабилизатора.

12. СНИМИТЕ ПРАВУЮ ВТУЛКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.
