ПЕРЕДНИЙ АМОРТИЗАТОР СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА С ТЯГОЙ В СБОРЕ

   Нажмите здесь Click here

2. СНИМИТЕ ЛЕВУЮ ВОДОЗАЩИТНУЮ ПЛАСТИНУ (для моделей с левосторонним рулевым управлением)

   Для моделей с кузовом типа "седан": Нажмите здесь Click here

   Для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

3. СНИМИТЕ ЛЕВУЮ ВОДОЗАЩИТНУЮ ПЛАСТИНУ (для моделей с правосторонним рулевым управлением)

   Для моделей с кузовом типа "седан": Нажмите здесь Click here

   для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

4. СНИМИТЕ БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2 (для моделей с левосторонним рулевым управлением)

   Для моделей с кузовом типа "седан": Нажмите здесь Click here

   Для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

5. СНИМИТЕ БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2 (для моделей с правосторонним рулевым управлением)

   Для моделей с кузовом типа "седан": Нажмите здесь Click here

   для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

6. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА (для моделей с левосторонним рулевым управлением)

   Для моделей с кузовом типа "седан": Нажмите здесь Click here

   Для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

7. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА (для моделей с правосторонним рулевым управлением)

   Для моделей с кузовом типа "седан": Нажмите здесь Click here

   для моделей с кузовом типа "хэтчбэк", "универсал": Нажмите здесь Click here

8. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

9. ОТСОЕДИНИТЕ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ




   1.

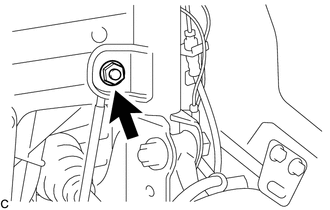

      Отверните гайку и отсоедините стойку переднего стабилизатора в сборе от переднего амортизатора.

      Note

      Старайтесь не повредить чехол шарового шарнира.

      Tech Tips

      Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте шпильку с помощью шестигранного торцевого ключа с головкой 6 мм.

10. СНИМИТЕ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ




    1.

       Выверните болт, расцепите зажим и отсоедините передний датчик частоты вращения и передний гибкий шланг от переднего амортизатора.

       Note

       Обязательно полностью отсоедините передний датчик частоты вращения от переднего амортизатора в сборе.

11. СНИМИТЕ ПЫЛЬНИК ОПОРЫ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ




    1.

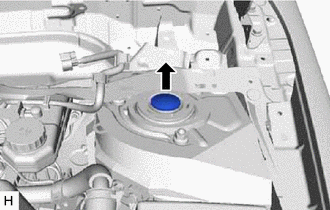

       Снимите пыльник опоры передней подвески.

12. СНИМИТЕ ПЕРЕДНИЙ АМОРТИЗАТОР ВМЕСТЕ С ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНОЙ




    1.

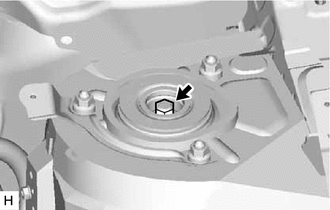

       Ослабьте гайку крепления передней опоры к переднему амортизатору.

       Note




       • Не отворачивайте гайку крепления передней опоры к переднему амортизатору полностью.

       • Ослабляйте гайку крепления передней опоры к переднему амортизатору только тогда, когда требуется разобрать передний амортизатор с цилиндрической винтовой пружиной.

    2.

       *a	Деревянный брусок
       *b	Домкрат

       Подоприте нижний рычаг передней подвески № 1 в сборе с помощью домкрата и деревянного бруска.

    3.

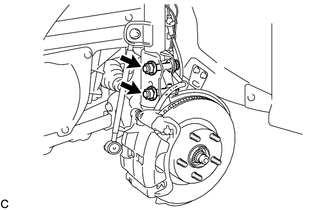

       Выверните 2 болта, снимите 2 гайки и отсоедините передний амортизатор с цилиндрической винтовой пружиной (с нижней стороны) от поворотного кулака.

       Note

       При отворачивании гаек удерживайте болты, не давая им вращаться.

    4.

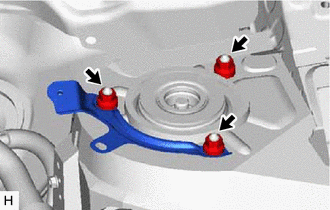

       Отверните 3 гайки и снимите задний удлинитель фартука переднего крыла и передний амортизатор с цилиндрической винтовой пружиной.

       Note

       Передний датчик частоты вращения должен быть полностью отсоединен от переднего амортизатора с цилиндрической винтовой пружиной.

13. ОТВЕРНИТЕ ГАЙКУ КРЕПЛЕНИЯ ПЕРЕДНЕЙ ОПОРЫ К ПЕРЕДНЕМУ АМОРТИЗАТОРУ




    1.

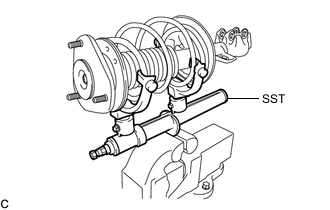

       Закрепить SST в тисках.

       SST

       09727-30021   ( 09727-00010, 09727-00021, 09727-00031 )

    2.

       *a	Правильно
       *b	Неправильно

       Присоедините рычаги SST по диаметру передней цилиндрической винтовой пружины.

       CAUTION:




       • Убедитесь, что передняя цилиндрическая винтовая пружина установлена таким образом, что расстояние между верхним и нижним рычагами SST максимально.

       • Убедитесь, что захваты рычагов надежно присоединены.

    3. С помощью SST сожмите переднюю цилиндрическую винтовую пружину.

       CAUTION:




       • Если передняя цилиндрическая винтовая пружина сгибается во время сжатия, немедленно прекратите сжатие и переустановите SST.

       • Никогда не сжимайте переднюю цилиндрическую винтовую пружину до соприкосновения ее витков.

       • Не пользуйтесь пневматическим ключом ударного действия. Это может привести к повреждению SST.

    4. Убедитесь, что передняя цилиндрическая винтовая пружина освободилась, и отверните гайку крепления передней опоры к переднему амортизатору.

       CAUTION:

       Не отворачивайте гайку крепления передней опоры к переднему амортизатору, когда передняя цилиндрическая винтовая пружина не полностью освободилась.

14. СНИМИТЕ ОПОРУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ

15. СНИМИТЕ ПЫЛЕЗАЩИТНОЕ УПЛОТНЕНИЕ ОПОРЫ ПЕРЕДНЕЙ ПОДВЕСКИ

16. СНИМИТЕ ВЕРХНЮЮ ЧАШКУ ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

17. СНИМИТЕ ВЕРХНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ



    1.

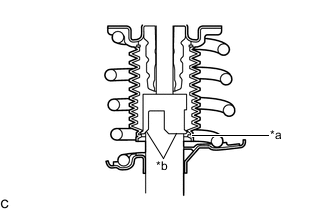

       *a	Верхняя изолирующая прокладка передней цилиндрической винтовой пружины
       *b	Захват

       Отсоедините верхнюю изолирующую прокладку передней цилиндрической винтовой пружины от захватов переднего амортизатора в сборе.

    2. Снимите верхнюю изолирующую прокладку передней цилиндрической винтовой пружины с переднего амортизатора в сборе.

18. СНИМИТЕ ПЕРЕДНЮЮ ЦИЛИНДРИЧЕСКУЮ ВИНТОВУЮ ПРУЖИНУ

19. СНИМИТЕ БУФЕР ХОДА СЖАТИЯ ПЕРЕДНЕЙ ПРУЖИНЫ

20. СНИМИТЕ НИЖНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

21. СНИМИТЕ ПЕРЕДНИЙ АМОРТИЗАТОР В СБОРЕ
