ПЕРЕДНИЙ АМОРТИЗАТОР СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА С ТЯГОЙ В СБОРЕ

   Нажмите здесь Click here

2. СНИМИТЕ ЛЕВУЮ ВОДОЗАЩИТНУЮ ПЛАСТИНУ (для моделей с левосторонним рулевым управлением)

   Нажмите здесь Click here

3. СНИМИТЕ ЛЕВУЮ ВОДОЗАЩИТНУЮ ПЛАСТИНУ (для моделей с правосторонним рулевым управлением)

   Нажмите здесь Click here

4. СНИМИТЕ БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2 (для моделей с левосторонним рулевым управлением)

   Нажмите здесь Click here

5. СНИМИТЕ БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2 (для моделей с правосторонним рулевым управлением)

   Нажмите здесь Click here

6. ОТСОЕДИНИТЕ ДИФФЕРЕНЦИАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ В СБОРЕ (для моделей с 1AD-FTV с левосторонним рулевым управлением)

   Нажмите здесь Click here

7. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА (для моделей с левосторонним рулевым управлением)

   Нажмите здесь Click here

8. СНИМИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА (для моделей с правосторонним рулевым управлением)

   Нажмите здесь Click here

9. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

10. ОТСОЕДИНИТЕ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ




    1.

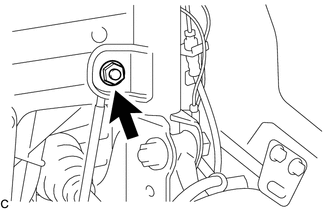

       Отверните гайку и отсоедините стойку переднего стабилизатора в сборе от переднего амортизатора.

       Note

       Старайтесь не повредить чехол шарового шарнира.

       Tech Tips

       Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте шпильку с помощью шестигранного ключа с головкой 6 мм.

11. СНИМИТЕ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ




    1.

       Выверните болт, расцепите зажим и отсоедините передний датчик частоты вращения и передний гибкий шланг от переднего амортизатора.

       Note

       Обязательно полностью отсоедините передний датчик частоты вращения от переднего амортизатора в сборе.

12. СНИМИТЕ ПЫЛЬНИК ОПОРЫ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ




    1.

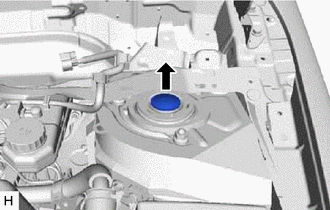

       Снимите пыльник опоры передней подвески.

13. СНИМИТЕ ПЕРЕДНИЙ АМОРТИЗАТОР ВМЕСТЕ С ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНОЙ




    1.

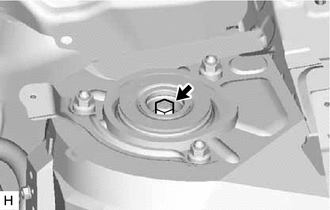

       Ослабьте гайку крепления передней опоры к переднему амортизатору.

       Note




       • Не отворачивайте гайку крепления передней опоры к переднему амортизатору полностью.

       • Ослабляйте гайку крепления передней опоры к переднему амортизатору только тогда, когда требуется разобрать передний амортизатор с цилиндрической винтовой пружиной.

    2.

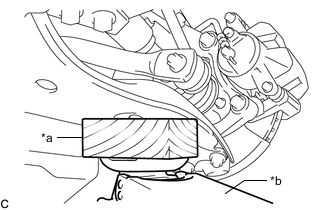

       *a	Деревянный брусок
       *b	Домкрат

       Подоприте нижний рычаг передней подвески № 1 в сборе с помощью домкрата и деревянного бруска.

    3.

       Выверните 2 болта, снимите 2 гайки и отсоедините передний амортизатор с цилиндрической винтовой пружиной (с нижней стороны) от поворотного кулака.

       Note

       При отворачивании гаек удерживайте болты, не давая им вращаться.

    4.

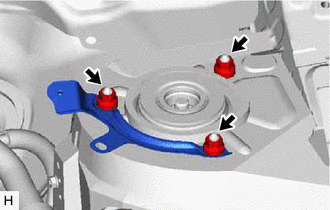

       Отверните 3 гайки и снимите задний удлинитель фартука переднего крыла и передний амортизатор с цилиндрической винтовой пружиной.

       Note

       Передний датчик частоты вращения должен быть полностью отсоединен от переднего амортизатора с цилиндрической винтовой пружиной.

14. ОТВЕРНИТЕ ГАЙКУ КРЕПЛЕНИЯ ПЕРЕДНЕЙ ОПОРЫ К ПЕРЕДНЕМУ АМОРТИЗАТОРУ




    1.

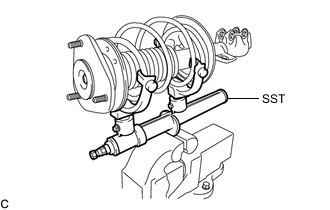

       Закрепите SST в тисках.

       SST

       09727-30021   ( 09727-00010, 09727-00021, 09727-00031 )

    2.

       *a	Правильно
       *b	Неправильно

       Присоедините рычаги SST по диаметру передней цилиндрической винтовой пружины.

       CAUTION:




       • Убедитесь, что передняя цилиндрическая винтовая пружина установлена таким образом, что расстояние между верхним и нижним рычагами SST максимально.

       • Убедитесь, что захваты рычагов надежно присоединены.

    3. С помощью SST сожмите переднюю цилиндрическую винтовую пружину.

       CAUTION:




       • Если передняя цилиндрическая винтовая пружина сгибается во время сжатия, немедленно прекратите сжатие и переустановите SST.

       • Никогда не сжимайте переднюю цилиндрическую винтовую пружину до соприкосновения ее витков.

       • Не пользуйтесь пневматическим ключом ударного действия. Это может привести к повреждению SST.

    4. Убедитесь, что передняя цилиндрическая винтовая пружина освободилась, и отверните гайку крепления передней опоры к переднему амортизатору.

       CAUTION:

       Не отворачивайте гайку крепления передней опоры к переднему амортизатору, когда передняя цилиндрическая винтовая пружина не полностью освободилась.

15. СНИМИТЕ ОПОРУ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ

16. СНИМИТЕ ПЫЛЕЗАЩИТНОЕ УПЛОТНЕНИЕ ОПОРЫ ПЕРЕДНЕЙ ПОДВЕСКИ

17. СНИМИТЕ ВЕРХНЮЮ ЧАШКУ ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

18. СНИМИТЕ ВЕРХНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

19. СНИМИТЕ ПЕРЕДНЮЮ ЦИЛИНДРИЧЕСКУЮ ВИНТОВУЮ ПРУЖИНУ

20. СНИМИТЕ БУФЕР ХОДА СЖАТИЯ ПЕРЕДНЕЙ ПРУЖИНЫ

21. СНИМИТЕ НИЖНЮЮ ИЗОЛИРУЮЩУЮ ПРОКЛАДКУ ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ

22. СНИМИТЕ ПЕРЕДНИЙ АМОРТИЗАТОР В СБОРЕ
