ПЕРЕДНИЙ АМОРТИЗАТОР УЗЛЫ И ДЕТАЛИ

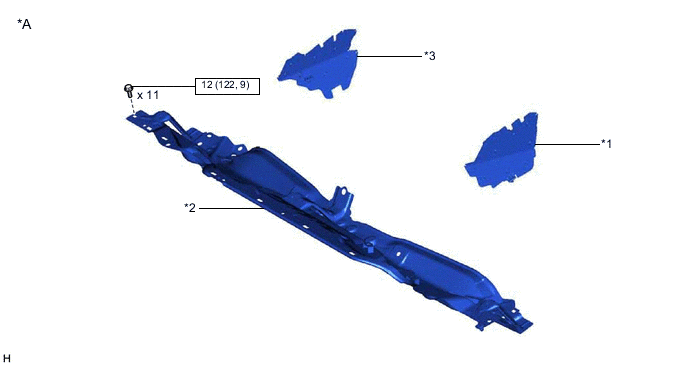

ИЛЛЮСТРАЦИЯ
| *A | для моделей с левосторонним рулевым управлением и кузовом типа "седан" | - | - |
| *1 | БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2 | *2 | НАРУЖНАЯ ВЕРХНЯЯ ПАНЕЛЬ КОЖУХА |
| *3 | ЛЕВАЯ ВОДОЗАЩИТНАЯ ПЛАСТИНА | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

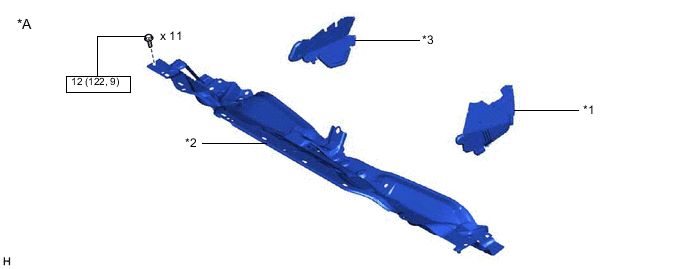

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "хэтчбэк" с левосторонним рулевым управлением или "универсал" с левосторонним рулевым управлением | - | - |
| *1 | БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2 | *2 | НАРУЖНАЯ ВЕРХНЯЯ ПАНЕЛЬ КОЖУХА |
| *3 | ЛЕВАЯ ВОДОЗАЩИТНАЯ ПЛАСТИНА | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

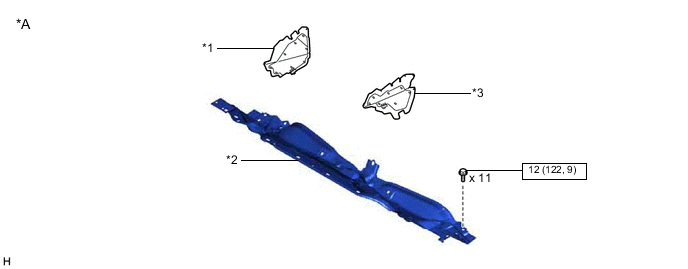

ИЛЛЮСТРАЦИЯ
| *A | для моделей с правосторонним рулевым управлением и кузовом типа "седан" | - | - |
| *1 | БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2 | *2 | НАРУЖНАЯ ВЕРХНЯЯ ПАНЕЛЬ КОЖУХА |
| *3 | ЛЕВАЯ ВОДОЗАЩИТНАЯ ПЛАСТИНА | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

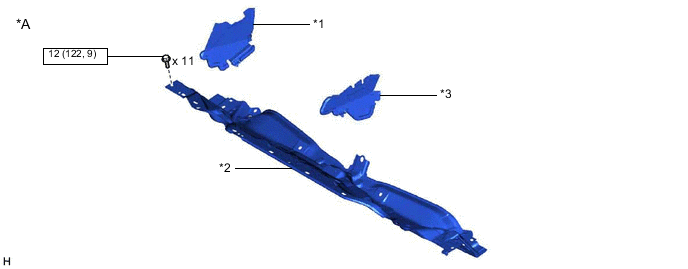

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с кузовом типа "хэтчбэк" с правосторонним рулевым управлением или "универсал" с правосторонним рулевым управлением | - | - |
| *1 | БРЫЗГОЗАЩИТНОЕ УПЛОТНЕНИЕ ВОЗДУХОВОДА ОТОПИТЕЛЯ № 2 | *2 | НАРУЖНАЯ ВЕРХНЯЯ ПАНЕЛЬ КОЖУХА |
| *3 | ЛЕВАЯ ВОДОЗАЩИТНАЯ ПЛАСТИНА | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

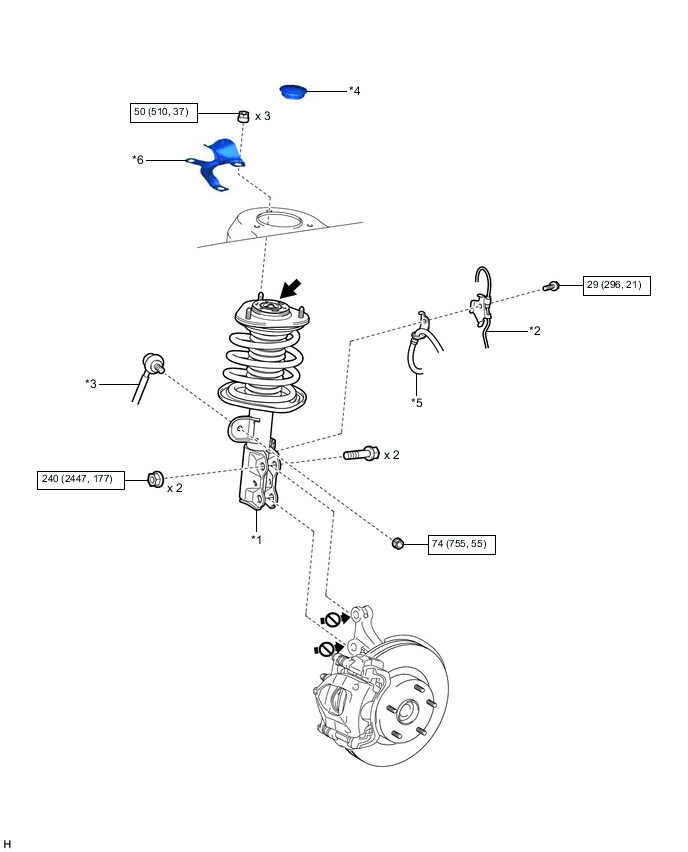

ИЛЛЮСТРАЦИЯ
| *1 | ПЕРЕДНИЙ АМОРТИЗАТОР С ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНОЙ | *2 | ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *3 | СТОЙКА ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ | *4 | ПЫЛЬНИК ОПОРЫ ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ |
| *5 | ПЕРЕДНИЙ ГИБКИЙ ШЛАНГ | *6 | ЗАДНИЙ УДЛИНИТЕЛЬ ФАРТУКА ПЕРЕДНЕГО КРЫЛА |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |  |
Универсальная консистентная смазка |
 |
Запрещается наносить смазочные материалы | - | - |

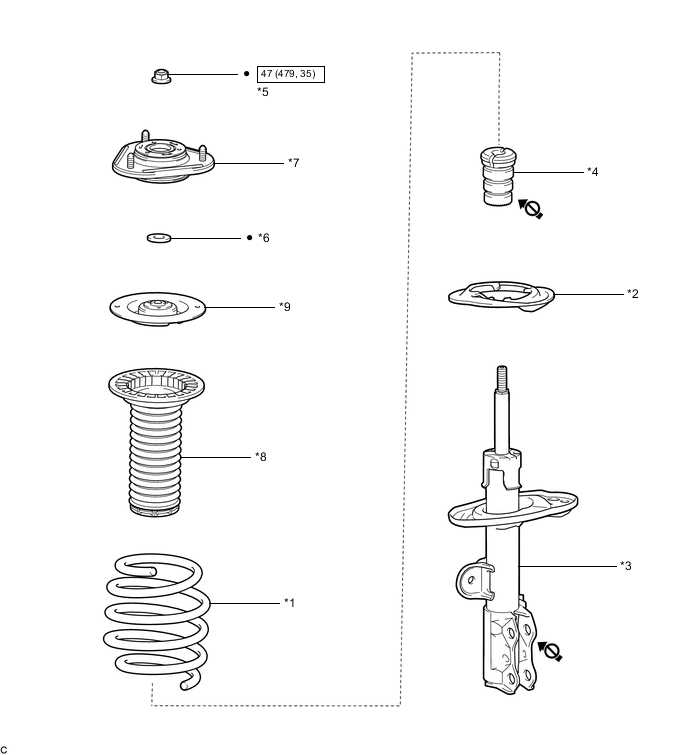

ИЛЛЮСТРАЦИЯ
| *1 | ПЕРЕДНЯЯ ЦИЛИНДРИЧЕСКАЯ ВИНТОВАЯ ПРУЖИНА | *2 | НИЖНЯЯ ИЗОЛИРУЮЩАЯ ПРОКЛАДКА ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ |
| *3 | ПЕРЕДНИЙ АМОРТИЗАТОР В СБОРЕ | *4 | БУФЕР ХОДА СЖАТИЯ ПЕРЕДНЕЙ ПРУЖИНЫ |
| *5 | ГАЙКА КРЕПЛЕНИЯ ПЕРЕДНЕЙ ОПОРЫ К ПЕРЕДНЕМУ АМОРТИЗАТОРУ | *6 | ПЫЛЕЗАЩИТНОЕ УПЛОТНЕНИЕ ОПОРЫ ПЕРЕДНЕЙ ПОДВЕСКИ |
| *7 | ОПОРА ПЕРЕДНЕЙ ПОДВЕСКИ В СБОРЕ | *8 | ВЕРХНЯЯ ИЗОЛИРУЮЩАЯ ПРОКЛАДКА ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ |
| *9 | ВЕРХНЯЯ ЧАШКА ПЕРЕДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | ● | Деталь однократного применения |
| |
Запрещается наносить смазочные материалы | - | - |
