РЕГУЛИРОВКА УГЛОВ УСТАНОВКИ ЗАДНИХ КОЛЕС (для моделей с двухрычажной подвеской) РЕГУЛИРОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНЫ

    Нажмите здесь Click here

  2. ИЗМЕРЬТЕ ВЫСОТУ АВТОМОБИЛЯ

    Нажмите здесь Click here

  3. ПРОВЕРЬТЕ РАЗВАЛ КОЛЕС

    Note

    Проверку следует выполнять на автомобиле в ненагруженном состоянии.


    1. A00YAWNC10
      *a Датчик развала – угла продольного наклона оси поворота – угла поперечного наклона оси поворота

      Установите индикатор развала / угла продольного наклона шкворня / угла поперечного наклона шкворня.

    2. Проверьте развал колес.

      Развал колес (в ненагруженном состоянии)
      Двигатель Размер шины Развал колес Разница между правой и левой сторонами
      1AD-FTV 205/55R16 -1°05' +/- 0°45' (-1,08° +/-0,75°) 0°45' (0,75°) или менее
      225/45R17 -1°05' +/- 0°45' (-1.08° +/-0.75°)
      1ZR-FAE 195/65R15

      -1°00' +/- 0°45' (-1,00° +/-0,75°)

      -0°40' +/- 0°45' (-0,67° +/-0,75°)*1
      205/55R16

      -1°00' +/- 0°45' (-1,00° +/-0,75°)

      -0°40' +/- 0°45' (-0,67° +/-0,75°)*1
      225/45R17 -1°00' +/- 0°45' (-1.00° +/-0.75°)

      *1: для моделей в комплектации для плохих дорог

      Tech Tips

      Развал не регулируется. Если результаты измерений не попадают в установленные пределы, проверьте детали подвески на наличие следов износа и повреждений, и, при необходимости, замените их.

  4. ПРОВЕРЬТЕ СХОЖДЕНИЕ КОЛЕС

    Note

    Проверку следует выполнять на автомобиле в ненагруженном состоянии.


    1. Стабилизируйте подвеску, покачав автомобиль за углы.

    2. Освободите стояночный тормоз и переведите рычаг переключения передач в положение N (для моделей с бесступенчатой трансмиссией).

    3. Освободите стояночный тормоз и переведите рычаг переключения передач в нейтральное положение (для моделей с механической трансмиссией).

    4. Толкайте автомобиль в прямом направлении, чтобы он проехал расстояние приблизительно 5 м (16,4 фута). (Шаг A)

    5. A00Y7YWC02
      *a Метка центральной линии
      *b Размер B
      A00Y51D Передняя сторона автомобиля

      Нанесите метки центральной линии колеи в крайних задних точках задних колес и измерьте расстояние между метками (размер B).

    6. Медленно продвиньте автомобиль прямо вперед, чтобы повернуть задние колеса на 180°. В качестве базовой точки используйте вентиль шины заднего колеса.

      Tech Tips

      Не допускайте, чтобы колеса поворачивались более чем на 180°. В случае поворота колес на угол, превышающий 180°, повторите процедуру, начиная с шага A.

    7. A00Y9GRC02
      *a Размер A
      A00Y51D Передняя сторона автомобиля

      Измерьте расстояние между метками центральной линии спереди задних колес (размер A).

      Схождение колес (в ненагруженном состоянии)
      Двигатель Заданные условия Разница между правой и левой сторонами
      1AD-FTV C + D: 0°11' +/- 0°10' (0,18° +/- 0,17°) 0°45' (0,75°) или менее
      B - A: 2,1 +/- 2,0 мм (0,0827 +/- 0,0787 дюйма) 1,0 мм (0,0394 дюйма) или менее
      1ZR-FAE

      C + D: 0°09' +/- 0°10' (0,15° +/- 0,17°)

      C + D: 0°02' +/- 0°10' (0,03° +/- 0,17°)*1

      		 0°45' (0,75°) или менее

      B - A: 1,8 +/- 2,0 мм (0,0709 +/- 0,0787 дюйма)

      B - A: 0,5 +/- 2,0 мм (0,0197 +/- 0,0787 дюйма) *1

      		 1,0 мм (0,0394 дюйма) или менее

      *1: для моделей в комплектации для плохих дорог

      Tech Tips

      Измеряйте "B - A" только в том случае, если невозможно измерить "C + D".

      Если схождение выходит за пределы указанного диапазона, отрегулируйте его на рычагах задней подвески № 1.

  5. ОТРЕГУЛИРУЙТЕ СХОЖДЕНИЕ КОЛЕС


    1. A00Y8JX

      Ослабьте гайку рычага задней подвески № 1 в сборе (со стороны элемента задней подвески).

      Note

      Поворачивая гайку, удерживайте кулачок регулировки схождения задней подвески.

    2. A00Y57E

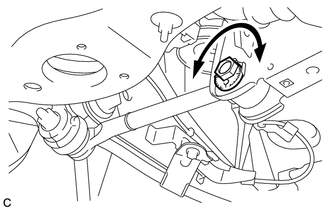

      Поверните кулачок регулировки схождения задней подвески, чтобы отрегулировать схождение.

      Схождение колес (в ненагруженном состоянии)
      Двигатель Заданные условия Разница между правой и левой сторонами
      1AD-FTV C + D: 0°11' +/- 0°10' (0,18° +/- 0,17°) 0°45' (0,75°) или менее
      B - A: 2,1 +/- 2,0 мм (0,0827 +/- 0,0787 дюйма) 1,0 мм (0,0394 дюйма) или менее
      1ZR-FAE

      C + D: 0°09' +/- 0°10' (0,15° +/- 0,17°)

      C + D: 0°02' +/- 0°10' (0,03° +/- 0,17°)*1

      		 0°45' (0,75°) или менее

      B - A: 1,8 +/- 2,0 мм (0,0709 +/- 0,0787 дюйма)

      B - A: 0,5 +/- 2,0 мм (0,0197 +/- 0,0787 дюйма) *1

      		 1,0 мм (0,0394 дюйма) или менее

      *1: для моделей в комплектации для плохих дорог

      Tech Tips

      Поворот кулачка регулировки схождения задней подвески на одно деление вызывает изменение схождения приблизительно на 3,5 мм (0,138 дюйма).

    3. A00Y8JX

      Затяните гайку рычага задней подвески № 1 в сборе (со стороны элемента задней подвески).

      Torque:
      100 Н*м  { 1020 кгс*см, 74 фунт-сила-фута }

      Note


      • Поворачивая гайку, удерживайте кулачок регулировки схождения задней подвески.

      • Убедитесь, что все шины автомобиля опираются на землю, и автомобиль разгружен.
