ДАТЧИК ДАВЛЕНИЯ МАСЛА УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ ДАТЧИК ДАВЛЕНИЯ МАСЛА


    1. Нанесите жидкость FE для бесступенчатой трансмиссии от компании Toyota на кольцевое уплотнение.

      Note

      В случае повторного использования датчика давления масла убедитесь, что кольцевое уплотнение не повреждено.

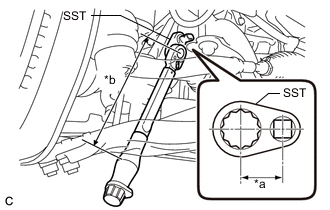

    2. A00Y7MMC02
      *a Длина SST 50 мм (1,97 дюйма)
      *b Длина динамометрического ключа 180 мм (7,09 дюйма)

      С помощью SST установите датчик давления масла на бесступенчатую трансмиссию.

      SST
      09326-22011
      Torque:
      Без SST [момент затяжки (Н*м (кгс*см, фунт-сила-футы))]
      20,6 Н*м  { 210 кгс*см, 15 фунт-сила-футов }
      С SST [показание шкалы динамометрического ключа (Н*м (кгс*см, фунт-сила-футы))]
      16,1 Н*м  { 164 кгс*см, 12 фунт-сила-футов }

      Tech Tips


      • Данное значение момента затяжки действительно в случае, если SST установлен параллельно динамометрическому ключу.

      • Значение момента "при использовании SST" действительно при использовании SST с длиной рычага 50 мм (1,97 дюйма).

      • Значение момента затяжки "при использовании SST" имеет отношение к динамометрическому ключу с длиной рычага 180 мм (7,09 дюйма).

      • В случае применения динамометрического ключа с другой длиной или соединения динамометрического ключа и SST под углом используйте альтернативные моменты затяжки.

        Нажмите здесь Click here

    3. Подсоедините разъем датчика давления масла.

  2. УБЕДИТЕСЬ В ОТСУТСТВИИ УТЕЧКИ ЖИДКОСТИ

  3. УСТАНОВИТЕ ЗАДНЮЮ ЛЕВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

    Нажмите здесь Click here

  4. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

    Нажмите здесь Click here

  5. УСТАНОВИТЕ ЛЕВОЕ ПЕРЕДНЕЕ КОЛЕСО

    Нажмите здесь Click here

  6. ВЫПОЛНИТЕ СБРОС ПАМЯТИ

    Нажмите здесь Click here
