СИСТЕМА ШИН И ДИСКОВ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНЫ


    1. Проверьте износ и давление накачки шин.

      Давление в шинах в холодном состоянии
      Размер шин Тип двигателя Вперед Назад

      195/65R15 91H

      215/45R17 87W

      		 1ND-TV*3

      260 кПа (2,6 кгс/см2, 38 фунтов на кв.дюйм)*1

      230 кПа (2,3 кгс/см2, 33 фунтов на кв.дюйм)*2

      270 кПа (2,7 кгс/см2, 39 фунтов на кв.дюйм)*4

      260 кПа (2,6 кгс/см2, 38 фунтов на кв.дюйм)*1

      230 кПа (2,3 кгс/см2, 33 фунтов на кв.дюйм)*2

      260 кПа (2,6 кгс/см2, 38 фунтов на кв.дюйм)*4
      Прочие

      260 кПа (2,6 кгс/см2, 38 фунтов на кв.дюйм)*1

      230 кПа (2,3 кгс/см2, 33 фунтов на кв.дюйм)*2

      205/55R16 91V

      225/45R17 91W

      		 1AD-FTV

      270 кПа (2,7 кгс/см2, 39 фунтов на кв.дюйм)*1

      240 кПа (2,4 кгс/см2, 35 фунтов на кв.дюйм)*2

      260 кПа (2,6 кгс/см2, 38 фунтов на кв.дюйм)*1

      230 кПа (2,3 кгс/см2, 33 фунтов на кв.дюйм)*2
      Прочие

      260 кПа (2,6 кгс/см2, 38 фунтов на кв.дюйм)*1

      230 кПа (2,3 кгс/см2, 33 фунтов на кв.дюйм)*2

      *1: При движении со скоростью свыше 160 км/час (100 миль в час)

      *2: При движении со скоростью менее 160 км/час (100 миль в час)

      *3: с табличкой, предупреждающей о давлении в шинах для экологичного режима

      *4: Давление в шинах для экологичного режима (при движении со скоростью до 160 км/час (100 миль в час))

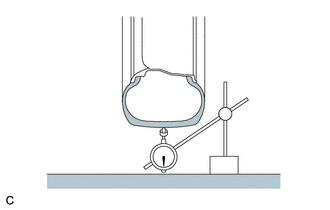

    2. A012IMF

      С помощью индикатора часового типа проверьте биение шин.

      Максимально допустимое биение шины
      1,4 мм (0,0551 дюйма)

  2. ПОМЕНЯЙТЕ ШИНЫ МЕСТАМИ

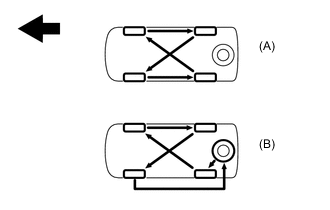

    1. A012L65C01
      A012M0O Вперед

      Если запасное колесо отличается от других колес, переставьте шины, как показано на рисунке (A). Если запасное колесо не отличается от остальных колес, переставьте шины, включая запасную шину, как показано на рисунке (B).

      Torque:
      103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

  3. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ БАЛАНСИРОВКУ КОЛЕС


    1. Проверьте и отрегулируйте балансировку вне автомобиля.


      1. Стальные диски:

        Максимально допустимая разбалансировка
        8,0 г (0,0176 фунта)

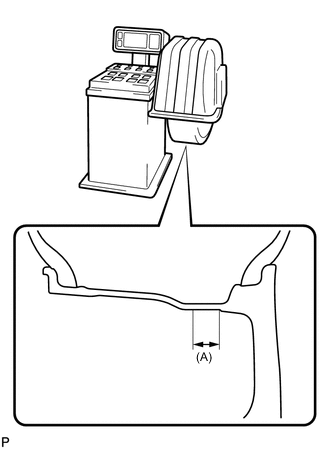

      2. A012GAON02

        Прочие (нестальные колеса):

        Максимально допустимая разбалансировка
        8,0 г (0,0176 фунта)

        Note


        • Приклейте клейкий корректирующий груз к плоской поверхности (A), как показано на рисунке.

          Ширина (A)
          25 мм (0,984 дюйма)

        • С помощью моющего средства удалите грязь, масло и воду с поверхности, к которой крепится корректирующий груз.

        • Не прикасайтесь к клейкой поверхности корректирующего груза.

        • Плотно прижмите корректирующий груз пальцем, чтобы закрепить его на требуемом месте.

        • Не используйте корректирующий груз повторно.

        Tech Tips

        Внутренняя сторона корректирующего груза должна крепиться на обод.

  4. ПРОВЕРЬТЕ СТУПИЦУ ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесь Click here

  5. ПРОВЕРЬТЕ СТУПИЦУ ЗАДНЕГО КОЛЕСА

    Для подвески с двойными поперечными рычагами: Нажмите здесь Click here

    Для подвески торсионного типа: Нажмите здесь Click here
