СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Прекращение обмена данными с ЭБУ сетевого шлюза

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Прекращение обмена данными с ЭБУ сетевого шлюза

Выполняется любое из следующих условий:


  • На экране "CAN Bus Check" GTS не отображается "CAN Gateway 1" (см. стр. Click here)

  • Выводимые коды DTC системы передачи данных (начинающиеся на U) соответствуют "Режиму прекращения обмена данными с ЭБУ сетевого шлюза" в "Таблице комбинаций кодов DTC" (см. стр. Click here)

  • Вспомогательная шина или разъем ЭБУ сетевого шлюза

  • Цепь питания ЭБУ сетевого шлюза

  • Цепь массы ЭБУ сетевого шлюза

  • ЭБУ сетевого шлюза

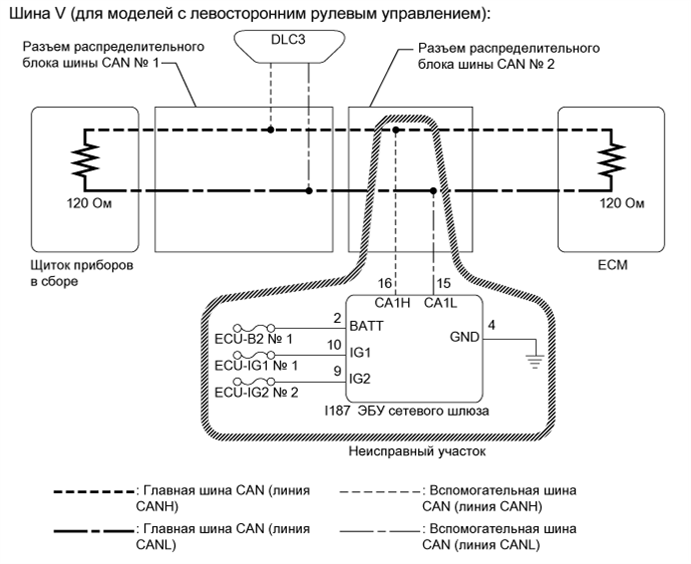

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B000KM0E03

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не приводя в действие ключ, любые другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.

  • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  • По причине того, что порядок диагностики важен для обеспечения правильной диагностики, начните с процедур поиска неисправностей в случае появления кодов DTC, относящихся к системе передачи данных CAN (см. стр. Click here).

  • После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.

  • Процедура проверки кодов DTC: Включите зажигание, включите систему контроля слепых зон с помощью главного выключателя системы контроля слепых зон (двухпозиционный переключатель), подождите не менее 20 секунд и затем двигайтесь на автомобиле со скоростью не менее 6 км/час (4 мили в час) в течение не менее 6 секунд. Убедитесь, что контрольная лампа аварийного состояния остается выключенной вслед за выключением после первоначальной проверкой индикаторов и ламп.

  • После ремонта выполните проверку шины CAN и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN (См. стр. Click here).

Tech Tips


  • Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СЕТЕВОГО ШЛЮЗА)


    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    2. B000MAOE63
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ сетевого шлюза)

      Отсоедините разъем I187 ЭБУ сетевого шлюза.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      I187-16 (CA1H) - I187-15 (CA1L) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 54 - 69 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ СЕТЕВОГО ШЛЮЗА)

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    1. B000MAOE64
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ сетевого шлюза)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      I187-4 (GND) - масса Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи Менее 1 Ом

    2. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

    3. B000MAOE65
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ сетевого шлюза)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      I187-2 (BATT) - масса Замок зажигания в положении OFF (ВЫКЛ) 11 - 14 В
      I187-9 (IG2) - масса Зажигание включено 11 - 14 В
      I187-10 (IG1) - масса Зажигание включено 11 - 14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

    OK

    ЗАМЕНИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА Click here
