ИНВЕРТОР НАПРЯЖЕНИЯ (для 5-дверных моделей) ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ИНВЕРТОР НАПРЯЖЕНИЯ В СБОРЕ

    Tech Tips

    Снимите внутренние детали так, чтобы инвертор напряжения оказался открытым для осмотра.

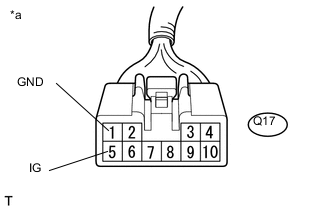

    1. A01XM8BE01
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к инвертору напряжения в сборе)

      Отсоедините разъем инвертора напряжения.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      Q17-5 (IG) - Q17-1 (GND) Зажигание включено 11–14 В
      Q17-1 (GND) - масса Всегда Менее 1 В

      Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.

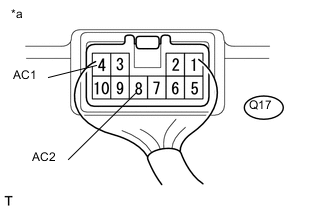

    3. A01XJF4E01
      Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (инвертор напряжения в сборе)

      Подсоедините разъем инвертора напряжения.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      Q17-4 (AC1) - Q17-8 (AC2) Зажигание включено, главный выключатель во включенном положении 220 В перем. тока

      Если результат не удовлетворяет требованиям, замените инвертор напряжения в сборе.
