СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ Контрольная лампа предупреждения о непристегнутом ремне безопасности водителя не работает

ОПИСАНИЕ

Когда зажигание включено, центральный блок управления системы SRS по шине CAN передает в щиток приборов сигналы состояния замка ремня безопасности левого*1 (или правого*2) переднего сиденья. Если ремень безопасности водителя не пристегнут, щиток приборов включает контрольную лампу ремня безопасности переднего сиденья в мигающем режиме. Если ремень безопасности пристегнут, контрольная лампа не включается.

Tech Tips

Контрольная лампа ремня безопасности переднего сиденья на щитке приборов отвечает за сиденья как водителя, так и переднего пассажира.

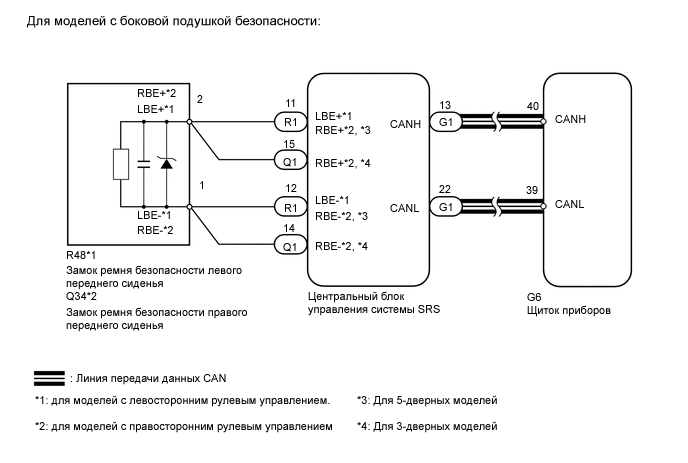

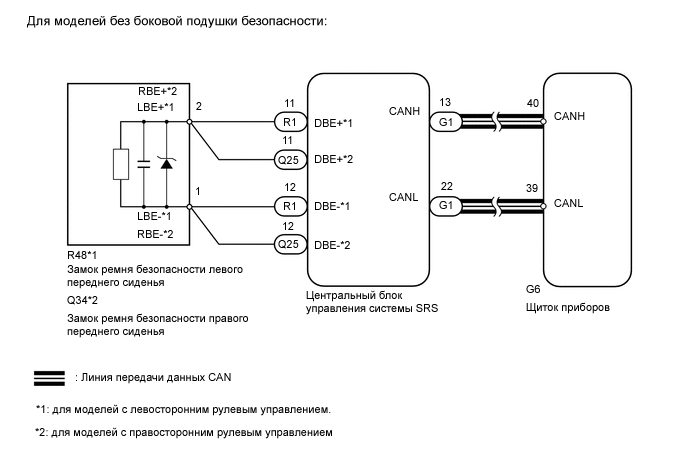

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001IK3E06
A01XC8UE07

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note

Система предупреждения о непристегнутом ремне безопасности использует систему передачи данных CAN. Сначала убедитесь в отсутствии неисправностей системы передачи данных CAN. См. раздел "Процедура поиска неисправностей" (стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ НАЛИЧИЕ DTC (ПОДУШЕК БЕЗОПАСНОСТИ)


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      DTC не выводится А
      Выводится DTC системы подушек безопасности B

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "ПОДУШКИ БЕЗОПАСНОСТИ" (см. стр. Click here)

    А

  2. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДЛЯ КОНТРОЛЬНОЙ ЛАМПЫ РЕМНЯ БЕЗОПАСНОСТИ СО СТОРОНЫ ВОДИТЕЛЯ)


    1. Действуя в соответствии с указаниями на дисплее портативного диагностического прибора, выберите режим Active Test (см. стр. Click here).

      Щиток приборов
      Параметр / Устройство Испытываемое устройство Диапазон регулирования Замечание по диагностике
      Driver Side Seat Belt Контрольная лампа ремня безопасности переднего сиденья ON (ВКЛ) / OFF (ВЫКЛ) Убедитесь, что автомобиль остановлен, и двигатель работает на холостом ходу.
      OK
      Состояние контрольной лампы ремня безопасности водителя переключается с помощью диагностического прибора в режиме "Active Test".

    NG

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    OK

  3. ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS


    1. Временно замените центральный блок управления системы SRS новым блоком (см. стр. Click here).


    ДАЛЕЕ

  4. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ


    1. Проверьте работу контрольной лампы ремня безопасности водителя (см. стр. Click here).

      OK
      Контрольная лампа ремня безопасности водителя работает нормально.

    OK

    КОНЕЦ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS НЕИСПРАВЕН)

    NG

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)
