ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ СИДЕНЬЯ (для моделей с системой климат-контроля сидений) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОБДУВА ЛЕВОГО СИДЕНЬЯ


    1. A01XGI6E01
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (Левый переключатель возврата сиденья)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      9 (BLLH) - 11 (SW-) Переключатель в выключенном положении 1,5 - 2,8 кОм
      Выключатель включен (HI) 29 - 54 Ом

      Tech Tips

      По мере поворота шкалы сопротивление должно постепенно изменяться.

      Если результат не соответствует требованиям, замените переключатель обдува левого сиденья.

    2. Подайте напряжение аккумуляторной батареи на разъем переключателя обдува левого сиденья и проверьте, включилась ли подсветка переключателя.

      OK
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 3 (ILL+)

      Отрицательный (-) вывод аккумуляторной батареи → 5 (ILL-)

      		 Горит

      Если результат не соответствует требованиям, замените переключатель обдува левого сиденья.

    3. Подайте напряжение аккумуляторной батареи на разъем переключателя обдува левого сиденья и проверьте, включилась ли подсветка индикатора переключателя.

      OK
      Условия измерений Положение переключателя Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 8 (IG)

      Отрицательный (-) вывод аккумуляторной батареи → 10 (E)

      		 Переключатель во включенном положении Контрольная лампа горит

      Если результат не соответствует требованиям, замените переключатель обдува левого сиденья.

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОБДУВА ПРАВОГО СИДЕНЬЯ

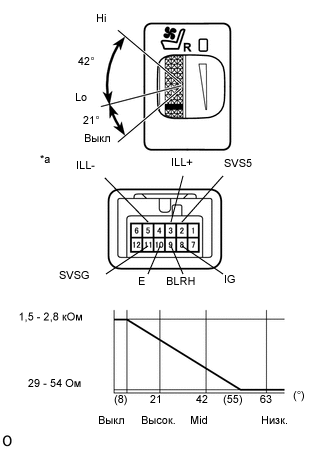

    1. A01XES2E01
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (Правый переключатель возврата сиденья)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Номинальное значение
      9 (BLRH) - 11 (SVSG) Переключатель в выключенном положении 1,5 - 2,8 кОм
      Выключатель включен (HI) 29 - 54 Ом

      Tech Tips

      По мере поворота шкалы сопротивление должно постепенно изменяться.

      Если результат не соответствует требованиям, замените переключатель обдува правого сиденья.

    2. Подайте напряжение аккумуляторной батареи на разъем переключателя обдува правого сиденья и проверьте, включилась ли подсветка переключателя.

      OK
      Указанные условия Номинальное значение

      Положительный (+) вывод аккумуляторной батареи → 3 (ILL+)

      Отрицательный (-) вывод аккумуляторной батареи → 5 (ILL-)

      		 Горит

      Если результат не соответствует требованиям, замените переключатель обдува правого сиденья.

    3. Подайте напряжение аккумуляторной батареи на разъем переключателя обдува правого сиденья и проверьте, включилась ли подсветка индикатора переключателя.

      OK
      Указанные условия Положение переключателя Номинальное значение

      Положительный (+) вывод аккумуляторной батареи → контакт 8 (IG)

      Отрицательный (-) вывод аккумуляторной батареи → 10 (E)

      		 Переключатель во включенном положении Контрольная лампа горит

      Если результат не соответствует требованиям, замените переключатель обдува правого сиденья.
