ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА СИДЕНЬЯ (для заднего сиденья № 2) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЗАДНЕГО СИДЕНЬЯ (с левой стороны)

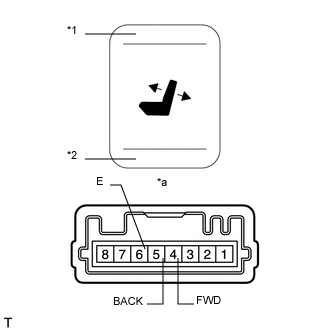

    1. A01XKIKE01
      Обозначения на рисунке
      *1 Переключатель UP
      *2 Переключатель DOWN
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель электропривода заднего сиденья в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение переключателя Заданные условия
      4 (FWD) - 6 (E) Переключатель UP нажат Менее 1 Ом
      5 (BACK) - 6 (E) Переключатель DOWN нажат

      Если результат не соответствует требованиям, замените переключатель электропривода заднего сиденья в сборе.

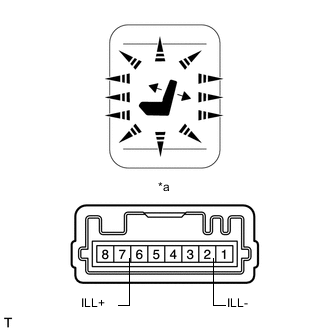

    2. A01XEWDE01
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель электропривода заднего сиденья в сборе)

      Подайте напряжение аккумуляторной батареи на разъем переключателя электропривода сиденья и проверьте, включилась ли подсветка переключателя.

      OK
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 7 (ILL+)

      Отрицательный (-) вывод аккумуляторной батареи → 2 (ILL-)

      		 Освещение включается

      Если результат не соответствует требованиям, замените переключатель электропривода заднего сиденья в сборе.

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА ЗАДНЕГО СИДЕНЬЯ (с правой стороны)


    1. A01XKIKE01
      Обозначения на рисунке
      *1 Переключатель UP
      *2 Переключатель DOWN
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель электропривода заднего сиденья в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      4 (FWD) - 6 (E) Переключатель UP нажат Менее 1 Ом
      5 (BACK) - 6 (E) Переключатель DOWN нажат

      Если результат не соответствует требованиям, замените переключатель электропривода заднего сиденья в сборе.

    2. A01XEWDE01
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель электропривода заднего сиденья в сборе)

      Подайте напряжение аккумуляторной батареи на разъем переключателя электропривода сиденья и проверьте, включилась ли подсветка переключателя.

      OK
      Указанные условия Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 7 (ILL+)

      Отрицательный (-) вывод аккумуляторной батареи → 2 (ILL-)

      		 Освещение включается

      Если результат не соответствует требованиям, замените переключатель электропривода заднего сиденья в сборе.

  3. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СКЛАДЫВАНИЯ СИДЕНЬЯ № 1

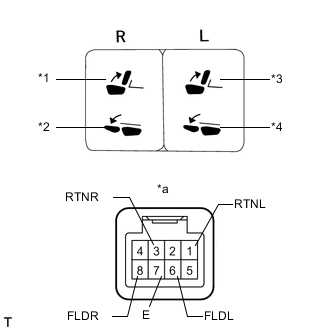

    1. A01XGGGE01
      Обозначения на рисунке
      *1 Переключатель RETURN RH (раскладывания правого сиденья)
      *2 Переключатель FOLD RH (складывания правого сиденья)
      *3 Переключатель RETURN LH (раскладывания левого сиденья)
      *4 Переключатель FOLD LH (складывания левого сиденья)
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель складывания сиденья № 1)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Номинальное значение
      1 (RTNL) - 7 (E) Нажат переключатель RETURN LH (раскладывания левого сиденья) Менее 1 Ом
      6 (FLDL) - 7 (E) Нажат переключатель FOLD LH (складывания левого сиденья)
      3 (RTNR) - 7 (E) Нажат переключатель RETURN RH (раскладывания правого сиденья)
      8 (FLDR) - 7 (E) Нажат переключатель FOLD RH (складывания правого сиденья)

      Если результат не соответствует требованиям, замените переключатель складывания сиденья № 1 в сборе.

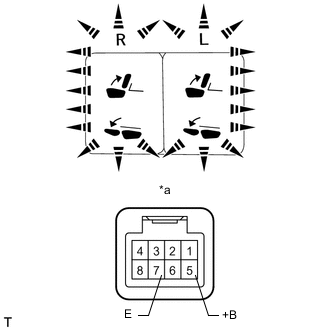

    2. A01XCWRE01
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель складывания сиденья № 1)

      Подайте напряжение аккумуляторной батареи на разъем переключателя складывания сиденья и проверьте, включилась ли подсветка переключателя.

      OK
      Указанные условия Номинальное значение

      Положительный (+) вывод аккумуляторной батареи → 5 (+B)

      Отрицательный (-) вывод аккумуляторной батареи → 7 (E)

      		 Освещение включается

      Если результат не соответствует требованиям, замените переключатель складывания сиденья № 1 в сборе.
