ЗАДНЕЕ СИДЕНЬЕ № 1 В СБОРЕ (складываемое вдвое раздельное сиденье 60/40 с левой стороны) ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Работайте в защитных перчатках. Острые края деталей могут травмировать руки.

ПОРЯДОК ВЫПОЛНЕНИЯ

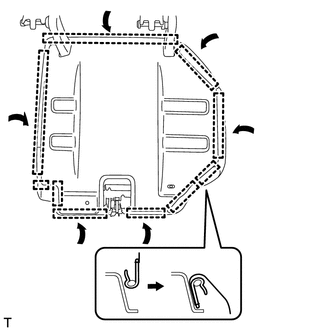

УСТАНОВИТЕ ЭЛЕМЕНТ ЗАЩИТЫ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1
1. Введите в зацепление захват, чтобы закрепить элемент защиты.
УСТАНОВИТЕ ЭЛЕМЕНТ ЗАЩИТЫ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ № 1
1. Введите в зацепление захват, чтобы закрепить элемент защиты.

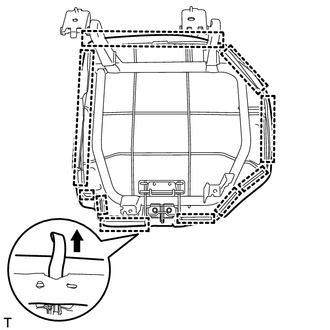

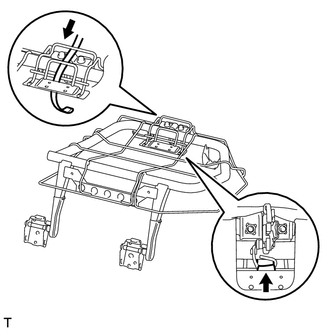

УСТАНОВИТЕ КРАЕВОЕ УКРЕПЛЕНИЕ СПИНКИ ЗАДНЕГО СИДЕНЬЯ
1. Установите защитный элемент на каркас спинки сиденья.

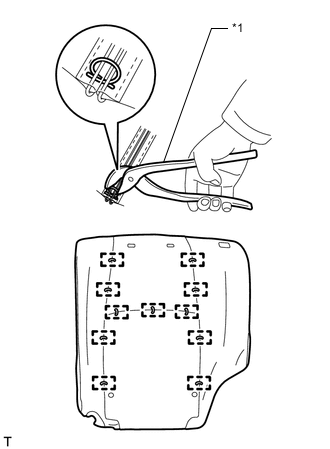

УСТАНОВИТЕ ОБИВКУ СПИНКИ ЛЕВОГО РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ

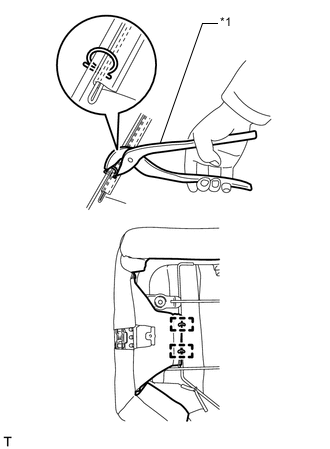

Обозначения на рисунке

*1 Щипцы для витковых пружин
1. Установите обивку на подушку спинки сиденья и закрепите ее новыми витковыми пружинами, используя щипцы для витковых пружин.
  Note
  - Соблюдайте осторожность, чтобы не повредить обивку.
  - При установке витковых пружин будьте аккуратны, старайтесь избегать образования складок на обивке.

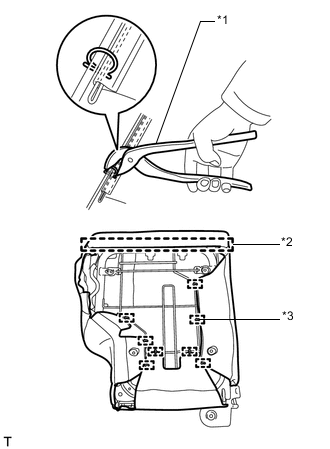

УСТАНОВИТЕ ОБИВКУ СПИНКИ СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ

Обозначения на рисунке
*1	Щипцы для витковых пружин
*2	Крюк
*3	Витковая пружина

Введите в зацепление крюк.
Используя щипцы для витковых пружин, закрепите обивку спинки сиденья с подушкой новыми витковыми пружинами.

УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПОДГОЛОВНИКА ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ
1. Введите в зацепление 4 захвата, чтобы закрепить 2 держателя.
УСТАНОВИТЕ ИЗОЛИРУЮЩУЮ ВТУЛКУ КНОПКИ ОСТАНОВА СПИНКИ ЗАДНЕГО СИДЕНЬЯ
1. Зацепите 3 захвата, чтобы закрепить втулку.
УСТАНОВИТЕ КНОПКУ РАЗБЛОКИРОВКИ ЗАМКА СПИНКИ ЗАДНЕГО СИДЕНЬЯ
1. Установите кнопку разблокировки, как показано на рисунке.

  Обозначения на рисунке

  По часовой стрелке

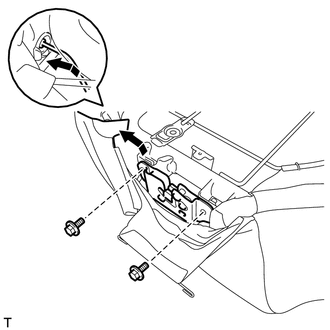

УСТАНОВИТЕ ЗАМОК СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
1. Перемещая кнопку разблокировки в направлении, указанном на рисунке стрелкой, присоедините ее к втулке.
2. Закрепите замок спинки сиденья 2 болтами.

  Torque:

  21 Н*м { 214 кгс*см, 15 фунт-сила-футов }
3. Обозначения на рисунке

  *1 Щипцы для витковых пружин

  С помощью щипцов для витковых пружин установите 2 новые витковые пружины.

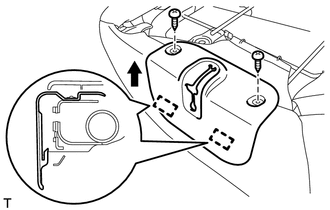

УСТАНОВИТЕ КРЫШКУ ЗАМКА СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ
1. Введите в зацепление 2 крепления, чтобы установить обивку.
2. Заверните 2 винта.

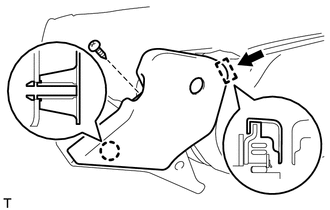

УСТАНОВИТЕ ВНУТРЕННЮЮ ОТКИДНУЮ КРЫШКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ
1. Введите в зацепление направляющую и захват, чтобы установить крышку.
2. Вверните винт.
УСТАНОВИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ

Click here
УСТАНОВИТЕ НАКЛАДКУ НОЖКИ ЗАДНЕГО СИДЕНЬЯ
1. Введите в зацепление направляющую и захват, чтобы установить крышку.

  Tech Tips

  Порядок выполнения работ одинаков для обоих щитков.
УСТАНОВИТЕ ЩИТОК КРОНШТЕЙНА НОЖКИ ЗАДНЕГО СИДЕНЬЯ
1. Введите в зацепление 4 захвата, чтобы установить щиток.

  Tech Tips

  Порядок выполнения работ одинаков для обоих щитков.
УСТАНОВИТЕ ХОМУТ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ
1. Установите хомут, как показано на рисунке.

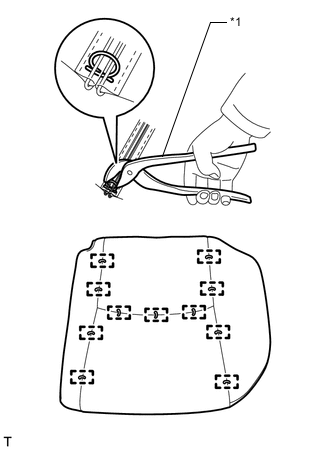

УСТАНОВИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ
Обозначения на рисунке

*1 Щипцы для витковых пружин
1. Установите обивку подушки сиденья на подушку сиденья и закрепите ее новыми витковыми пружинами, используя щипцы для витковых пружин.
  Note
  - Соблюдайте осторожность, чтобы не повредить обивку.
  - При установке витковых пружин будьте аккуратны, старайтесь избегать образования складок на обивке.
УСТАНОВИТЕ ОБИВКУ ПОДУШКИ ЛЕВОГО СИДЕНЬЯ № 1
1. Закрепите обивку на подушке сиденья новыми закрепками.
УСТАНОВИТЕ ОБИВКУ ПОДУШКИ СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ
1. Подсоедините крепления, чтобы закрепить обивку подушки сиденья вместе с подушкой.
2. Подсоедините хомут подушки сиденья к обивке подушки сиденья.
УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПОДУШКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ
1. Введите в зацепление крепления, чтобы установить обивку.
УСТАНОВИТЕ ЗАЩИТУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ
1. Введите в зацепление 2 крепления, чтобы установить защиту.
2. Заверните 2 винта.
УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ
1. Закрепите 2 подушки 2 винтами.
