ЗАДНЕЕ СИДЕНЬЕ № 1 В СБОРЕ (складываемое вдвое раздельное сиденье 60/40 с левой стороны) РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ

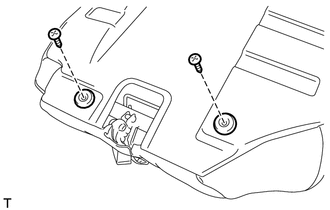

   1. Выверните 2 винта и снимите 2 подушки.

2. СНИМИТЕ ЗАЩИТУ ЗАДНЕГО СИДЕНЬЯ

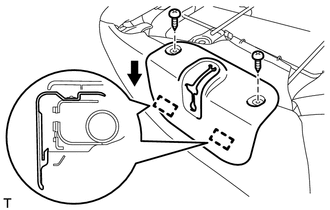

   1. Выверните 2 винта.

   2. Освободите 2 крепления и снимите защиту.

3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПОДУШКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ






   1. С помощью съемника молдингов расцепите крепления и снимите крышку.

4. СНИМИТЕ ОБИВКУ ПОДУШКИ СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ






   1. Отсоедините хомут подушки сиденья от обивки подушки сиденья.

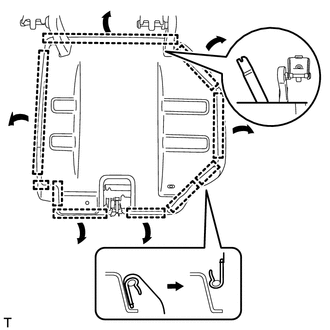

   2. Освободите крепления и снимите обивку подушки сиденья вместе с подушкой.

5. СНИМИТЕ ОБИВКУ ПОДУШКИ ЛЕВОГО СИДЕНЬЯ № 1



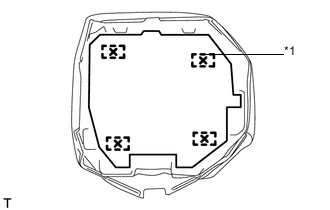

   Обозначения на рисунке

   *1

   Стяжка

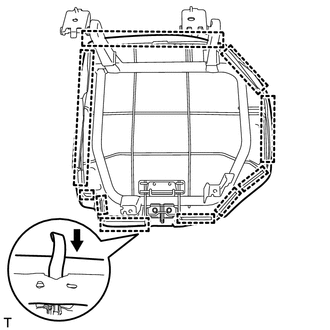

   1. Срежьте закрепки и снимите защиту с подушки сиденья.

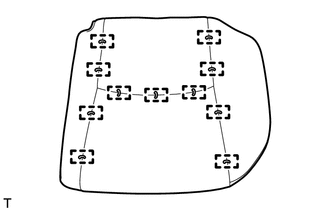

6. СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ






   1. Снимите витковые пружины и обивку подушки сиденья с подушки сиденья.

7. СНИМИТЕ ХОМУТ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ

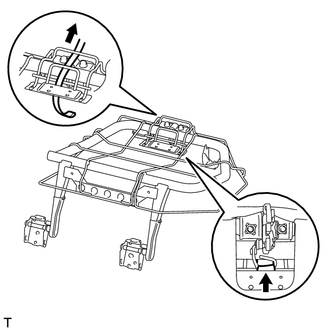

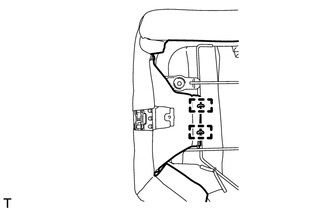

   1. Снимите хомут, как показано на рисунке.

8. СНИМИТЕ ЩИТОК КРОНШТЕЙНА НОЖКИ ЗАДНЕГО СИДЕНЬЯ

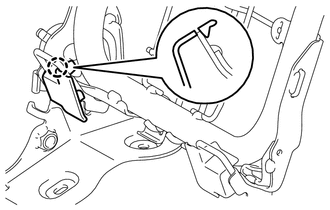

   1. С помощью съемника молдингов расцепите 4 захвата и снимите крышку.

      Tech Tips

      Порядок выполнения работ одинаков для обоих щитков.

9. СНИМИТЕ НАКЛАДКУ НОЖКИ ЗАДНЕГО СИДЕНЬЯ

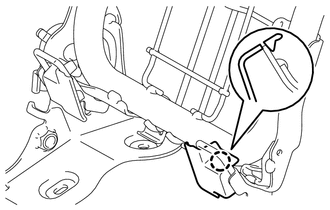

   1. Освободите захват и направляющую, а затем снимите накладку.

      Tech Tips

      Порядок выполнения работ одинаков для обоих щитков.

10. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ

    Click here

11. СНИМИТЕ ВНУТРЕННЮЮ ОТКИДНУЮ КРЫШКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ

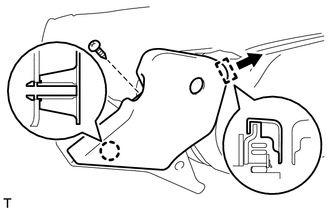

    1. Выверните винт.

    2. Освободите захват и направляющую, а затем снимите накладку.

12. СНИМИТЕ КРЫШКУ ЗАМКА СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ

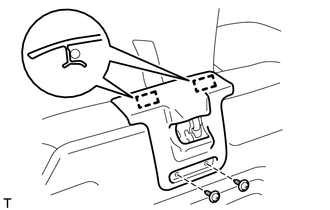

    1. Выверните 2 винта.

    2. Освободите 2 направляющих и снимите крышку.

13. СНИМИТЕ ЗАМОК СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ




    1.

       Снимите 2 витковые пружины.

    2.

       Выверните 2 болта.

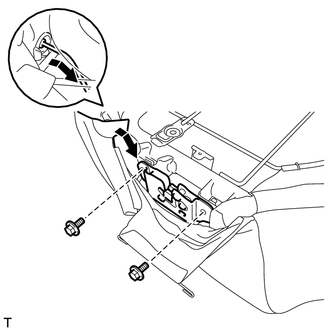

    3. Перемещая кнопку разблокировки в направлении, указанном на рисунке стрелкой, отсоедините ее от втулки и снимите замок спинки сиденья.

14. СНИМИТЕ КНОПКУ РАЗБЛОКИРОВКИ ЗАМКА СПИНКИ ЗАДНЕГО СИДЕНЬЯ






    1. Снимите кнопку разблокировки, как показано на рисунке.

       Обозначения на рисунке

       Против часовой стрелки

15. СНИМИТЕ ИЗОЛИРУЮЩУЮ ВТУЛКУ КНОПКИ ОСТАНОВА СПИНКИ ЗАДНЕГО СИДЕНЬЯ

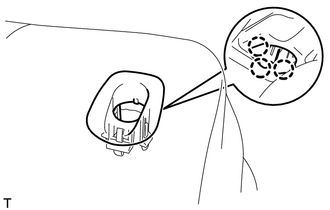

    1. Отсоедините 3 захвата и снимите втулку.

16. СНИМИТЕ ДЕРЖАТЕЛЬ ПОДГОЛОВНИКА ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ






    1. Освободите 4 захвата и снимите 2 держателя.

17. СНИМИТЕ ОБИВКУ СПИНКИ СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ



    Обозначения на рисунке

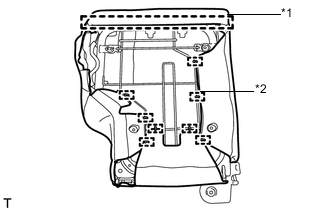

    *1	Крюк
    *2	Витковая пружина




    1. Снимите витковые пружины и освободите крепление, а затем снимите обивку спинки сиденья с подушкой.

18. СНИМИТЕ ОБИВКУ СПИНКИ ЛЕВОГО РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ






    1. Снимите витковые пружины и обивку с подушки спинки сиденья.

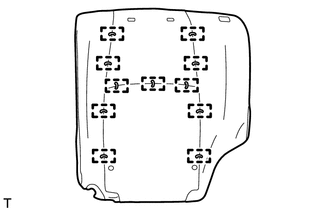

19. СНИМИТЕ КРАЕВОЕ УКРЕПЛЕНИЕ СПИНКИ ЗАДНЕГО СИДЕНЬЯ




    1. Отсоедините защитный элемент от рамы спинки сиденья.

20. СНИМИТЕ ЭЛЕМЕНТ ЗАЩИТЫ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ № 1






    1. Отцепите захват и снимите элемент защиты.

21. СНИМИТЕ ЭЛЕМЕНТ ЗАЩИТЫ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1






    1. Отцепите захват и снимите элемент защиты.
