ЗАДНЕЕ СИДЕНЬЕ № 1 В СБОРЕ (складываемое вдвое раздельное сиденье 60/40 с левой стороны) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

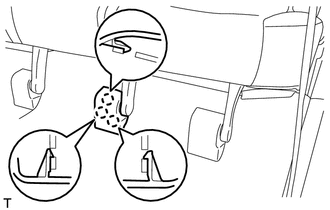

1. СНИМИТЕ НАКЛАДКУ ПРАВОЙ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ






   1. С помощью съемника молдингов расцепите 3 захвата и снимите крышку.

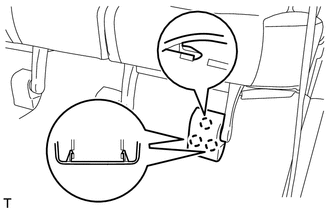

2. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ






   1. С помощью съемника молдингов расцепите 3 захвата и снимите крышку.

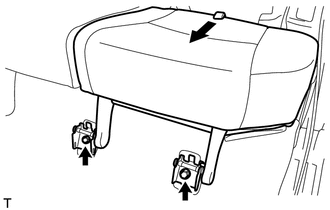

3. СНИМИТЕ ПОДУШКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ






   1. Вытяните хомут подушки заднего сиденья и освободите замок.

   2. Выверните 2 болта и снимите подушку сиденья.

      Note

      Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

4. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ




   1. Снимите подголовник.

5. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ




   1. Нажмите на кнопку разблокировки замка спинки сиденья, чтобы снять блокировку и сложить спинку сиденья.

   2.

      С помощью отвертки освободите 4 захвата и снимите обивку.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

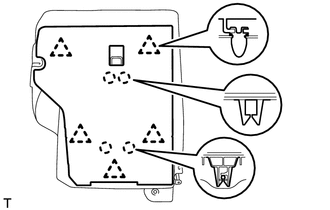

6. СНИМИТЕ ПАНЕЛЬ ПОКРЫТИЯ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ






   1. С помощью съемника фиксаторов расцепите 5 фиксаторов.

   2. Освободите 4 захвата и снимите панель покрытия.

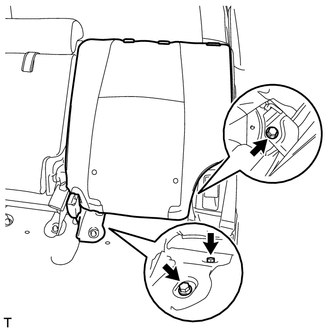

7. СНИМИТЕ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ






   1. Выверните 2 болта, крепящих спинку сиденья к полу.

   2. Сложите спинку сиденья, выверните болт из петли, а затем снимите спинку сиденья.

      Note

      Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

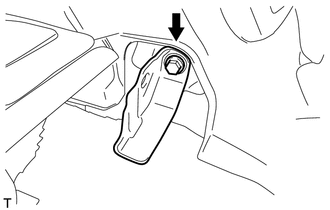

8. СНИМИТЕ ПЕТЛЮ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ






   1. Выверните болт и снимите петлю.

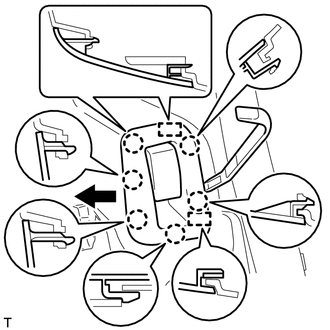

9. СНИМИТЕ ОПОРУ РЫЧАГА ФИКСАЦИИ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ




   1.

      С помощью съемника молдингов расцепите 6 захватов.

   2. Переместите щиток в направлении, указанном на рисунке стрелкой, чтобы освободить 2 направляющих, и снимите опору рычага.

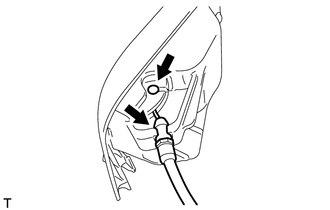

   3.

      Освободите зажим троса и отсоедините трос.

10. СНИМИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ (для моделей с задним сиденьем № 2)




    1. Для моделей с противоположно расположенными сиденьями:

       Снимите заднее сиденье № 2 в сборе (см. стр. Click here).

11. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Click here

12. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Click here

13. СНИМИТЕ ЗАДНЮЮ КРЫШКУ В СБОРЕ (для моделей с задней крышкой)

    Click here

14. СНИМИТЕ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ

    Click here

15. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 В СБОРЕ

    Click here

16. СНИМИТЕ ЗАДНЮЮ ОПОРНУЮ ПЛАСТИНУ КОВРИКА ЗАДНЕГО ПОЛА

    Click here

17. СНИМИТЕ ЛЕВУЮ БОКОВУЮ НАПРАВЛЯЮЩУЮ ПОЛА БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с направляющей полки багажного отделения)

    Click here

18. СНИМИТЕ ПРАВУЮ БОКОВУЮ НАПРАВЛЯЮЩУЮ ПОЛА БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с направляющей полки багажного отделения)

    Click here

19. СНИМИТЕ ЗАДНИЙ НАПОЛЬНЫЙ КОВРИК В СБОРЕ

    Click here

20. СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ № 1

    Click here

21. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

    Click here

22. СНИМИТЕ КОЛПАЧОК КРЕПЛЕНИЯ ЗАДНЕЙ КРЫШКИ № 1 (для моделей без задней крышки)

    Click here

23. СНИМИТЕ ПЕРЕДНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с задней крышкой)

    Click here

24. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Click here

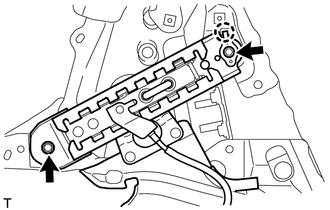

25. СНИМИТЕ ЗАЩЕЛКУ ЗАМКА СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 2 В СБОРЕ






    1. Выверните 2 болта.

    2. Освободите захват и снимите защелку.

       Note

       Не стирайте консистентную смазку со скользящей части защелки.

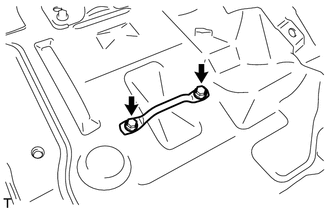

26. СНИМИТЕ ЗАЩЕЛКУ ЗАМКА ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ






    1. Выверните 2 болта и снимите защелку.
