НАКЛАДКА РУЛЕВОГО КОЛЕСА УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА




   1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

   2. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

   3. Одной рукой придерживайте накладку рулевого колеса.

   4.

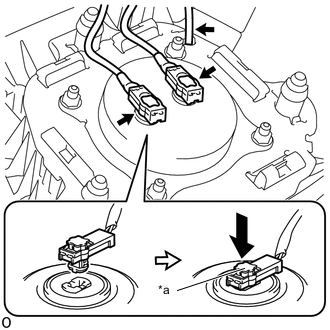

      Обозначения на рисунке

      *a	Замок разъема

      Подсоедините разъем подушки безопасности и заблокируйте замок разъема.

      Note

      При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

      Tech Tips

      Для подсоединения разъема подушки безопасности с другой стороны выполните аналогичные действия.

   5. Подсоедините разъем звукового сигнала.

   6. Установите накладку рулевого колеса на рулевое колесо в сборе.

   7. Убедитесь, что жгут проводов подушки безопасности и жгут проводов кнопки звукового сигнала не пережаты.

   8.

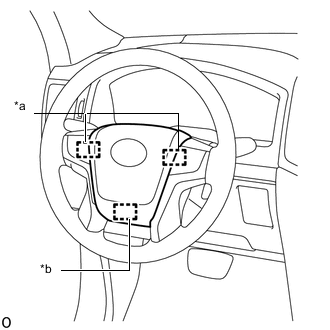

      Обозначения на рисунке

      *a	Верхний штифт
      *b	Нижний штифт

      Надавите на накладку рулевого колеса обеими руками, чтобы ввести верхний штифт в зацепление с торсионной пружиной.

   9. Надавите на накладку рулевого колеса обеими руками, чтобы ввести нижний штифт в зацепление с торсионной пружиной.

      Note

      После установки попробуйте оттянуть накладку рулевого колеса и убедитесь, что она закреплена надежно.

2. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3




   1. Введите в зацепление 2 захвата, чтобы установить крышку.

3. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2



   1.

      Обозначения на рисунке

      *A	Для моделей без системы круиз-контроля
      *B	для моделей с системой круиз-контроля

      Введите в зацепление 2 захвата, чтобы установить крышку.

4. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

   Note

   После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

5. ПРОВЕРЬТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА




   1. Не снимая с автомобиля накладку рулевого колеса, проведите осмотр. При обнаружении каких-либо из перечисленных ниже неполадок замените накладку рулевого колеса на новую:

      Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.

   2. Убедитесь, что звуковой сигнал работает.

      Если звуковой сигнал не работает, проверьте систему звукового сигнала.

6. ВЫПОЛНИТЕ ДИАГНОСТИЧЕСКУЮ ПРОВЕРКУ СИСТЕМЫ

   Нажмите здесь Click here

7. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS




   1. Проверьте контрольную лампу аварийного состояния SRS (см. стр. Click here).
