ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ (для задней двери) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ДВЕРИ № 2

    Click here

  2. СНИМИТЕ КРЫШКУ ПОДЛОКОТНИКА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Click here

  3. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Click here

  4. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Click here

  5. СНИМИТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

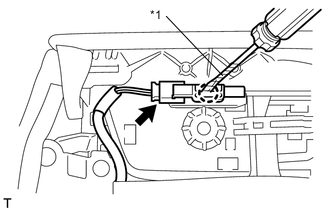

    1. B001IJBE01
      Обозначения на рисунке
      *1 Защитная клейкая лента

      Отсоедините разъем.

    2. С помощью отвертки освободите захват и снимите лампу.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  6. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ

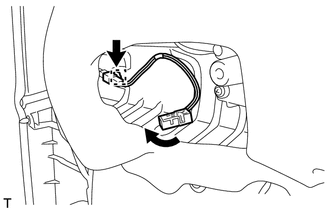

    1. A01XL3S

      Отсоедините разъем.

    2. Снимите зажим.

    3. Поверните лампу в направлении, указанном стрелкой, и снимите ее.
