СИСТЕМА ПОСАДКИ И ЗАПУСКА (для функции запуска) СХЕМА СИСТЕМЫ


  1. СИСТЕМА ПОСАДКИ И ЗАПУСКА (для функции запуска)

    B001GEHE01

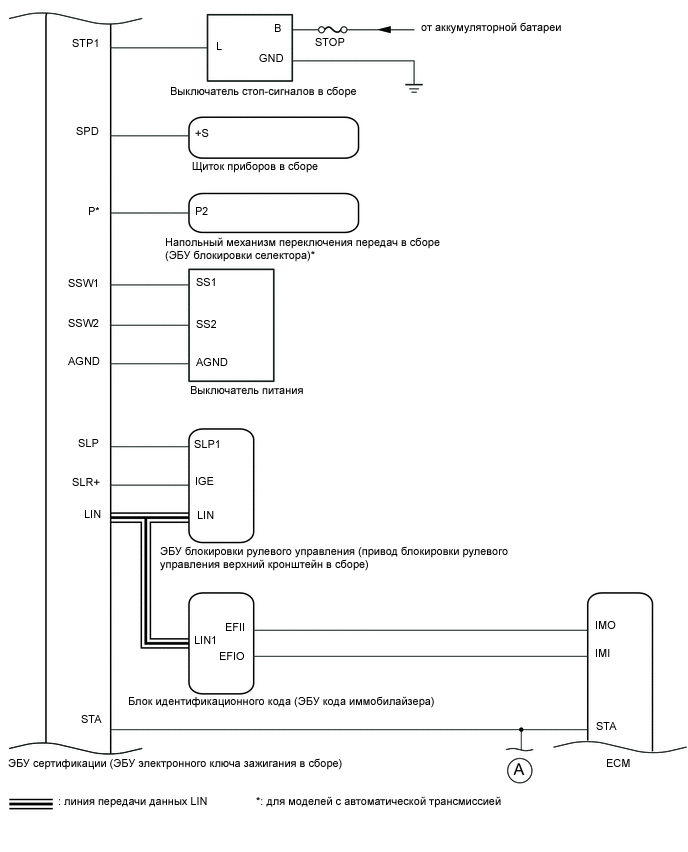

    B001CC3E01

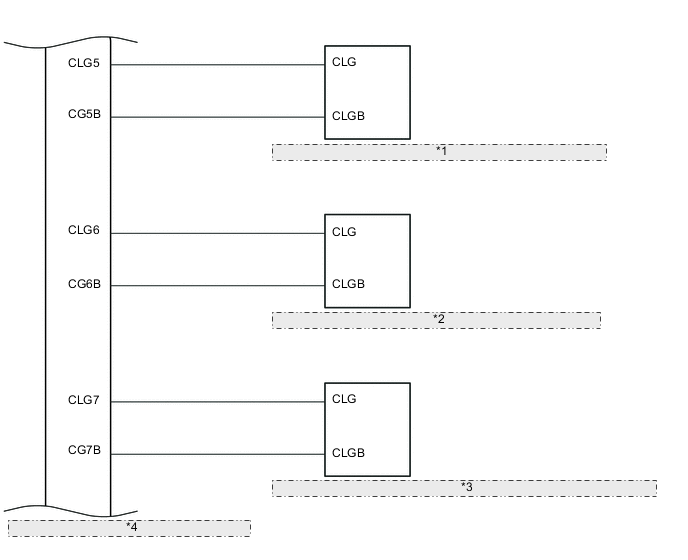

    *1 Внутренняя антенна электронного ключа № 1 в сборе (в переднем полу)
    *2 Внутренняя антенна электронного ключа № 2 в сборе (в заднем полу)
    *3 Внутренняя антенна электронного ключа № 3 в сборе (внутри багажного отделения)
    *4 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

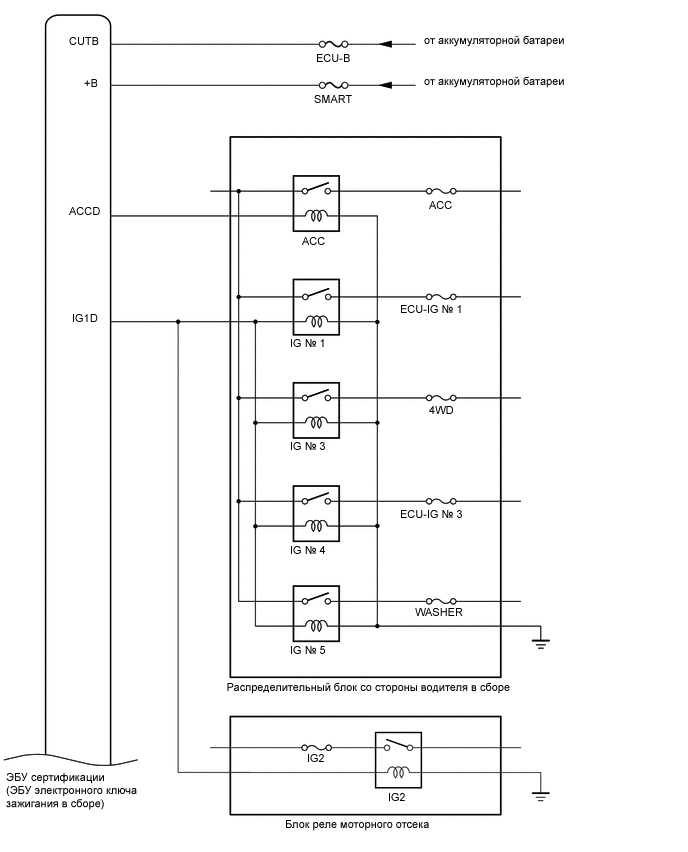

    B001H5CE01

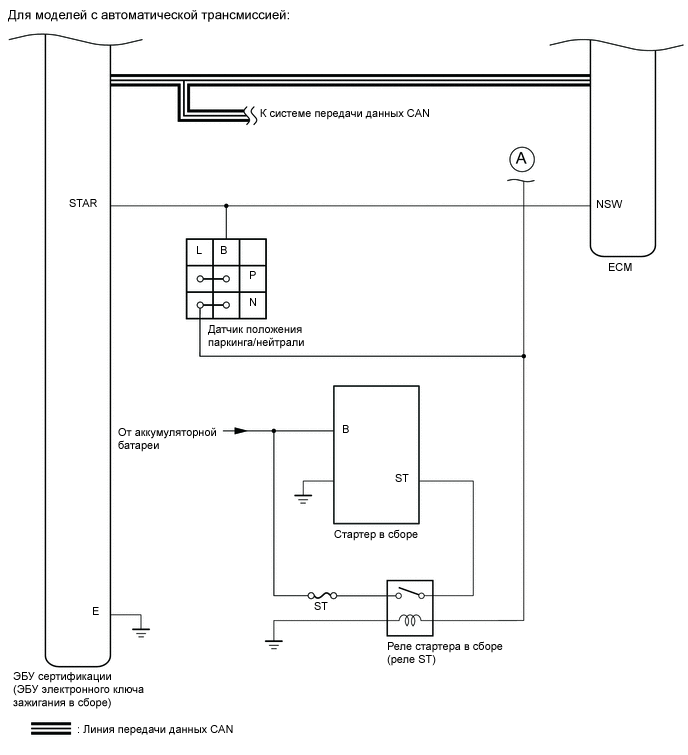

    B001HBTE01

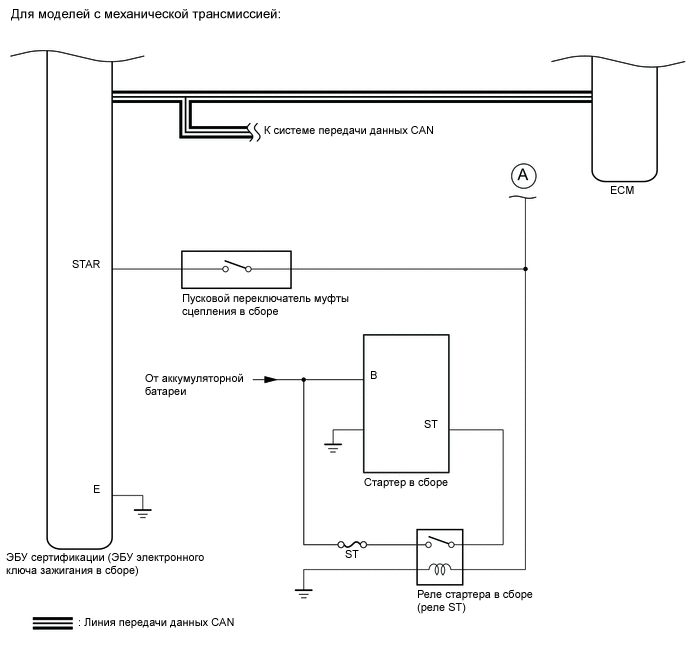

    B001GZHE01
    Устройство Описание

    Выключатель зажигания


    • Усилитель электронного ключа зажигания

    • Включает питание и запускает двигатель.

    • Содержит встроенный усилитель электронного ключа зажигания, который обеспечивает запуск двигателя, когда передатчик электронного ключа не функционирует надлежащим образом из-за разряженной батареи или действия помех.
    ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

    • Изменяет режим источника питания, управляя реле ACC и IG.

    • Управляет запуском с помощью реле стартера.

    • Выполняет проверку ключа.

    • Управляет антеннами электронного ключа (наружными), антеннами электронного ключа (внутренними) и датчиками блокировки/разблокировки дверей.

    • Выдает команды на блокировку/разблокировку дверей системой посадки.

    • Выдает управляющие сигналы на блокировку/разблокировку в ЭБУ блокировки рулевого управления (привод блокировки рулевого управления или верхний кронштейн в сборе).

    • Выдает команды на включение/выключение иммобилайзера.

    • Формирует область обнаружения системы посадки и запуска.
    Блок идентификационного кода (ЭБУ кода иммобилайзера)

    • Получает команды от ЭБУ сертификации (ЭБУ электронного ключа зажигания) и передает команды на включение/выключение иммобилайзера в ECM.

    • Регистрирует коды для проверки функции посадки.
    ECM Передает в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) сигнал, указывающий на успешный запуск двигателя, при запуске двигателя.
    ЭБУ блокировки рулевого управления (привод блокировки рулевого управления верхний кронштейн в сборе)

    • Получает управляющие сигналы от ЭБУ сертификации (ЭБУ электронного ключа зажигания ) и приводит в действие ЭБУ блокировки рулевого управления (привод блокировки рулевого управления или верхний кронштейн в сборе).

    • Регистрирует коды для проверки функции посадки.
    Щиток приборов в сборе

    • Выдает различные предупреждения в соответствии с управляющими сигналами ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    • Передает сигнал скорости автомобиля в различные ЭБУ.
    Реле IG, ACC Включается/выключается под управлением ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и обеспечивает подачу питания в каждую систему.
    Выключатель стоп-сигналов в сборе Регистрирует нажатие педали тормоза (переход выключателя во включенное состояние) и передает соответствующий сигнал в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    • Внутренняя антенна электронного ключа № 1 в сборе (в переднем полу)

    • Внутренняя антенна электронного ключа № 2 в сборе (в заднем полу)

    • Внутренняя антенну электронного ключа № 3 в сборе (внутри багажного отделения)

    		 Передает код запроса от ЭБУ сертификации (ЭБУ электронного ключа зажигания) и формирует область обнаружения в салоне автомобиля.
    Приемник системы блокировки дверей Получает код системы посадки и запуска / код системы дистанционного управления, передаваемый передатчиком электронного ключа в сборе, и направляет его в ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
    Передатчик электронного ключа в сборе Передает идентификационный код при получении сигнала запроса.
