СИСТЕМА ПОСАДКИ И ЗАПУСКА (для моделей с функцией посадки), Diagnostic DTC:B27A1

Код DTC Наименование DTC
B27A1 Обрыв в цепи антенны электронного ключа двери водителя

ОПИСАНИЕ

ЭБУ сертификации формирует сигнал запроса и передает его на наружную ручку передней двери (со стороны водителя) с интервалом 250 мс. Наружная ручка передней двери (со стороны водителя) определяет наличие электронного ключа вблизи автомобиля и, если сигнал запроса принимается с расстояния не более 1,0 м (3,28 фута) от двери водителя, сигнал передается с интервалом 250 мс. ЭБУ сертификации регистрирует код DTC B27A1 при обнаружении обрыва цепи между ЭБУ сертификации и наружной ручкой передней двери (со стороны водителя) (CLG1 - ANT1, CG1B - ANT2).

Код DTC Условие обнаружения DTC Неисправный участок
B27A1 Обнаружен обрыв цепи между ЭБУ сертификации и наружной ручкой передней двери (со стороны водителя) (CLG1 - ANT1, CG1B - ANT2).

  • Жгут или разъем

  • Наружная ручка передней двери в сборе (со стороны водителя)

  • ЭБУ сертификации

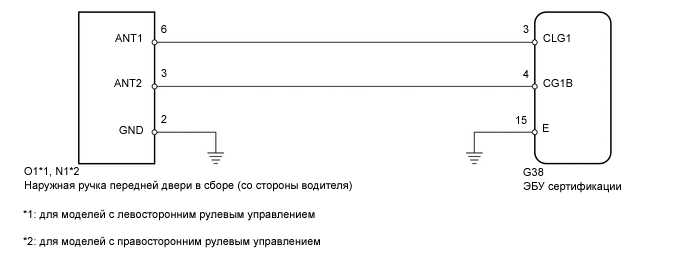

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01XCXME01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Система посадки и запуска (при реализации функции посадки) обменивается данными с использованием мультиплексной системы передачи данных (системы передачи данных LIN) и системы передачи данных CAN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (см. стр. Click here). Приступать к диагностике системы посадки и запуска (функции посадки) следует только после подтверждения нормальной работы систем передачи данных.

  • При использовании портативного диагностического прибора для диагностики с выключенным зажиганием: Подключите портативный диагностический прибор к разъему DLC3 и поочередно устанавливайте выключатель освещения какого-либо дверного проема во включенное и выключенное состояния с интервалом 1,5 с до тех пор, пока не установится связь между портативным диагностическим прибором и автомобилем.

  • Перед заменой ЭБУ сертификации изучите бюллетень технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СОЕДИНЕНИЕ РАЗЪЕМА


    1. Выключите зажигание.

    2. Проверьте правильность подключения разъемов к ЭБУ сертификации и наружной ручке передней двери (со стороны водителя).

      OK
      Разъемы подсоединены должным образом.

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ – ЭБУ СЕРТИФИКАЦИИ)


    1. Отсоедините разъем O1*1 или N1*2 ручки.


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    2. Отсоедините разъем G38 ЭБУ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      O1-3 (ANT2) - G38-4 (CG1B) Всегда Менее 1 Ом
      O1-6 (ANT1) - G38-3 (CLG1) Всегда Менее 1 Ом
      O1-2 (GND) - масса Всегда Менее 1 Ом
      G38-4 (CG1B) - масса Всегда 10 кОм или более
      G38-3 (CLG1) - масса Всегда 10 кОм или более
      G38-15 (E) - масса Всегда Менее 1 Ом
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      N1-3 (ANT2) - G38-4 (CG1B) Всегда Менее 1 Ом
      N1-6 (ANT1) - G38-3 (CLG1) Всегда Менее 1 Ом
      N1-2 (GND) - масса Всегда Менее 1 Ом
      G38-4 (CG1B) - масса Всегда 10 кОм или более
      G38-3 (CLG1) - масса Всегда 10 кОм или более
      G38-15 (E) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ

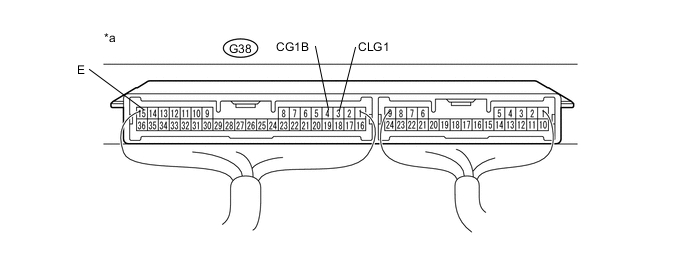

    1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      A01XG8VE01
      Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ сертификации)

      		 - -
      OK
      Подключение диагностического прибора Положение переключателя Заданные условия
      G38-3 (CLG1) - G38-15 (E) Зажигание выключено, все двери закрыты, ключ находится вне салона и выключатель LOCK (ЗАБЛОКИР) передатчика не нажат → нажат Импульсы не формируются → Импульсы формируются
      G38-4 (CG1B) - G38-15 (E) Зажигание выключено, все двери закрыты, ключ находится вне салона и выключатель LOCK (ЗАБЛОКИР) передатчика не нажат → нажат Импульсы не формируются → Импульсы формируются

    NG

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ

    OK

  4. ЗАМЕНИТЕ НАРУЖНУЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (СО СТОРОНЫ ВОДИТЕЛЯ)


    1. Временно замените наружную ручку передней двери в сборе (со стороны водителя) новой или заведомо исправной (см. стр. Click here).


    ДАЛЕЕ

  5. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Проверьте коды DTC (см. стр. Click here).

      OK
      DTC B27A1 не выводится.

    OK

    КОНЕЦ (НЕИСПРАВНА НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ)

    NG

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
