СИСТЕМА ПОСАДКИ И ЗАПУСКА (для моделей с функцией посадки) Не действуют функции блокировки и разблокировки для двери водителя

ОПИСАНИЕ

Если функции блокировки и разблокировки системы посадки не действуют только для двери водителя, возможно, от двери водителя не передается код запроса, либо неисправна наружная ручка двери водителя (сенсорный датчик). Если функции системы посадки для других дверей действуют нормально, то обмен данными между передатчиком электронного ключа в сборе и приемником системы управления замками дверей происходит нормально. В этом случае неисправность может быть вызвана нарушением передачи кодов запроса (обмена данными между ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) и наружной ручкой передней двери (двери водителя) (антенной электронного ключа)) или интерференцией радиоволн.

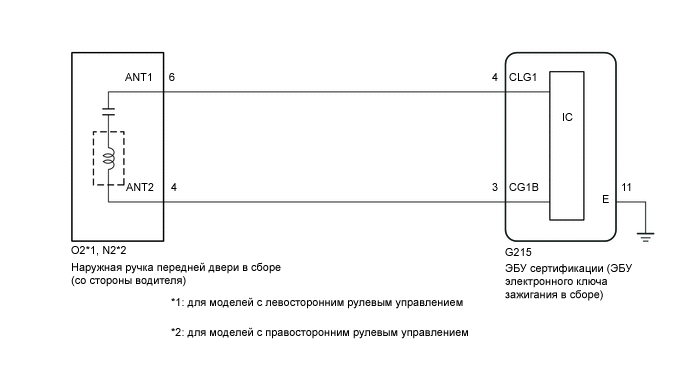

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001EMHE90

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • Система посадки и запуска (функция посадки) использует системы передачи данных LIN и CAN. Проверьте работоспособность системы передачи данных, следуя указаниям из раздела "Порядок поиска неисправностей". Приступать к диагностике системы посадки и запуска (функции посадки) следует только после подтверждения нормальной работы систем передачи данных.

    Нажмите здесь Click here

  • При использовании GTS с выключенным зажиганием двигателя, подсоедините GTS к DLC3 и включайте и выключайте освещение проема двери с интервалами 1,5 секунды или менее до тех пор, пока не начнется обмен данными между GTS и автомобилем. Затем выберите код модели "KEY REGIST" в ручном режиме и войдите в следующие пункты меню: Body Electrical / Entry&Start(CAN). При использовании GTS периодически включайте и выключайте выключатель освещения дверного проема с интервалом не более 1,5 с, чтобы поддерживать связь между GTS и автомобилем.

  • Убедитесь, что в автомобиле отсутствуют передатчики электронных ключей в сборе.

  • Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) обратитесь к разделу "Система посадки и запуска (функция посадки)" - меры предосторожности.

    Нажмите здесь Click here

  • После ремонта выполните операцию "Подтверждение вывода кода DTC" и убедитесь, что коды DTC не выводятся.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ


    1. Приводя в действие выключатель системы блокировки дверей на главном переключателе сети мультиплексной связи, убедитесь, что двери блокируются и разблокируются в соответствии с состоянием выключателя.

      Нажмите здесь Click here

      OK
      Дверные замки работают надлежащим образом.
      Результат
      Перейти к
      OK
      NG

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ" Нажмите здесь Click here

    OK

  2. ПРОВЕРЬТЕ DTC


    1. Проверьте наличие кодов DTC.

      Нажмите здесь Click here

      Результат
      Результат Перейти к
      DTC не выводятся. А
      Коды DTC выводятся B

    B

    СМ. ТАБЛИЦУ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    А

  3. ПРОВЕРЬТЕ ПРОХОЖДЕНИЕ РАДИОВОЛН


    1. B001EUIC01
      *A Для моделей с левосторонним рулевым управлением
      *B Для моделей с правосторонним рулевым управлением
      *a Примерно 0,3 м (0,984 фута)

      Расположите передатчик электронного ключа в сборе на расстоянии примерно 0,3 м (0,984 фута) от наружной ручки передней двери в сборе (со стороны водителя) и выполните проверку функции посадки.

      Нажмите здесь Click here

      Tech Tips


      • Когда передатчик электронного ключа в сборе находится в радиусе 0,2 м (0,656 фута) от наружной ручки передней двери в сборе (двери водителя), обмен данными невозможен.

      • Когда передатчик электронного ключа в сборе находится вблизи наружной ручки передней двери в сборе (двери водителя), вероятность интерференции снижается, и можно проверить, является ли интерференция причиной признака неисправности.

      • Если результат проверки работы указывает на то, что неисправность проявляется в определенном месте или в определенное время, высока вероятность интерференции. Кроме того, причиной помех могут быть дополнительно установленные устройства. Если данные устройства установлены, снимите их и выполните проверку работы.

      • Влияние электромагнитных помех может проявляться, когда автомобиль находится вблизи радиовещательных антенн, больших видеодисплеев, беспроводных систем открывания дверей гаража, беспроводных камер систем безопасности, домашних систем безопасности и т. д. В этом случае переместите автомобиль в другое место и проверьте, имеются ли улучшения в работе систем.

      • При наличии прибора для контроля электромагнитного излучения, например, измерителя уровня сигнала, изучите зону, проведя измерения как в низкочастотном диапазоне (который используется антеннами автомобиля для формирования области обнаружения ключа), так и в высокочастотном диапазоне (который используется передатчиком электронного ключа для передачи данных), чтобы выявить места, где действуют электромагнитные помехи.

      • Если несколько раз проверить работу функцию блокировки системы посадки, она может последовательно сработать только до 2 раз. Чтобы последовательно задействовать функцию не менее 3 раз, необходимо один раз разблокировать двери. Это относится только к функции блокировки системы посадки. Другие функции управления замками дверей, например, дистанционную блокировку дверей, можно задействовать последовательно неограниченное число раз. (для моделей с системой двойной блокировки)

      Результат
      Результат Перейти к
      Функции системы не работают должным образом А
      Функции системы посадки работают нормально B

    B

    ПОДВЕРГАЕТСЯ ИНТЕРФЕРЕНЦИИ

    А

  4. СНИМИТЕ ПОКАЗАНИЯ GTS (D-DOOR TOUCH SENSOR)


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Entry&Start / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

    6. Откройте и закройте дверь водителя.

    7. Когда передатчик электронного ключа в сборе находится снаружи автомобиля, нажмите выключатель блокировки на передатчике электронного ключа в сборе, чтобы заблокировать все двери.

    8. Удерживайте передатчик электронного ключа на высоте наружной ручки двери в сборе и на расстоянии примерно 0,3 м (0,984 фута) от двери водителя.

    9. Убедитесь, что светодиод на передатчике электронного ключа в сборе мигает.

    10. Снимите показания с дисплея GTS в режиме DATA LIST.

    11. B001IMRC01
      *A Для моделей с левосторонним рулевым управлением
      *B Для моделей с правосторонним рулевым управлением
      *a Датчик разблокировки (с обратной стороны)

      Коснитесь датчика разблокировки на обратной стороне наружной ручки передней двери (двери водителя) в сборе.

      Tech Tips

      При повторной проверке работы датчика разблокировки обязательно выполняйте процедуру, начиная с шага (f).

      Entry&Start (посадка и запуск)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Диапазон Нормальное состояние Замечание по диагностике
      D-Door Touch Sensor Сенсорный датчик двери водителя (датчик разблокировки) ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Прикосновение к сенсорному датчику двери водителя (датчику разблокировки)

      OFF (ВЫКЛ): Прикосновение к сенсорному датчику двери водителя (датчику разблокировки) отсутствует

      • Показывает, включен или выключен датчик разблокировки (даже при касании датчика и поддержании контакта с ним значение "ON" (ВКЛ) отображается только кратковременно).

      • Когда функция разблокировки системы посадки не работает, этот параметр в списке Data List используется, чтобы определить наличие неисправности датчика разблокировки.
      OK
      Показания на экране GTS правильно изменяются в соответствии с управлением наружной ручкой передней двери (двери водителя).
      Результат
      Перейти к
      OK
      NG

    NG

    ПЕРЕЙДИТЕ К ШАГУ 8 Click here

    OK

  5. СНИМИТЕ ПОКАЗАНИЯ GTS (D-DOOR TRIGGER SWITCH)


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Entry&Start / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

    6. Откройте и закройте дверь водителя.

    7. Удерживайте передатчик электронного ключа на высоте наружной ручки двери в сборе и на расстоянии примерно 0,3 м (0,984 фута) от двери водителя.

    8. Снимите показания с дисплея GTS в режиме DATA LIST.

    9. B001CBKC01
      *A Для моделей с левосторонним рулевым управлением
      *B Для моделей с правосторонним рулевым управлением
      *a Датчик блокировки

      Коснитесь датчика блокировки наружной ручки передней двери (двери водителя) в сборе.

      Tech Tips


      • Если дверь не блокируется даже при касании датчика блокировки, прикоснитесь к нему ладонью.

      • При повторной проверке работы датчика блокировки обязательно выполняйте процедуру, начиная с шага (f).

      Entry&Start (посадка и запуск)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Диапазон Нормальное состояние Замечание по диагностике
      D-Door Trigger Switch Сенсорный датчик двери водителя (датчик блокировки) ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Прикосновение к сенсорному датчику двери водителя (датчику блокировки)

      OFF (ВЫКЛ): Прикосновение к сенсорному датчику двери водителя (датчику блокировки) отсутствует

      • Показывает, включен или выключен датчик блокировки (даже при касании датчика и поддержании контакта с ним значение "ON" (ВКЛ) отображается только кратковременно).

      • Когда функция блокировки системы посадки не работает, этот параметр в списке Data List используется, чтобы определить наличие неисправности датчика блокировки.

      Tech Tips

      Если несколько раз проверить работу функцию блокировки системы посадки, она может последовательно сработать только до 2 раз. Чтобы последовательно задействовать функцию не менее 3 раз, необходимо один раз разблокировать двери. Это относится только к функции блокировки системы посадки. Другие функции управления замками дверей, например, дистанционную блокировку дверей, можно задействовать последовательно неограниченное число раз. (для моделей с системой двойной блокировки)

      OK
      Показания на экране GTS правильно изменяются в соответствии с управлением наружной ручкой передней двери (двери водителя).
      Результат
      Перейти к
      OK
      NG

    NG

    ПЕРЕЙДИТЕ К ШАГУ 8 Click here

    OK

  6. ПРОВЕРЬТЕ РЕЖИМ ДИАГНОСТИКИ КЛЮЧА


    1. Проверьте следующую антенну в режиме диагностики ключа.

    2. Выберите либо канал 1, либо канал 2 и выполните проверку в режиме диагностики ключа для каждого канала.


      1. B001EUIC01
        *A Для моделей с левосторонним рулевым управлением
        *B Для моделей с правосторонним рулевым управлением
        *a 0,7 - 1 м (2,30 - 3,28 фута)

        Проверьте антенну электронного ключа (двери водителя):

        Когда передатчик электронного ключа находится на расстоянии 0,7 - 1 м (2,30 - 3,28 фута) от наружной ручки передней двери (для двери водителя), убедитесь, что звучит зуммер системы дистанционной блокировки дверей.

        Tech Tips


        • Выберите канал 1 или канал 2 и проверьте режим диагностики ключа для каждого канала.

        • Если сигнал зуммера раздается при отображении [CH1], но не при [CH2], передатчик электронного ключа в сборе не может быть обнаружен каналом 2 по причине неисправности такой, как электромагнитные помехи.

      Результат
      Результат Перейти к
      Зуммер системы дистанционного управления замками дверей не звучит А
      Зуммер системы дистанционного управления замками дверей звучит B

    B

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    А

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ) – НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (ДВЕРИ ВОДИТЕЛЯ))


    1. Отсоедините разъем G215 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

    2. Отсоедините разъем O2*1 или N2*2 наружной ручки передней двери в сборе (двери водителя).


      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      G215-4 (CLG1) - O2-6 (ANT1) Всегда Менее 1 Ом
      G215-3 (CG1B) - O2-4 (ANT2) Всегда Менее 1 Ом
      G215-4 (CLG1) или O2-6 (ANT1) - масса Всегда 10 кОм или более
      G215-3 (CG1B) или O2-4 (ANT2) - масса Всегда 10 кОм или более
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      G215-4 (CLG1) - N2-6 (ANT1) Всегда Менее 1 Ом
      G215-3 (CG1B) - N2-4 (ANT2) Всегда Менее 1 Ом
      G215-4 (CLG1) или N2-6 (ANT1) - масса Всегда 10 кОм или более
      G215-3 (CG1B) или N2-4 (ANT2) - масса Всегда 10 кОм или более
      Результат
      Перейти к
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  8. ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ) (ВЫХОД НА АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА ДВЕРИ ВОДИТЕЛЯ)

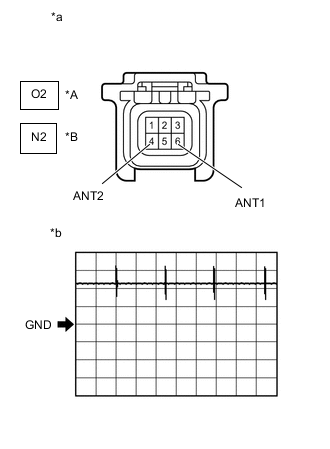

    1. B001HWDC01
      *A Для моделей с левосторонним рулевым управлением
      *B Для моделей с правосторонним рулевым управлением
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к наружной ручке передней двери в сборе (двери водителя))
      *b Осциллограмма 1

      Подсоедините разъем G215 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

    2. С помощью осциллографа проверьте форму сигнала.

      OK
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Настройки прибора Заданные условия
      O2-6 (ANT1) - O2-4 (ANT2)

      Процедура:


      1. Зажигание выключено

      2. все двери закрыты

      3. Передатчик электронного ключа в сборе не находится внутри автомобиля

      4. Все двери заблокированы с помощью дистанционной блокировки

        (передатчик электронного ключа в сборе находится вне области обнаружения*)

      		 5 В/дел., 100 мс/ дел.

      Формирование импульсов

      (см. осциллограмму 1)
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Настройки прибора Заданные условия
      N2-6 (ANT1) - N2-4 (ANT2)

      Процедура:


      1. Зажигание выключено

      2. все двери закрыты

      3. Передатчик электронного ключа в сборе не находится внутри автомобиля

      4. Все двери заблокированы с помощью дистанционной блокировки

        (передатчик электронного ключа в сборе находится вне области обнаружения*)

      		 5 В/дел., 100 мс/ дел.

      Формирование импульсов

      (см. осциллограмму 1)

      *: Подробные сведения об областях обнаружения функции посадки приводятся в разделе "Проверка работы".

      Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    NG

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    OK

  9. ПРОВЕРЬТЕ ДЕЙСТВИЕ ФУНКЦИИ БЛОКИРОВКИ СИСТЕМЫ ПОСАДКИ


    1. Подсоедините все разъемы и убедитесь, что функции блокировки и разблокировки системы посадки работают должным образом.

      Нажмите здесь Click here

      Результат
      Результат Следующий шаг
      Функции системы не работают должным образом А
      Функции системы посадки работают нормально B

    B

    КОНЕЦ (РАЗЪЕМ НЕ БЫЛ ПОДСОЕДИНЕН НАДЕЖНО)

    А

  10. ЗАМЕНИТЕ НАРУЖНУЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (СО СТОРОНЫ ВОДИТЕЛЯ)


    1. Замените наружную ручку передней двери в сборе (двери водителя) новой или наружную ручку передней двери в сборе (двери переднего пассажира), если она не работает должным образом.

      Нажмите здесь Click here

      Результат
      Перейти к
      ДАЛЕЕ

    ДАЛЕЕ

  11. ПРОВЕРЬТЕ ДЕЙСТВИЕ ФУНКЦИИ БЛОКИРОВКИ СИСТЕМЫ ПОСАДКИ


    1. Убедитесь, что функции блокировки и разблокировки системы посадки работают должным образом.

      Нажмите здесь Click here

      Результат
      Результат Следующий шаг
      Функции системы посадки работают нормально А
      Функции системы не работают должным образом B

    А

    КОНЕЦ (НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (СО СТОРОНЫ ВОДИТЕЛЯ) НЕИСПРАВНА)

    B

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
