СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN (для моделей с правосторонним рулевым управлением, без системы посадки и запуска) Короткое замыкание на GND в шине CAN

ОПИСАНИЕ

Если сопротивление между контактами 6 (CANH) и 4 (CG) или контактами 14 (CANL) и 4 (CG) разъема DLC3 составляет менее 200 Ом, возможно, между шиной CAN и цепью GND имеется короткое замыкание.

Признак Неисправный участок
Сопротивление между контактами 6 (CANH) и 4 (CG) или контактами 14 (CANL) и 4 (CG) разъема DLC3 составляет менее 200 Ом.

  • Короткое замыкание между шинами CAN и цепью GND

  • Щиток приборов в сборе

  • Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)*1

  • Электромагнитный клапан главного цилиндра (ЭБУ системы противоскольжения)*2

  • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

  • Центральный датчик системы SRS в сборе

  • Витой кабель в сборе (датчик угла поворота рулевого колеса)*2

  • Радиоприемник с дисплеем в сборе*3

  • ЭБУ полного привода

  • Блок управления системой кондиционирования в сборе

  • ЭБУ рулевого управления с усилителем*4

  • ЭБУ сетевого шлюза*5

  • Датчик рысканья в сборе

  • ECM

  • Разъем распределительного блока № 1

  • Разъем распределительного блока № 2

  • Разъем распределительного блока № 3

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01XJWGE01
A01XEIRE01
A01XLG6E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips

Управление замком зажигания, любыми выключателями или связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин CAN.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note


      • После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).


    ДАЛЕЕ

  2. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ВСПОМОГАТЕЛЬНАЯ ШИНА CAN DLC3)


    1. A01XEIPE10
      Обозначения на рисунке
      *a Вид спереди разъема DLC3

      Отсоедините разъем G132 распределительного блока № 2.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G48-6 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G48-14 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К DLC3 (CANH, CANL)

    OK

  3. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G132 распределительного блока № 2.


    ДАЛЕЕ

  4. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)


    1. A01XEIPE10
      Обозначения на рисунке
      *a Вид спереди разъема DLC3

      Отсоедините разъем G134 распределительного блока № 3.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G48-6 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G48-14 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    OK

  5. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

    Note

    Для моделей с 5L-E перейдите к разделу "Проверьте шину CAN на короткое замыкание на GND (распределительный блок № 3 - блок управления системой кондиционирования)".


    1. A01XLGIE03
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 3)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G134-5 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G134-16 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    OK

  6. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 3 - БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)

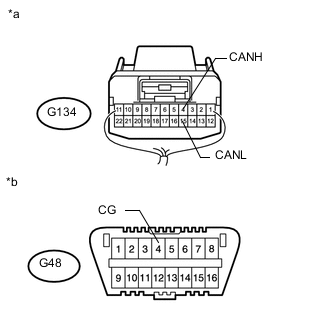

    1. A01XLGIE04
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 3)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G134-4 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G134-15 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    OK

  7. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ ПОЛНОГО ПРИВОДА)

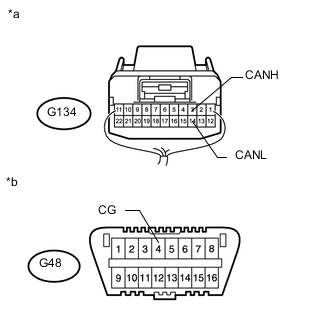

    1. A01XLGIE05
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 3)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G134-3 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G134-14 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    OK

  8. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ДАТЧИК РЫСКАНЬЯ)

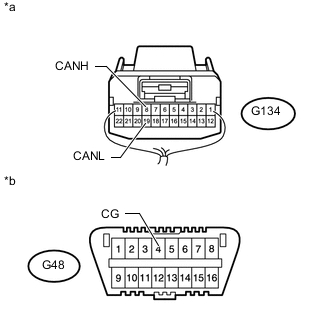

    1. A01XI7LE03
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 3)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G134-8 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G134-19 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    OK

  9. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЭБУ СЕТЕВОГО ШЛЮЗА)

    Note

    Для автомобилей без сенсорной системы помощи при парковке TOYOTA (с 4 датчиками) обратитесь к разделу "Проверьте линию шины CAN на короткое замыкание на GND (разъем распределительного блока № 3 – ECM)".


    1. A01XI7LE04
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 3)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G134-6 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G134-17 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    OK

  10. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3 - ЕСМ)

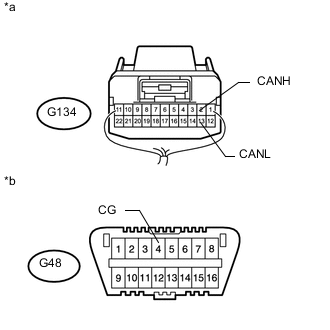

    1. A01XLGIE06
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 3)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G134-2 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G134-13 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более
      Результат
      Результат Следующий шаг
      OK А
      NG (для моделей с 1KD-FTV) B
      NG (для моделей с 5L-E) C

    А

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3

    B

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    C

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

  11. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G134 распределительного блока № 3.


    ДАЛЕЕ

  12. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)

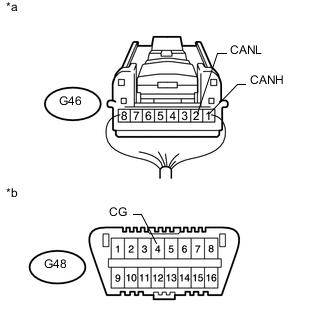

    1. A01XDTDE04
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ рулевого управления с усилителем в сборе)
      *b Вид спереди разъема DLC3

      Отсоедините разъем G46 ЭБУ рулевого управления с усилителем.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G46-1 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G46-2 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (CANH, CANL)

  13. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G134 распределительного блока № 3.


    ДАЛЕЕ

  14. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)


    1. A01XI8LE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к блоку управления системой кондиционирования)
      *b Вид спереди разъема DLC3

      Отсоедините разъем G25 блока управления системой кондиционирования.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G25-11 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G25-12 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К БЛОКУ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (CANH, CANL)

  15. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G134 распределительного блока № 3.


    ДАЛЕЕ

  16. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ ПОЛНОГО ПРИВОДА)


    1. A01XMIAE03
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ полного привода)
      *b Вид спереди разъема DLC3

      Отсоедините разъем G53 ЭБУ полного привода.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G53-19 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G53-20 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ЭБУ ПОЛНОГО ПРИВОДА (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЭБУ ПОЛНОГО ПРИВОДА (CANH, CANL)

  17. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G134 распределительного блока № 3.


    ДАЛЕЕ

  18. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ДАТЧИК РЫСКАНЬЯ)


    1. A01XM5DE03
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику рысканья в сборе)
      *b Вид спереди разъема DLC3

      Отсоедините разъем G52 датчика рысканья в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G52-3 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G52-2 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ДАТЧИК РЫСКАНЬЯ В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ДАТЧИКУ РЫСКАНЬЯ (CANH, CANL)

  19. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G134 распределительного блока № 3.


    ДАЛЕЕ

  20. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ СЕТЕВОГО ШЛЮЗА)

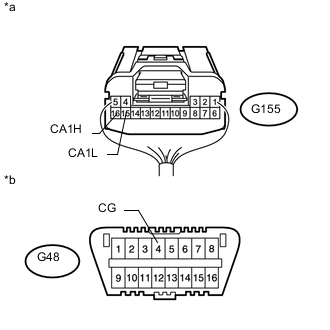

    1. A01XID0E02
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ сетевого шлюза)
      *b Вид спереди разъема DLC3

      Отсоедините разъем G155 ЭБУ сетевого шлюза.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G155-16 (CA1H) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G155-15 (CA1L) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ СЕТЕВОГО ШЛЮЗА (CA1H, CA1L)

  21. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G134 распределительного блока № 3.


    ДАЛЕЕ

  22. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЕСМ)

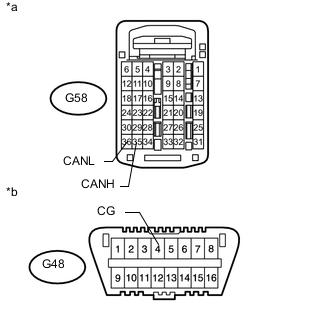

    1. A01XE7DE03
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к ECM)
      *b Вид спереди разъема DLC3

      Отсоедините разъем G58 ЕСМ.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G58-35 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G58-36 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЕСМ (CANH, CANL)

  23. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G134 распределительного блока № 3.


    ДАЛЕЕ

  24. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЕСМ)


    1. A01XFB0E02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ECM)
      *b Вид спереди разъема DLC3

      Отсоедините разъем G183 ЕСМ.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G183-25 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G183-31 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ECM (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЕСМ (CANH, CANL)

  25. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G134 распределительного блока № 3.


    ДАЛЕЕ

  26. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)

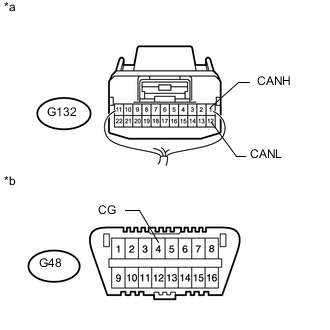

    1. A01XLGIE07
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Отсоедините разъем G132 распределительного блока № 2.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G132-1 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G132-12 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 3)

    OK

  27. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G132 распределительного блока № 2.


    ДАЛЕЕ

  28. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (СО СТОРОНЫ РАЗЪЕМА РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)


    1. A01XEIPE10
      Обозначения на рисунке
      *a Вид спереди разъема DLC3

      Отсоедините разъем A72 распределительного блока шины CAN № 1.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G48-6 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G48-14 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    OK

  29. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

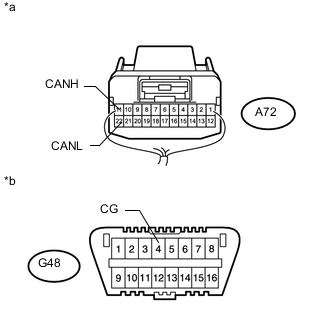

    1. A01XI7LE06
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 1)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      A72-11 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      A72-22 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более
      Результат
      Результат Следующий шаг
      OK А
      NG (для моделей без системы курсовой устойчивости) B
      NG (для моделей с системой курсовой устойчивости [с гидравлическим усилителем тормозной системы]) C

    B

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    C

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    А

  30. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1 - ЩИТОК ПРИБОРОВ)

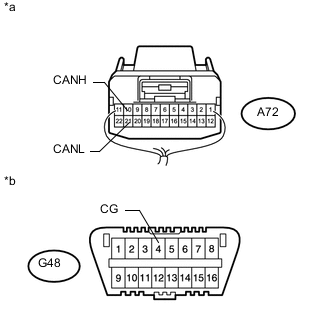

    1. A01XI7LE05
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 1)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      A72-10 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      A72-21 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

  31. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем A72 распределительного блока № 1.


    ДАЛЕЕ

  32. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)


    1. A01XH5YE03
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к блоку управления рабочими цилиндрами тормозов [ЭБУ системы противоскольжения])
      *b Вид спереди разъема DLC3

      Отсоедините разъем A6 блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      A6-25 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      A6-14 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (CANH, CANL)

  33. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем A72 распределительного блока № 1.


    ДАЛЕЕ

  34. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)


    1. A01XCW7E03
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к электромагнитному клапану главного цилиндра [ЭБУ системы противоскольжения])
      *b Вид спереди разъема DLC3

      Отсоедините разъем A7 электромагнитного клапана главного цилиндра (ЭБУ системы противоскольжения).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      A7-11 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      A7-25 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (CANH, CANL)

  35. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем A72 распределительного блока № 1.


    ДАЛЕЕ

  36. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЩИТОК ПРИБОРОВ)


    1. A01XIEQE03
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к щитку приборов в сборе)
      *b Вид спереди разъема DLC3

      Отсоедините разъем G6 щитка приборов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G6-40 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G6-39 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN, ПОДКЛЮЧЕННУЮ К ЩИТКУ ПРИБОРОВ (CANH, CANL)

  37. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем A72 распределительного блока № 1.


    ДАЛЕЕ

  38. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

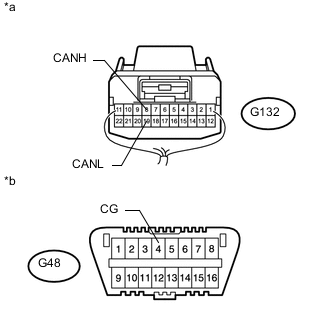

    1. A01XI7LE07
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Отсоедините разъем G132 распределительного блока № 2.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G132-8 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G132-19 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 1)

    OK

  39. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ)

    Note

    Для автомобилей без аудиовизуальной системы (с радиоприемником с дисплеем) обратитесь к разделу "Проверьте шину CAN на короткое замыкание на GND (разъем распределительного блока № 2 – центральный блок управления системы SRS)".

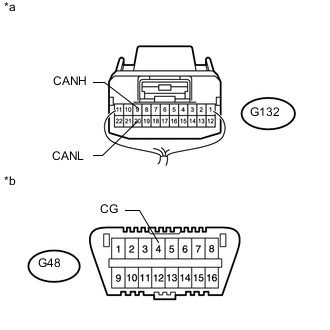

    1. A01XI7LE08
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G132-9 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G132-20 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    OK

  40. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)


    1. A01XLGIE08
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G132-5 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G132-16 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    OK

  41. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)

    Note

    Для моделей без системы курсовой устойчивости (с гидравлическим усилителем тормозной системы) перейдите к разделу "Проверьте шину CAN на короткое замыкание на GND (распределительный блок № 2 - главный ЭБУ кузова)".


    1. A01XI7LE09
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G132-7 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G132-18 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

    OK

  42. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2 - ГЛАВНЫЙ ЭБУ КУЗОВА)

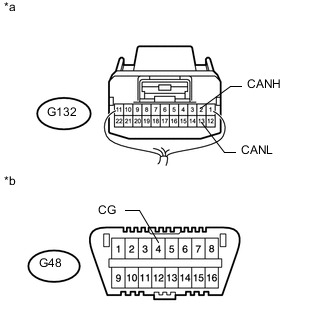

    1. A01XLGIE09
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока № 2)
      *b Вид спереди разъема DLC3

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G132-2 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G132-13 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА № 2

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ Click here

  43. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G132 распределительного блока № 2.


    ДАЛЕЕ

  44. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ)


    1. A01XHS2E02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику с дисплеем в сборе)
      *b Вид спереди разъема DLC3

      Отсоедините разъем H51 радиоприемника с дисплеем в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      H51-9 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      H51-10 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К РАДИОПРИЕМНИКУ С ДИСПЛЕЕМ В СБОРЕ (CANH, CANL)

  45. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G132 распределительного блока № 2.


    ДАЛЕЕ

  46. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

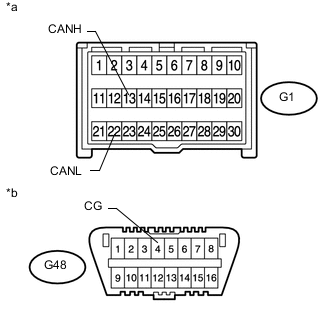

    1. A01XMQOE02
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к центральному блоку управления системы SRS)
      *b Вид спереди разъема DLC3

      Отсоедините разъем G1 центрального блока управления системы SRS.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G1-13 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G1-22 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ЦЕНТРАЛЬНОМУ БЛОКУ УПРАВЛЕНИЯ СИСТЕМЫ SRS (CANH, CANL)

  47. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G132 распределительного блока № 2.


    ДАЛЕЕ

  48. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)


    1. A01XC96E03
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к витому кабелю в сборе [датчику угла поворота рулевого колеса])
      *b Вид спереди разъема DLC3

      Отсоедините разъем G33 витого кабеля в сборе (датчика угла поворота рулевого колеса).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G33-4 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G33-3 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ (ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА) (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ДАТЧИКУ УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (CANH, CANL)

  49. ПОДСОЕДИНИТЕ РАЗЪЕМ


    1. Подсоедините разъем G132 распределительного блока № 2.


    ДАЛЕЕ

  50. ПРОВЕРЬТЕ ШИНУ CAN НА КОРОТКОЕ ЗАМЫКАНИЕ НА GND (ГЛАВНЫЙ ЭБУ КУЗОВА)


    1. A01XJVZE03
      Обозначения на рисунке
      *a

      Вид сзади разъема со стороны жгута проводов

      (к главному ЭБУ кузова [бортовому ЭБУ сети мультиплексной связи])
      *b Вид спереди разъема DLC3

      Отсоедините разъем G64 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      G64-14 (CANH) - G48-4 (CG) Зажигание выключено 200 Ом или более
      G64-13 (CANL) - G48-4 (CG) Зажигание выключено 200 Ом или более

    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) (см. стр. Click here)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN, ПОДСОЕДИНЕННУЮ К ГЛАВНОМУ ЭБУ КУЗОВОМ (CANH, CANL)
