СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN, Diagnostic DTC:B2324

Код DTC Наименование DTC
B2324 Прекращение обмена данными с ЭБУ левой задней двери

ОПИСАНИЕ

Данный DTC регистрируется, когда на 10 секунд и более прекращается обмен данными по шине LIN между электродвигателем стеклоподъемника левой задней двери и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи).

Код DTC Условие обнаружения DTC Неисправный участок
B2324 Прекращение обмена данными между электродвигателем стеклоподъемника левой задней двери и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) на 10 с и более.

  • Электродвигатель стеклоподъемника левой задней двери в сборе

  • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

  • Распределительный блок со стороны водителя

  • Жгут или разъем

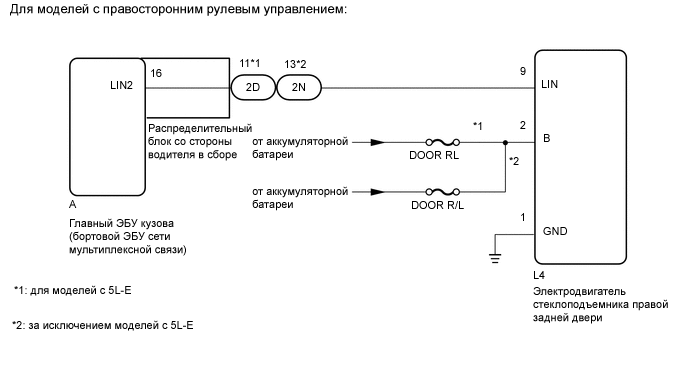

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001FNZE05
B001FNZE04

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:

    Подключите портативный диагностический прибор к автомобилю и с интервалом в 1,5 секунды включайте и выключайте освещение дверного проема до тех пор, пока не установится связь между диагностическим прибором и автомобилем.

  • Прежде чем переходить к следующей процедуре проверки, проверьте плавкие предохранители и лампы, относящиеся к данной системе.

Tech Tips

Когда прекращается обмен данными между электродвигателем стеклоподъемника левой задней двери и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи), также регистрируется код DTC B2325.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      OK
      DTC B2324 не выводится.

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

    NG

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)


    1. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока со стороны водителя в сборе (см. стр. Click here).

    2. Отсоедините разъем M4 электродвигателя стеклоподъемника левой задней двери.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      A-16 (LIN2) - M4-9 (LIN) Всегда Менее 1 Ом
      A-16 (LIN2) или M4-9 (LIN) - масса Всегда 10 кОм или более

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ — ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ) Click here

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    1. B001DNSE04
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к электродвигателю стеклоподъемника левой задней двери в сборе)

      Отсоедините разъем M4 электродвигателя стеклоподъемника левой задней двери.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      M4-1 (GND) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      M4-2 (B) - масса Всегда 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ


    1. Временно замените электродвигатель стеклоподъемника левой задней двери новым или заведомо исправным (см. стр. Click here).


    ДАЛЕЕ

  6. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  7. ПРОВЕРЬТЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      OK
      DTC B2324 не выводится.

    OK

    КОНЕЦ (НЕИСПРАВЕН ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

    NG

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) (см. стр. Click here)

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ — ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)


    1. для моделей с 5L-E


      1. Отсоедините разъем 2I*1 или 2D*2 распределительного блока со стороны водителя в сборе.


        • *1: для моделей с левосторонним рулевым управлением

          *2: для моделей с правосторонним рулевым управлением

      2. Отсоедините разъем M4 электродвигателя стеклоподъемника левой задней двери.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Для моделей с левосторонним рулевым управлением
        Подключение диагностического прибора Условие Заданные условия
        2I-24 - M4-9 (LIN) Всегда Менее 1 Ом
        2I-24 - масса Всегда 10 кОм или более
        Для моделей с правосторонним рулевым управлением
        Подключение диагностического прибора Условие Заданные условия
        2D-11 - L4-9 (LIN) Всегда Менее 1 Ом
        2D-11 - масса Всегда 10 кОм или более

    2. за исключением моделей с 5L-E


      1. Отсоедините разъем 2Q*1 или 2N*2 распределительного блока со стороны водителя в сборе.


        • *1: для моделей с левосторонним рулевым управлением

          *2: для моделей с правосторонним рулевым управлением

      2. Отсоедините разъем M4 электродвигателя стеклоподъемника левой задней двери.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Для моделей с левосторонним рулевым управлением
        Подключение диагностического прибора Условие Заданные условия
        2Q-24 - M4-9 (LIN) Всегда Менее 1 Ом
        2Q-24 - масса Всегда 10 кОм или более
        Для моделей с правосторонним рулевым управлением
        Подключение диагностического прибора Условие Заданные условия
        2N-13 - L4-9 (LIN) Всегда Менее 1 Ом
        2N-13 - масса Всегда 10 кОм или более

    OK

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
