РУЛЕВОЕ КОЛЕСО ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ В СБОРЕ (для моделей с переключателями аудиосистемы, монитора, телефона, голосового управления, многофункциональным переключателем и выключателем системы контроля дистанции)


    1. Проверьте переключатель на рулевом колесе.

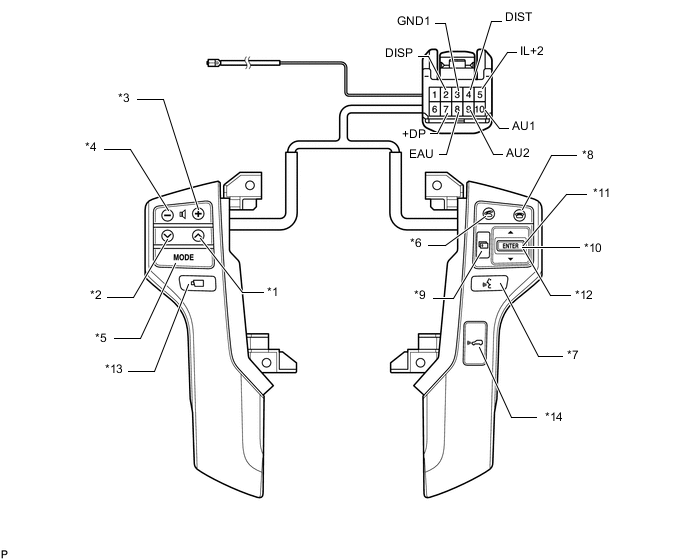

      A01XHZKE02
      Обозначения на рисунке
      *1 Переключатель Seek (поиск) + *2 Переключатель Seek (поиск) -
      *3 Переключатель Volume (громкость) + *4 Переключатель Volume (громкость) -
      *5 Переключатель MODE (режим) *6 Переключатель подключения к линии
      *7 для моделей с переключателем голоса *8 Переключатель отключения от линии
      *9 Переключатель меню *10 Переключатель ENTER
      *11 Переключатель UP/DOWN Up (вверх) *12 Переключатель UP/DOWN Down (вниз)
      *13 для моделей с выключателем широкоугольного монитора переднего вида и бокового обзора *14 для моделей с выключателем системы контроля дистанции

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Условие Заданные условия
        10 (AU1) - 8 (EAU) Ни один из переключателей не нажат 95-105 кОм
        Нажатие переключателя SEEK+ (поиск+) Менее 2,5 Ом
        Нажатие выключателя SEEK- (поиск-) 313 - 345 Ом
        Нажатие выключателя VOL+ (громкость+) 950 - 1050 Ом
        Нажатие переключателя VOL- (громкость-) 2950 - 3265 Ом
        9 (AU2) - 8 (EAU) Ни один из переключателей не нажат 95-105 кОм
        Нажатие переключателя MODE (режим) Менее 2,5 Ом
        Нажатие выключателя ON HOOK (подключение к линии) 313 - 345 Ом
        Нажатие выключателя OFF HOOK (отключение от линии) 950 - 1050 Ом
        Переключатель Voice (голос) нажат*7 2950 - 3265 Ом
        2 (DISP) - 3 (GND1) Ни один из переключателей не нажат 95-105 кОм
        Переключатель Menu нажат Менее 2,5 Ом
        Переключатель ENTER нажат 313 - 345 Ом
        Переключатель UP/DOWN Up нажат 2950 - 3265 Ом
        Переключатель UP/DOWN Down нажат 950 - 1050 Ом
        7 (+DP) - 3 (GND1) Выключатель широкоугольного монитора переднего вида и бокового обзора нажат*13 Менее 2,5 Ом
        4 (DIST) - 6 (ECC) Переключатель контроля дистанции нажат*14 Менее 2,5 Ом

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

    2. Проверьте подсветку.


      1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту IL+2, а отрицательный (-) – к контактам EAU и GND1 разъема переключателя на рулевом колесе в сборе.

      2. Убедитесь, что подсветка переключателя включается.

        OK
        Подсветка переключателя на рулевом колесе на включается.

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ В СБОРЕ (для моделей с переключателями аудиосистемы и телефона)


    1. Проверьте переключатель на рулевом колесе.

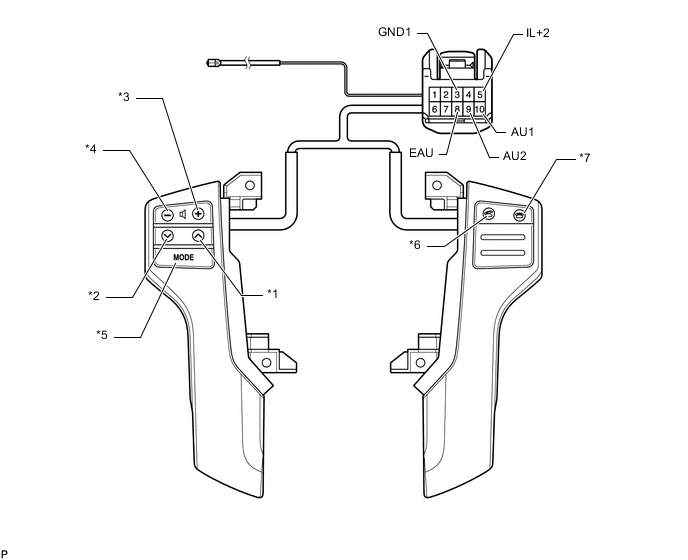

      A01XL5XE02
      Обозначения на рисунке
      *1 Переключатель Seek (поиск) + *2 Переключатель Seek (поиск) -
      *3 Переключатель Volume (громкость) + *4 Переключатель Volume (громкость) -
      *5 Переключатель MODE (режим) *6 Переключатель подключения к линии
      *7 Переключатель отключения от линии - -

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        10 (AU1) - 8 (EAU) Ни один из переключателей не нажат 95-105 кОм
        Нажатие переключателя SEEK+ (поиск+) Менее 2,5 Ом
        Нажатие выключателя SEEK- (поиск-) 313 - 345 Ом
        Нажатие выключателя VOL+ (громкость+) 950 - 1050 Ом
        Нажатие переключателя VOL- (громкость-) 2950 - 3265 Ом
        9 (AU2) - 8 (EAU) Ни один из переключателей не нажат 95-105 кОм
        Нажатие переключателя MODE (режим) Менее 2,5 Ом
        Нажатие выключателя ON HOOK (подключение к линии) 313 - 345 Ом
        Нажатие выключателя OFF HOOK (отключение от линии) 950 - 1050 Ом

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

    2. Проверьте подсветку.


      1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту IL+2, а отрицательный (-) – к контактам EAU и GND1 разъема переключателя на рулевом колесе в сборе.

      2. Убедитесь, что подсветка переключателя включается.

        OK
        Подсветка переключателя на рулевом колесе на включается.

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.

  3. ПРОВЕРЬТЕ ПРАВЫЙ ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ


    1. Проверьте переключатель на рулевом колесе.

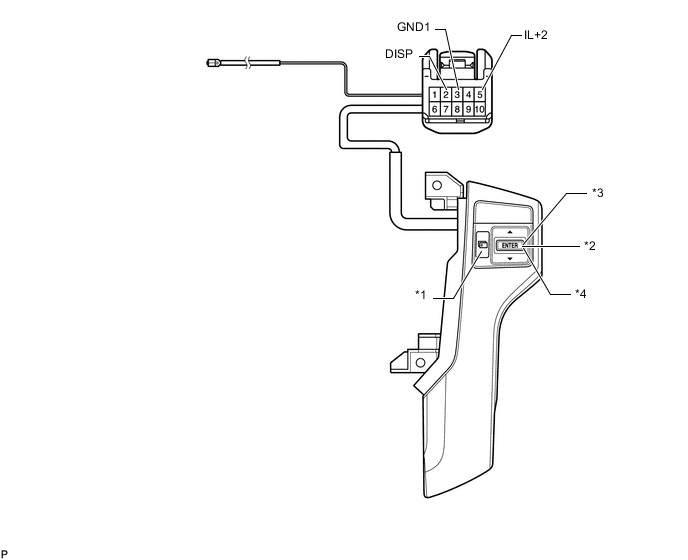

      A01XGGBE02
      Обозначения на рисунке
      *1 Переключатель меню *2 Переключатель ENTER
      *3 Переключатель UP/DOWN Up (вверх) *4 Переключатель UP/DOWN Down (вниз)

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        2 (DISP) - 3 (GND1) Ни один из переключателей не нажат 95-105 кОм
        Переключатель Menu нажат Менее 2,5 Ом
        Переключатель ENTER нажат 313 - 345 Ом
        Переключатель UP/DOWN Up нажат 2950 - 3265 Ом
        Переключатель UP/DOWN Down нажат 950-1050 Ом

        Если результат проверки не отвечает требованиям, замените правый переключатель на рулевом колесе.

    2. Проверьте подсветку.


      1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту IL+2, а отрицательный (-) – к контакту GND1 разъема правого переключателя на рулевом колесе.

      2. Убедитесь, что подсветка переключателя включается.

        OK
        Подсветка переключателя на рулевом колесе на включается.

        Если результат проверки не отвечает требованиям, замените переключатели на рулевом колесе.
