РУЛЕВАЯ КОЛОНКА В СБОРЕ (для моделей с наклонной телескопической рулевой колонкой с электроприводом) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО

2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ




   1. Отключите функцию автоматического отвода/возврата, изменив значение настраиваемого параметра (см. стр. Click here).

      Note

      Запищите текущее значение настраиваемого параметра (включена или отключена функция автоматического отвода/возврата), чтобы можно было восстановить текущую установку по завершении операции.

      Tech Tips

      Выполнение рассмотренной выше операции приводит к отключению функции автоматического отвода/возврата при выключении зажигания.

   2. Включите зажигание (IG). С помощью переключателя наклона и телескопического изменения высоты полностью выдвиньте и опустите рулевую колонку.

   3. Выключите зажигание и отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note




      • После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

3. СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ КОЛЕСО

4. СНИМИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ

   (см. стр. Click here)

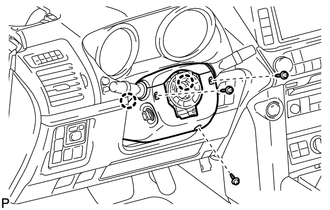

5. СНИМИТЕ НИЖНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ




   1.

      Выверните 3 винта.

   2. Освободите 2 захвата и снимите нижний кожух рулевой колонки.

      Note

      Действуйте осторожно, чтобы не повредить переключатель наклона и телескопического изменения высоты.

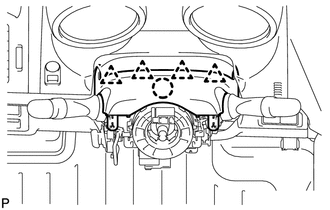

6. СНИМИТЕ ВЕРХНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ




   1.

      Освободите 4 фиксатора.

   2. Освободите захват и снимите верхний кожух рулевой колонки.

7. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ

   Click here

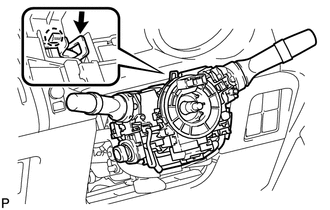

8. СНИМИТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ С ВИТЫМ КАБЕЛЕМ




   1. Отсоедините разъемы от комбинированного переключателя с витым кабелем.

   2.

      Зафиксируйте зажим плоскогубцами и поднимите захват с помощью отвертки. Затем снимите комбинированный переключатель в сборе с витым кабелем с рулевой колонки в сборе.

9. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей без подушки безопасности для защиты коленей)

   (см. стр. Click here)

10. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ (для моделей с подушкой безопасности для защиты коленей)

    (см. стр. Click here)

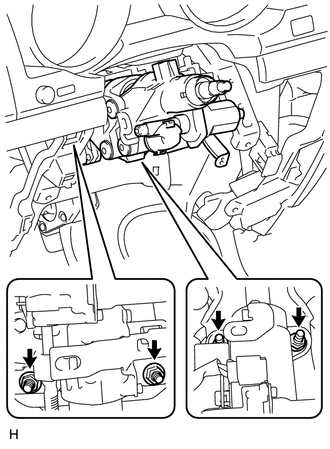

11. СНИМИТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ (НАКЛОННЫЙ РУЛЕВОЙ МЕХАНИЗМ В СБОРЕ С ЭЛЕКТРОДВИГАТЕЛЕМ)




    1. Расцепите захваты и снимите защиту жгута проводов и жгут проводов.

    2.

       Обозначения на рисунке

       *a

       Метка

       Нанесите метки на привод рулевого управления и рулевую колонку.

    3. Выверните болт.

    4.

       Отверните 4 гайки и снимите рулевую колонку и стопор вала рулевого управления.

12. СНИМИТЕ УПЛОТНЕНИЕ № 1 МЕЖДУ ФАРТУКОМ ЛЕВОГО ПЕРЕДНЕГО КРЫЛА И РАМОЙ

    Click here

13. ОТСОЕДИНИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ

    Click here

14. СНИМИТЕ КОЖУХ ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ № 1

    Click here

15. ОТСОЕДИНИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ № 2 РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ

    Click here
