СИСТЕМА БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ КОНТАКТЫ ЭБУ


  1. ПРОВЕРЬТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ

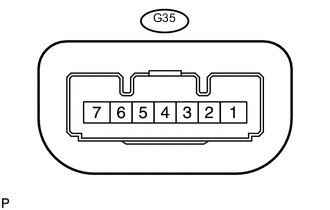

    A01XHP8E02

    1. Отсоедините разъем G35 ЭБУ блокировки рулевого управления.

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G35-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом
      G35-6 (IG2) - G35-1 (GND) W - W-B Вход сигнала IG2 Зажигание выключено → зажигание включено (IG) Менее 1 В → 11-14 В
      G35-7 (B) - G35-1 (GND) G - W-B Источник питания Всегда 11-14 В

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

    3. Подсоедините разъем G35 ЭБУ блокировки рулевого управления.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
      G35-3 (IGE) - G35-1 (GND) W - W-B Источник питания привода электродвигателя

      Если выполняются все перечисленные ниже условия:


      • Рулевое управление разблокировано

      • Зажигание выключено

      • Рычаг переключения передач в положении Р*

      • Дверь со стороны водителя ЗАКРЫТА → ОТКРЫТА

      		 11-14 В (электродвигатель блокировки рулевого управления не работает) → менее 1 В (электродвигатель блокировки рулевого управления работает) → 11-14 В (электродвигатель блокировки рулевого управления не работает)
      G35-4 (SLP1) - G35-1 (GND) SB - W-B Выходной сигнал датчика положения разблокировки Рулевое управление разблокировано → рулевое управление заблокировано 11-14 В → менее 1,2 В

      *: для моделей с автоматической трансмиссией

      Если результат проверки не отвечает требованиям, возможна неполадка в ЭБУ блокировки рулевого управления.
