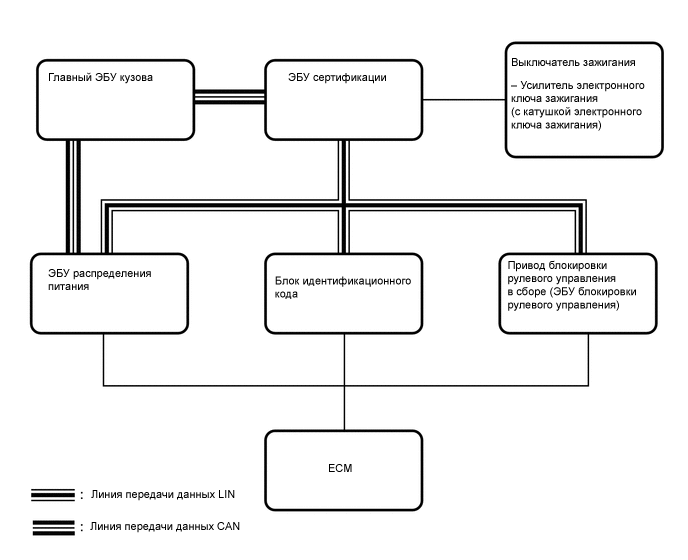

СИСТЕМА БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ СХЕМА СИСТЕМЫ

A01XHYEE01
Входной и выходной сигнал каждого ЭБУ
Передающий ЭБУ (передатчик) Принимающий ЭБУ (приемник) Сигнал Метод передачи данных
ЭБУ распределения питания Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления) Состояние напряжения питания (к электродвигателю блокировки рулевого управления) LIN
Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации

  • ЭБУ распределения питания

  • Блок идентификационного кода

 Состояние возможности перехода в режим ожидания LIN
Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации

  • ЭБУ распределения питания

  • Блок идентификационного кода

 Состояние датчика блокировки / разблокировки LIN
Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации

  • ЭБУ распределения питания

  • Блок идентификационного кода

 Состояние блокировки рулевого управления LIN
Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации

  • ЭБУ распределения питания

  • Блок идентификационного кода

 Состояние управления электродвигателем LIN
Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации

  • ЭБУ распределения питания

  • Блок идентификационного кода

 Состояние ответа на диагностику LIN
Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации

  • ЭБУ распределения питания

  • Блок идентификационного кода

 Неисправность датчика блокировки / разблокировки LIN
Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации

  • ЭБУ распределения питания

  • Блок идентификационного кода

Неисправность источника питания

(к электродвигателю блокировки рулевого управления)

 LIN
Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации

  • ЭБУ распределения питания

  • Блок идентификационного кода

 Неисправность привода электродвигателя LIN
Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации

  • ЭБУ распределения питания

  • Блок идентификационного кода

 Состояние запорного штифта (заедание) LIN
Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации

  • ЭБУ распределения питания

  • Блок идентификационного кода

 Состояние кнопочной системы запуска LIN
Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации

  • ЭБУ распределения питания

  • Блок идентификационного кода

 Состояние управляющей цепи реле блокировки/разблокировки LIN
Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления)

  • ЭБУ сертификации

  • ЭБУ распределения питания

  • Блок идентификационного кода

 Состояние управления пуском двигателя LIN
ЭБУ сертификации Привод блокировки рулевого управления (ЭБУ блокировки рулевого управления) Запрос блокировки/разблокировки LIN
Главный ЭБУ кузова

  • ЭБУ сертификации

  • ЭБУ распределения питания

 Сигнал выключателя освещения проема двери водителя CAN
