СИСТЕМА НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ Цепь питания привода

ОПИСАНИЕ

Эта цепь представляет собой цепь питания системы электропривода наклонной телескопической рулевой колонки.

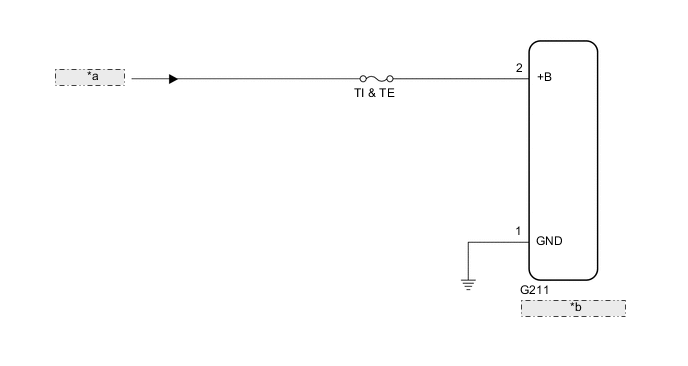

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

*a	от аккумуляторной батареи
*b	Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)



   1.

      *a	Вид спереди разъема со стороны жгута проводов: (к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)

      Отсоедините разъем G211 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

   2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия G211-2 (+B) - масса Всегда 11—14 В

      Результат
      Следующий шаг OK NG




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – МАССА)



   1.

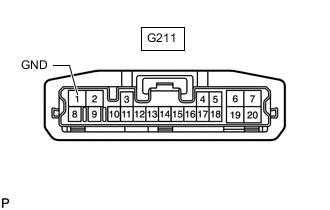

      *a	Вид спереди разъема со стороны жгута проводов: (к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)

      Отсоедините разъем G211 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия G211-1 (GND) - масса Всегда Менее 1 Ом

      Результат
      Следующий шаг OK NG




   OK

   ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ Нажмите здесь Click here

   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
