СИСТЕМА НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ, Diagnostic DTC:B2603

Код DTC Наименование DTC
B2603 Неисправность в цепи ручного переключателя наклона и телескопического изменения высоты

ОПИСАНИЕ

При манипулировании переключателем наклона и телескопического изменения высоты в мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты поступают различные сигналы напряжения. На основании этого сигнала мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты определяет, какой электродвигатель следует привести в действие, и в каком направлении он должен вращаться.

№ DTC Неисправность Условие обнаружения DTC Неисправный участок
B2603 Неисправность в цепи ручного переключателя наклона и телескопического изменения высоты Когда приводится в действие переключатель наклона и телескопического изменения высоты, в мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты подается недопустимое напряжение.

  • Переключатель регулировки наклона и телескопического изменения высоты

  • Жгут или разъем

  • Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B001F3NE72

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (ПЕРЕКЛЮЧАТЕЛЬ НАКЛОНА ВВЕРХ/ВНИЗ, ПЕРЕКЛЮЧАТЕЛЬ ТЕЛЕСКОПИЧЕСКОГО ВЫДВИГАНИЯ/ВТЯГИВАНИЯ)


    1. B001HM7C03
      *1 Переключатель регулировки наклона и телескопического изменения высоты
      *a Наклон вверх
      *b Наклон вниз
      *c Выдвижение телескопического механизма (удлинение)
      *d Втягивание телескопического механизма (укорочение)

      Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Установите замок зажигания в положение ON (ВКЛ).

    4. Включите GTS.

    5. Проверьте переключатель наклона и телескопического изменения высоты.

    6. Войдите в следующие меню: Body Electrical / Tilt & Telescopic / Data List.

      Body Electrical > Tilt&Telescopic > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      Tilt Up Switch Состояние входного сигнала переключателя подъема ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель подъема активирован

      OFF (ВЫКЛ): Переключатель подъем не активирован

      		 -
      Tilt Down Switch Состояние входного сигнала переключателя опускания ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель опускания активирован

      OFF (ВЫКЛ): Переключатель опускания не активирован

      		 -
      Telesco Short Switch Состояние входного сигнала переключателя втягивания телескопического механизма ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель втягивания телескопического механизма активирован

      OFF (ВЫКЛ): Переключатель втягивания телескопического механизма не активирован

      		 -
      Telesco Long Switch Состояние входного сигнала переключателя выдвижения телескопического механизма ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Переключатель выдвижения телескопического механизма активирован

      OFF (ВЫКЛ): Переключатель выдвижения телескопического механизма не активирован

      		 -
      OK
      При установке каждого переключателя во включенное положение на экране GTS отображается значение "ON" (ВКЛ).
      При установке каждого переключателя в выключенное положение на экране GTS отображается значение "OFF" (ВЫКЛ).
      Результат
      Перейти к
      OK
      NG

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ) Click here

    OK

  2. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC.

      Нажмите здесь Click here

    2. Проверьте наличие кодов DTC.

      Нажмите здесь Click here

      Результат
      Результат Перейти к
      Выводятся коды DTC. А
      DTC не выводятся. B

    А

    ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ Нажмите здесь Click here

    B

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Нажмите здесь Click here

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)


    1. Отсоедините разъем G211 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

    2. Отсоедините разъем G223 выключателя регулировки наклона и телескопического изменения высоты.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      G211-5 (VC) - G223-1 (VC) Всегда Менее 1 Ом
      G211-18 (MSW) - G223-3 (MSW) Всегда Менее 1 Ом
      G211-5 (VC) или G223-1 (VC) - масса Всегда 10 кОм или более
      G211-18 (MSW) или G223-3 (MSW) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (НАПРЯЖЕНИЕ НА КОНТАКТЕ VC)


    1. B001F45C82
      *a

      Устройство с подсоединенным жгутом проводов

      (мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты)

      Подсоедините разъем G211 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      G211-5 (VC) - G211-18 (MSW) Зажигание включено 4,9 - 5,1 В
      Результат
      Перейти К
      OK
      NG

    NG

    ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ Нажмите здесь Click here

    OK

  5. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ

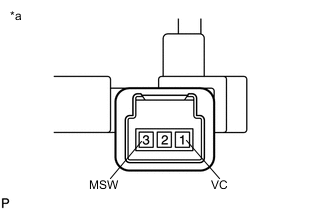

    1. B001GDTC04
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель наклона и телескопического изменения высоты)

      Снимите переключатель регулировки наклона и телескопического изменения высоты.

      Нажмите здесь Click here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      1 (VC) - 3 (MSW) Наклон вверх 342 - 378 Ом
      Наклон вниз 1890,5 - 2089,5 Ом
      Втягивание телескопического механизма 750,5 - 829,5 Ом
      Выдвижение телескопического механизма 152 - 168 Ом
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ Нажмите здесь Click here

    NG

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ Нажмите здесь Click here
