СИСТЕМА НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ, Diagnostic DTC:B2603

Код DTC Наименование DTC
B2603 Неисправность в цепи ручного переключателя наклона и телескопического изменения высоты

ОПИСАНИЕ

При манипулировании переключателем наклона и телескопического изменения высоты в мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты поступают различные сигналы напряжения. На основании этого сигнала мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты определяет, какой электродвигатель следует привести в действие, и в каком направлении он должен вращаться.

Код DTC Условие обнаружения Неисправный участок
B2603 Когда приводится в действие переключатель наклона и телескопического изменения высоты, в мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты подается недопустимое напряжение.

  • Жгут или разъем

  • Переключатель регулировки наклона и телескопического изменения высоты

  • Цепь переключателя наклона и телескопического изменения высоты

  • Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01XL5TE37
A01XL5TE38

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДЛЯ ПЕРЕКЛЮЧАТЕЛЯ ПОДЪЕМА/ОПУСКАНИЯ И ПЕРЕКЛЮЧАТЕЛЯ ВЫДВИЖЕНИЯ/ВТЯГИВАНИЯ ТЕЛЕСКОПИЧЕСКОГО МЕХАНИЗМА)


    1. Проверьте в режиме Data List, что переключатель наклона и телескопического изменения высоты работает нормально.

      Tilt & Telescopic (регулировка наклона и телескопическое изменение высоты)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Tilt Up Switch Сигнал подъема от ручного переключателя / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): подъем инициирован ручным переключателем

      OFF (ВЫКЛ): подъем не инициирован ручным переключателем

      		 -
      Tilt Down Switch Сигнал опускания от ручного переключателя / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): опускание инициировано ручным переключателем

      OFF (ВЫКЛ): опускание не инициировано ручным переключателем

      		 -
      Telesco Short Switch Сигнал втягивания телескопического механизма от ручного переключателя / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): втягивание телескопического механизма инициировано ручным переключателем

      OFF (ВЫКЛ): втягивание телескопического механизма не инициировано ручным переключателем

      		 -
      Telesco Long Switch Сигнал выдвижения телескопического механизма от ручного переключателя / ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): выдвижение телескопического механизма инициировано ручным переключателем

      OFF (ВЫКЛ): выдвижение телескопического механизма не инициировано ручным переключателем

      		 -
      OK
      При установке каждого переключателя во включенное положение на экране портативного диагностического прибора отображается "ON" (ВКЛ).
      При установке каждого переключателя в выключенное положение на экране портативного диагностического прибора отображается "OFF" (ВЫКЛ).

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР ИЛИ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА) Click here

    OK

  2. ПРОВЕРЬТЕ DTC


    1. Удалите коды DTC (см. стр. Click here).

    2. Проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      DTC выводится А
      DTC не выводится B

    А

    ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (см. стр. Click here)

    B

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (см. стр. Click here)

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР ИЛИ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА)


    1. Отсоедините разъем G116 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

    2. Отсоедините разъем G44 переключателя света фар или разъем G120 переключателя стеклоочистителя ветрового стекла.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Для моделей с переключателем света фар с левой стороны
      Подключение диагностического прибора Условие Заданные условия
      G116-4 (VC) - G44-8 (VC) Всегда Менее 1 Ом
      G116-3 (MSW) - G44-10 (MSW)
      G44-8 (VC) - масса Всегда 10 кОм или более
      G44-10 (MSW) - масса
      Для моделей с переключателем света фар с правой стороны
      Подключение диагностического прибора Условие Заданные условия
      G116-4 (VC) - G120-12 (VC) Всегда Менее 1 Ом
      G116-3 (MSW) - G120-13 (MSW)
      G120-12 (VC) - масса Всегда 10 кОм или более
      G120-13 (MSW) - масса

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (НАПРЯЖЕНИЕ НА КОНТАКТЕ VC)

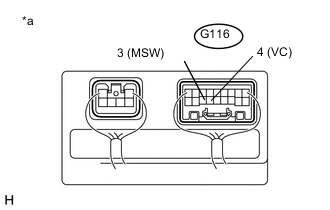

    1. A01XJE2E01
      Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты)

      Подсоедините разъем G116 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      G116-4 (VC) - G116-3 (MSW) Зажигание включено (IG) 4,9 - 5,1 В

    NG

    ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (см. стр. Click here)

    OK

  5. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ


    1. A01XKT4E03
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель наклона и телескопического изменения высоты)

      Снимите переключатель наклона и телескопического изменения высоты (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      1 - 3 Наклон вверх 342 - 378 Ом
      Наклон вниз 1890,5 - 2089,5 Ом
      Втягивание телескопического механизма 750,5 - 829,5 Ом
      Выдвижение телескопического механизма 152 - 168 Ом
      Результат
      Результат Следующий шаг
      NG А
      OK Для моделей с переключателем света фар с левой стороны B
      Для моделей с переключателем света фар с правой стороны C

    А

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (см. стр. Click here)

    B

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ (см. стр. Click here)

    C

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (см. стр. Click here)
