СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ РЕГУЛИРОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПОРЯДОК ВЫПОЛНЕНИЯ РЕГУЛИРОВКИ ЦЕНТРАЛЬНОГО ПОЛОЖЕНИЯ РУЛЕВОГО МЕХАНИЗМА

    Tech Tips

    Ниже приведена процедура регулировки центрального положения рулевого колеса.


    1. Проверьте, смещено ли рулевое колесо от центра.

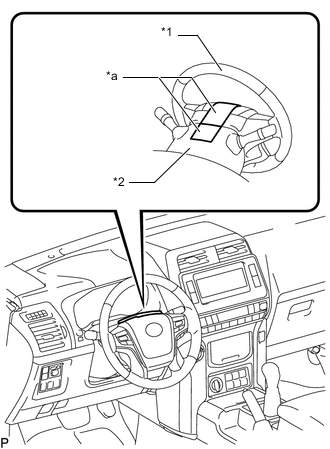

      1. B001EJTN01
        Обозначения на рисунке
        *1 Рулевое колесо
        *2 Верхний кожух рулевой колонки
        *a Изоляционная лента

        Наложите клейкую ленту на центральную верхнюю часть рулевого колеса и верхний кожух рулевой колонки.

      2. Совершите поездку на автомобиле по прямой на расстояние 100 м (328 футов) с постоянной скоростью, равной 56 км/час (35 миль в час), удерживая рулевое колесо для поддержания курса.

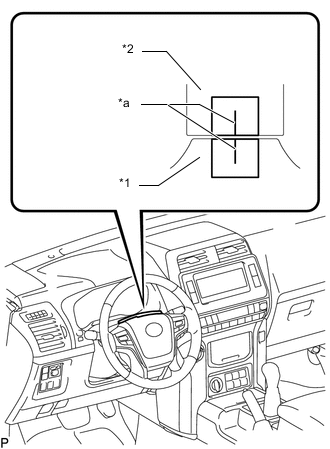

      3. B001EEZN01
        Обозначения на рисунке
        *1 Рулевое колесо
        *2 Верхний кожух рулевой колонки
        *a Разметочная линия

        Проведите линию на клейкой ленте, как показано на рисунке.

      4. Установите рулевое колесо в центральное положение.

        Tech Tips

        Для определения центрального положения посмотрите на верхнюю поверхность рулевого колеса, спицы рулевого колеса и линию подушки безопасности системы SRS.

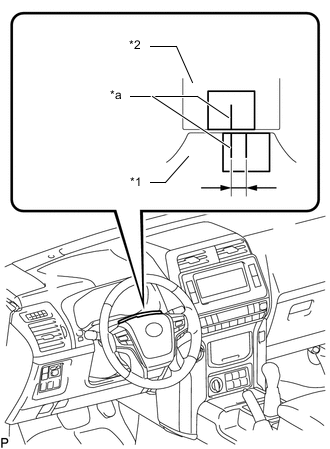

      5. B001IJRN01
        Обозначения на рисунке
        *1 Рулевое колесо
        *2 Верхний кожух рулевой колонки
        *a Разметочная линия

        Проведите новую линию на клейкой ленте на рулевом колесе, как показано на рисунке.

      6. Измерьте расстояние между двумя линиями, нанесенными на клейкую ленту на рулевом колесе.

      7. Переведите измеренное расстояние в угол поворота рулевого колеса.

        Tech Tips


        • Измеренное расстояние 1 мм (0,0394 дюйма) = приблизительно 1° угла поворота рулевого колеса.

        • Запишите угол поворота рулевого колеса.

    2. Отрегулируйте угол поворота рулевого колеса.

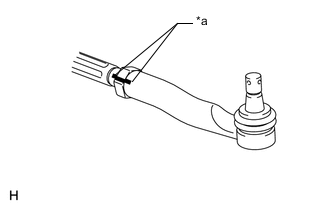

      1. B001GTBE02
        Обозначения на рисунке
        *a Метка

        Нанесите метки на правом и левом наконечниках рулевых тяг и соответствующих рулевых тягах так, чтобы их можно было легко видеть.

      2. С помощью миллиметровой бумаги измерьте расстояние между правым и левым наконечниками рулевых тяг и винтами рулевых тяг.

        Tech Tips


        • Выполните измерение как справа, так и слева.

        • Запишите результаты измерений.

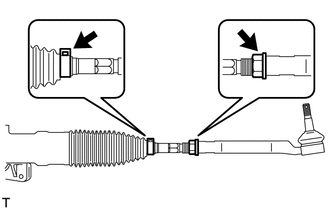

      3. B001DPS

        Снимите правый и левый хомуты с защитных чехлов рулевой рейки.

      4. Ослабьте правую и левую контргайки.

      5. Поверните правую и левую рулевые тяги на одинаковое расстояние (но в противоположных направлениях) в соответствии с углом поворота рулевого колеса

        Tech Tips

        Один поворот рулевой тяги на 360° (1,5 мм (0,0591 дюйма) по горизонтали) соответствует повороту рулевого колеса на 12°.

      6. Затяните правую и левую контргайки с заданным моментом.

        Torque:
        88 Н*м  { 897 кгс*см, 65 фунт-сила-футов }

        Note

        Убедитесь, что расхождение расстояний между правым и левым наконечниками рулевых тяг и винтами рулевых тяг составляет не более 1,5 мм (0,0591 дюйма).

      7. Установите правый и левый хомуты защитных чехлов.
