СТОЯНОЧНЫЙ ТОРМОЗ В СБОРЕ РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЛЕВОЕ ЗАДНЕЕ КОЛЕСО

2. ОТСОЕДИНИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ЛЕВОГО ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ




   1.

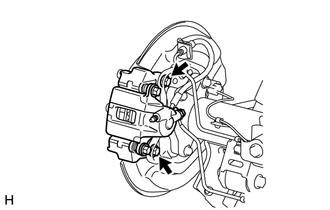

      Выверните 2 болта и отсоедините тормозной цилиндр заднего дискового тормоза.

      Note




      • Не отсоединяйте гибкий шланг от колесного тормозного цилиндра дискового тормоза.

      • Не перекручивайте и не сгибайте гибкий шланг.

   2. Подвесьте колесный цилиндр дискового тормоза с помощью отрезка провода.

3. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

   Click here

4. СНИМИТЕ СТЯЖНУЮ ВОЗВРАТНУЮ ПРУЖИНУ КОЛОДКИ СТОЯНОЧНОГО ТОРМОЗА




   1.

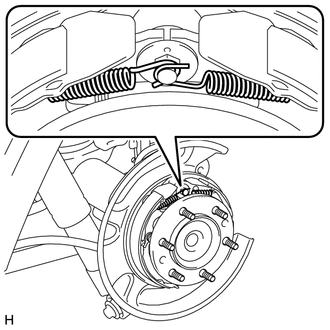

      Снимите 2 стяжных возвратных пружины колодок стояночного тормоза.

5. ОТСОЕДИНИТЕ ЛЕВУЮ КОЛОДКУ СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ




   1.

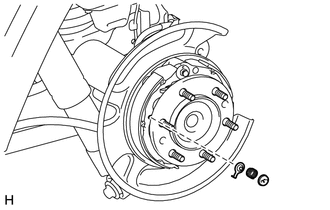

      Снимите тарелки пружинного фиксатора колодки стояночного тормоза и пружинный фиксатор колодки стояночного тормоза, чтобы отсоединить колодку стояночного тормоза № 1 в сборе от опорного диска.

6. СНИМИТЕ ЛЕВУЮ РАЗЖИМНУЮ ПЛАНКУ КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА




   1.

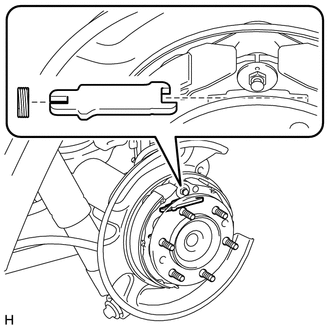

      Снимите разжимную планку колодок стояночного тормоза и пружину сжатия разжимной планки колодок стояночного тормоза.

7. ОТСОЕДИНИТЕ ЛЕВУЮ КОЛОДКУ СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ




   1.

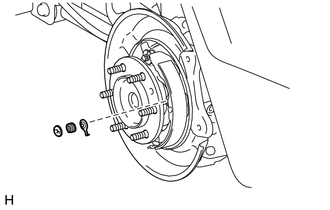

      Снимите тарелку пружинного фиксатора колодки стояночного тормоза и пружинный фиксатор колодки стояночного тормоза, чтобы отсоединить колодку стояночного тормоза № 2 в сборе от опорного диска.

8. СНИМИТЕ ВИНТОВОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ ЗАЗОРОВ КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА




   1.

      Снимите винтовое приспособление для регулировки зазоров колодок стояночного тормоза.

9. СНИМИТЕ ЛЕВУЮ КОЛОДКУ СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ




   1.

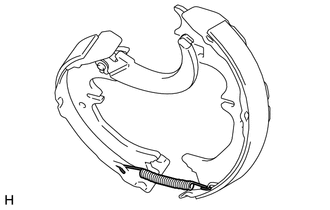

      Отсоедините стяжную возвратную пружину колодки стояночного тормоза, чтобы снять колодку стояночного тормоза № 1 в сборе.

10. СНИМИТЕ СТЯЖНУЮ ВОЗВРАТНУЮ ПРУЖИНУ КОЛОДКИ СТОЯНОЧНОГО ТОРМОЗА




    1.

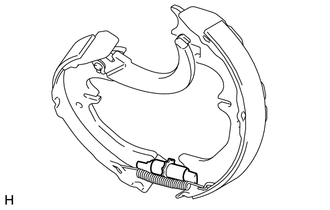

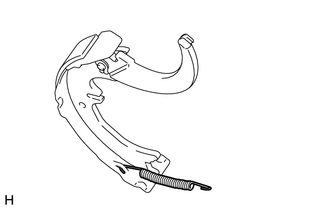

       Снимите стяжную возвратную пружину колодки стояночного тормоза с колодки стояночного тормоза № 2 в сборе.

11. СНИМИТЕ КОЛОДКУ СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ С РЫЧАГОМ ПРИВОДА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА




    1.

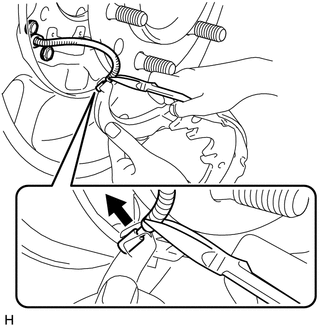

       С помощью круглогубцев отсоедините трос привода стояночного тормоза № 3 в сборе от рычага привода колодок стояночного тормоза, как показано на рисунке.

       Note

       Соблюдайте осторожность, чтобы не повредить трос привода стояночного тормоза № 3 в сборе.

12. СНИМИТЕ РЫЧАГ ПРИВОДА ЛЕВЫХ КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА




    1.

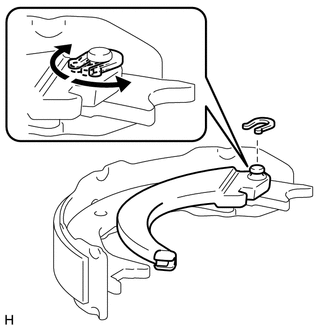

       Снимите разрезную шайбу, шайбу и рычаг привода колодок стояночного тормоза с колодки стояночного тормоза № 2 в сборе, как показано на рисунке.

13. СНИМИТЕ ШТИФТ ПРУЖИННОГО ФИКСАТОРА КОЛОДКИ СТОЯНОЧНОГО ТОРМОЗА




    1. Снимите штифт пружинного фиксатора колодки стояночного тормоза (с передней стороны).

    2. Снимите штифт пружинного фиксатора колодки стояночного тормоза (с задней стороны).
