ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ОТСОЕДИНИТЕ КОЛОДКУ СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ С РЫЧАГОМ ПРИВОДА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА

   Tech Tips

   См. порядок выполнения работ вплоть до операции "Снимите колодку стояночного тормоза № 2 в сборе с рычагом привода колодок стояночного тормоза" (см. стр. Click here).

2. СНИМИТЕ ТОПЛИВНЫЙ БАК




   1. Для моделей с 1GR-FE:

      Снимите топливный бак в сборе (см. стр. Click here).

   2. Для моделей с 1KD-FTV:

      Снимите топливный бак в сборе (см. стр. Click here).

   3. Для 3-дверных моделей с 2TR-FE:

      Снимите топливный бак в сборе (см. стр. Click here).

   4. Для 5-дверных моделей с 2TR-FE:

      Снимите топливный бак в сборе (см. стр. Click here).

   5. Для моделей с 5L-E:

      Снимите топливный бак в сборе (см. стр. Click here).

3. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ (для 3-дверных моделей)




   1. Для моделей с 1KD-FTV:

      Снимите центральную выпускную трубу (см. стр. ).

   2. Для моделей с 2TR-FE:

      Снимите центральную выпускную трубу (см. стр. Click here).

4. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ




   1. Для моделей с автоматической трансмиссией:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

   2. Для моделей с механической трансмиссией:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

   3. Для моделей с холодильной камерой:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

   4. для нераздельного сиденья:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

5. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 2 В СБОРЕ




   1.

      Ослабьте регулировочную гайку.

   2. Отсоедините трос привода стояночного тормоза № 2 от тяги привода стояночного тормоза № 1.

   3.

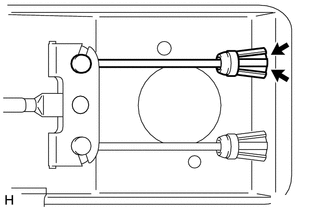

      Сожмите захваты троса привода стояночного тормоза № 2 и слегка протолкните трос наружу автомобиля.

   4.

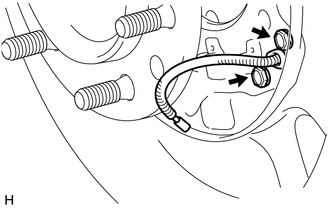

      Выверните 2 болта и отсоедините трос привода стояночного тормоза № 2 в сборе от опорного диска.

   5. Для 3-дверных моделей:

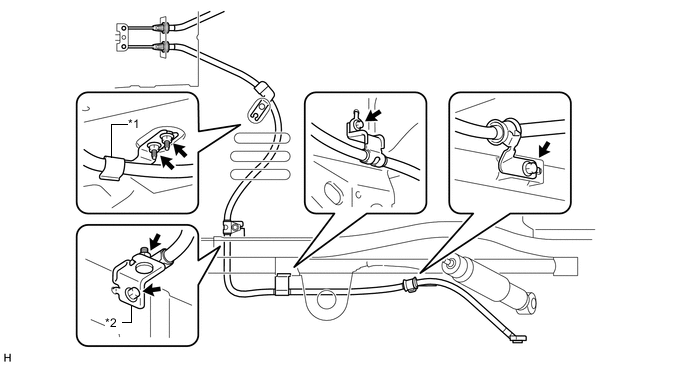

      1. Выверните 2 болта, отверните 3 гайки и снимите трос привода стояночного тормоза № 2.



         Обозначения на рисунке

         *1

         Зажим троса привода стояночного тормоза № 1

         *2

         Зажим троса привода стояночного тормоза № 3

      2. Отсоедините зажим троса привода стояночного тормоза № 1 от троса привода стояночного тормоза № 2.

      3. Отсоедините зажим троса привода стояночного тормоза № 3 от кузова.

   6. Для 5-дверных моделей:




      1.

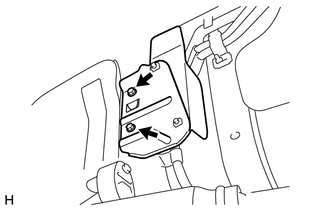

         Снимите теплозащитный экран троса привода стояночного тормоза № 1.

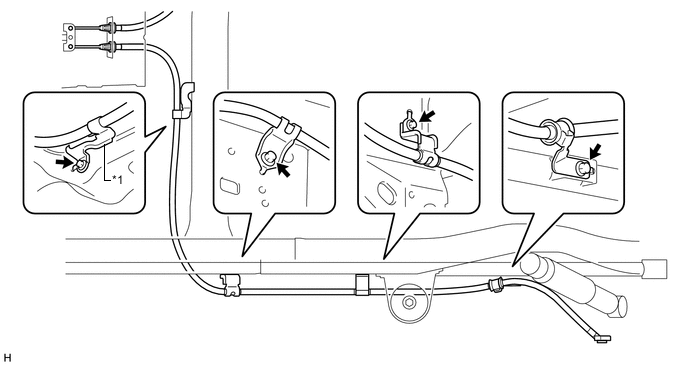

      2. Выверните 5 болтов и снимите трос привода стояночного тормоза № 2.



         Обозначения на рисунке

         *1

         Зажим троса привода стояночного тормоза № 2

         -

         -

      3. Отсоедините зажим троса привода стояночного тормоза № 2 от троса привода стояночного тормоза № 2.

6. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ




   1.

      Ослабьте регулировочную гайку.

   2. Отсоедините трос привода стояночного тормоза № 3 от тяги привода стояночного тормоза № 1.

   3.

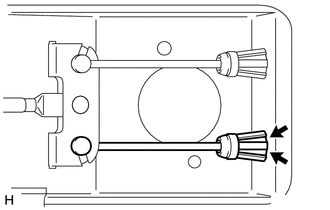

      Сожмите захваты троса привода стояночного тормоза № 3 и слегка протолкните трос наружу автомобиля.

   4.

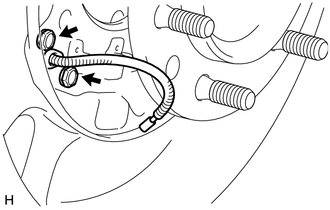

      Выверните 2 болта и отсоедините трос привода стояночного тормоза № 3 в сборе от опорного диска.

   5. Для 3-дверных моделей:



      Обозначения на рисунке

      *1

      Зажим троса привода стояночного тормоза № 2

      *2

      Зажим троса привода стояночного тормоза № 4




      1. Выверните 2 болта, отверните 3 гайки и снимите трос привода стояночного тормоза № 3.

      2. Отсоедините зажим троса привода стояночного тормоза № 2 от троса привода стояночного тормоза № 3.

      3. Отсоедините зажим троса привода стояночного тормоза № 4 от кузова.

   6. Для 5-дверных моделей:



      Обозначения на рисунке

      *1

      Зажим троса привода стояночного тормоза № 3

      *2

      -

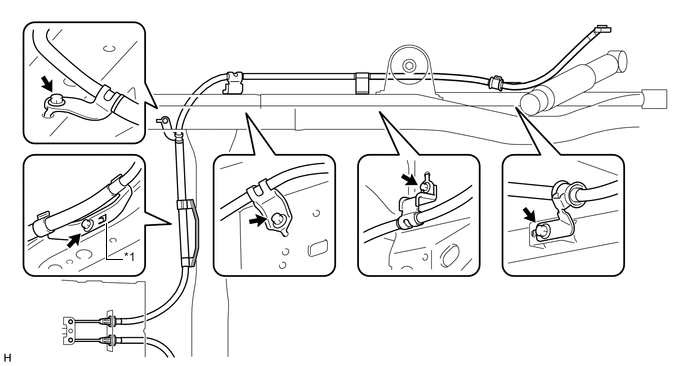

      1. Выверните 4 болта и снимите трос привода стояночного тормоза № 3.

      2. Отсоедините зажим троса привода стояночного тормоза № 3 от троса привода стояночного тормоза № 3.
