РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ


    1. Для моделей с автоматической трансмиссией:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

    2. Для моделей с механической трансмиссией:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

    3. Для моделей с холодильной камерой:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

    4. для нераздельного сиденья:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

  2. СНИМИТЕ РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ


    1. Отпустите рычаг стояночного тормоза.

    2. Отсоедините разъем выключателя стояночного тормоза.

    3. B001DMC

      Отверните регулировочную гайку.

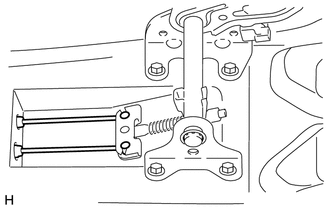

    4. B001HVT

      Отсоедините трос привода стояночного тормоза № 2 и трос привода стояночного тормоза № 3 от тяги привода стояночного тормоза № 1.

    5. Снимите тягу привода стояночного тормоза № 1, втулку и пружину сжатия с рычага стояночного тормоза.

    6. Извлеките штырь из рычага стояночного тормоза.

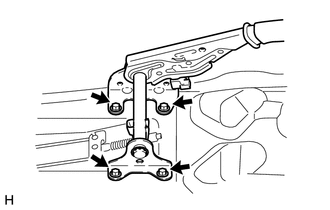

    7. B001G6D

      Выверните 4 болта и снимите рычаг стояночного тормоза.

  3. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

    Click here
